引言

在日常工作或工業生產中經常能看到滾筒回轉機構,如電動幕布、升降卷簾等,如果滾筒的長度較短,一般可通過選擇合適的滾筒材料來提高其剛度,從而降低其撓度。但是實際應用中滾筒長度往往達到幾米甚至數十米,這個時候僅僅通過材料選擇往往解決不了撓度過大的問題,在適當位置增加一定數量的支撐裝置就變成切實可行的解決辦法,因滾筒在回轉過程中直徑是個變量,所以支撐裝置中的托銀除了提供足夠的支撐力外,還要具備上下滑移的功能,且支撐力的大小應該方便調節。

本文以某客戶設備的定制要求作為設計輸入,通過設計思路的闡述,介紹該支撐裝置的設計過程,利用其工作原理可解決類似項目施工問題。

1設備要求

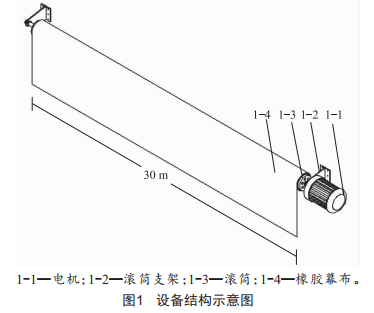

某客戶要求設計一套跨度為30m的電動橡膠幕布升降機構,以墻體為支點安裝面,要求滾筒直徑不超過38cm,橡膠幕布長、寬、厚分別為30m、3.5m、0.6cm,滾筒最大撓度不得超過5cm,設備整體結構示意圖如圖1所示。

2建立模型

2.1受力分析

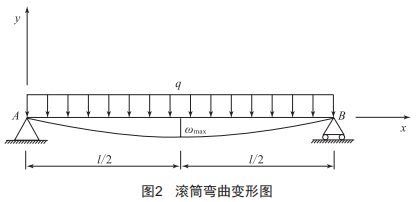

滾筒在電機作用下做滾轉運動,豎直方向受力主要為滾筒自重和橡膠幕布自重。從支點的形式判斷,滾筒可簡化為簡支梁,滾筒和橡膠幕布重力之和就是均布載荷,其集度為g。因豎直方向無其他外力作用,所以滾筒的變形就是由均布載荷g引起的,其彎曲變形如圖2所示。

2.2支點設計

根據客戶提出滾筒外徑不超過38cm的定制要求,設計選用外徑32.5cm、厚度6mm的普通鋼管,由質量計算公式m=pV分別算出鋼管質量m1=1426.2kg和橡膠幕布質量m2=844.8kg,得到滾筒的均布載荷g=0.757kN/m。

假設滾筒以圖2的方式設置A和B兩個支點,根據均布載荷簡支梁的最大撓度計算公式:

計算出最大撓度omax=49.7cm。

這顯然不符合客戶提出的最大撓度為5cm的要求,因此,在A和B兩支點間必須設置一定數量的其他支點,下面通過逆推法計算出相鄰兩支點的跨度距離。

假設最大撓度omax=5cm時兩相鄰支點跨度為11,根據均布載荷的撓度方程求出:11=16.89m,則增加的支點數量p=30/16.89≈1.78,取整數2,即至少應在支點A和B間增加一個支點C,方能滿足滾筒最大撓度不超過5cm的要求。

2.3支撐裝置設計分析

由于滾筒外徑為32.5cm,橡膠幕布繞其第1圈周長為32.5m,第2圈為(32.5+1.2)m,第3圈為(32.5+2.4)m,…,第n圈為[32.5+(n-1)×1.2]m。

因幕布寬3.5m,由公式:

推導出n=3,因橡膠幕布厚度為0.6cm,所以滾筒攜帶幕布上升過程中從開始位到停止位,其直徑增量由0變化為3×1.2=3.6cm,則半徑變化為1.8cm,在不考慮橡膠幕布彈性變形的情況下,托銀在滾轉過程中向下滑移了1.8cm的距離。橡膠幕布剛開始上升時,托銀支撐力最小,隨著滾筒直徑的增大,托銀支撐力也在增加,為保證滾筒最大撓度不超過5cm,托銀實際安裝位置可高于理論位置。

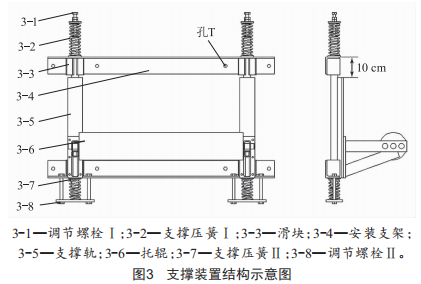

為使托銀能夠上下滑移,且摩擦阻力越小越好、成本越低越好,現選用市場上成熟可靠、性價比高的"sB型直線滑動單元"作為滑動支座。為滿足支撐力度大小可調要求,應采取簡單有效的方法加以實現。常用的儲能器件中,壓縮彈簧不僅可以提供合適的預緊力,還能夠起到減震作用,可降低滾筒在回轉過程中的沖擊,確保轉動平穩。根據上述分析,設計的支撐裝置結構如圖3所示。

結合以往工程經驗,托銀最大滑移距離(本例中等同于彈簧最大工作行程)設計為滾筒最大允許撓度的2倍,即10cm,保證托銀在滑移過程中有足夠的冗余量。

2.4彈簧的設計選型

由圖3可以看出托銀上的支撐力是由四只壓縮彈簧產生的,所以彈簧的設計輸入應以滾筒和橡膠幕布的總重量為參考,本例中共有A、B、C三個支點,理論上平均每個支點所承載重量為(1426.2＋844.8)/3=757kg,每只彈簧約提供757/4×9.8≈1.85kN的力。

由彈簧公式:

式中,F為彈簧所受的載荷;k為彈簧彈性系數:x為彈簧變形量,設計取值10cm。

及彈性系數公式:

式中,G為切變模量:d為彈簧絲直徑:n為彈簧有效圈數:D為彈簧中心直徑:c為彈簧的旋繞比,c=D/d。

計算出彈簧的旋繞比c,結合工況條件及支撐軌外徑尺寸計算出彈簧絲直徑d,為降低制造成本,可在市場上直接采購相近尺寸的成品彈簧。

3安裝實施

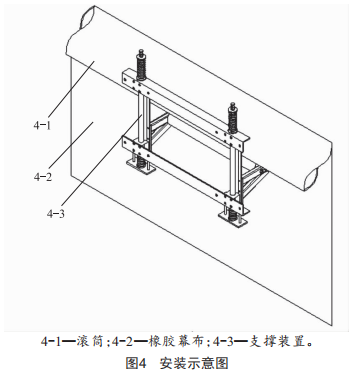

利用激光水平儀水平光線作基準安裝標示,選用指定規格的膨脹螺絲將支點A和B處的滾筒支架(1-2)固定安裝在墻面上,再用吊裝機械將滾筒吊至指定位置并安裝固定兩端,保持吊繩受力不變,此時支撐裝置的壓縮彈簧應處于自由狀態,使托銀和滾筒水平接觸后,用膨脹螺栓通過孔T將安裝支架(3-4)固定在墻面上(C點處),通過收緊調節螺栓I(2只)和調節螺栓Ⅱ(4只),逐步增加彈簧預緊力,直到彈簧壓縮到理論尺寸,此時再將吊繩撤去,觀察滾筒軸線與激光水平線偏移量,再次擰動調節螺栓I(3-1)和Ⅱ(3-8),使得滾筒軸線與激光水平線偏移量控制在5cm內。轉動滾筒并觀察支撐軌(3-5)能否在托銀的帶動下向下滑移,反之操作幾遍,確保支撐軌滑移靈活,無阻滯,安裝即完成,如圖4所示。

實際安裝時考慮到墻體承載能力、滾筒支架變形等因素,設計安全系數往往會選擇偏大一點,通常在理論測算基礎上增加1~2套支撐裝置,推薦采用等距布置。

4應用效果

項目實施完成后,項目組及時跟蹤該升降機構實際使用情況,在客戶每天早晚升降各一次的使用頻率下,安裝1個月后實測滾筒軸線比初始位置下降了0.5cm,然后調整到初始位置:3個月后第二次測量比初始位置下降了0.2cm,再次調整到初始位置:半年后第三次測量與初始位置相比幾乎無變化,說明在當前環境下各零部件應力基本處于平衡狀態,此次無需調整:一年后根據實際檢查情況做最后一次調整。

5結語
