引言

隨著基于同步相量測量裝置(PMU)的電力系統廣域測量系統(WAMS)在技術上逐漸成熟及其在省級以上電力調度中心的普遍應用,PMU/WAMS已經成為電力調度自動化系統必要的組成部分。WAMS用于有源配電網,其對配電網各環節的PMU進行檢測、控制和保護,將明顯提高主動配電網的安全運行水平和供電可靠性,更有助于配電網消納分布式電源的容量和能力。在這個過程中,通信是關鍵,需要大量PMU采集并發送數據,并且需要采用多種通信方式完成。若全部使用PMU實體裝置,成本很高,且缺乏靈活性。

針對以上問題,本文使用ARMcortex-A8處理器作為硬件平臺,基于Linux操作系統開發了一種低成本、支持多種通信方式、可模擬多臺PMU的多通道配電網同步相量測量裝置模擬器,只需一臺PMU模擬器便可替代眾多實體PMU提供相量數據,且不需要配置基于GPS的同步時鐘裝置,可實現與數據集中器PDC或WAMS主站之間高速度、高可靠性的數據傳輸。

1總體設計方案

該裝置總體設計可分為軟件和硬件兩部分,軟件模塊是基于Linux操作系統完成數據的集中與計算、多線程通道的建立、各種幀的封裝與傳輸,硬件模塊是以ARMcortex-A8為處理器的硬件開發平臺。

在這個PMU模擬器中,軟件根據《電力系統實時動態監測系統第2部分:數據傳輸協議》(GB/T26865.2一2011)通信規約和TCP/IP技術,設置模擬PMU的各項參數產生大量數據或以文件的形式導入獲得現場所采集的數據,形成符合通信規約傳輸要求的數據報文,然后通過Socket所建立的通信連接發送給PDC主站。由于在PMU通信中,一個完整的TCP需對應建立一個Socket實現數據的發送與接收,因此,為實現模擬多臺PMU相量高頻傳輸?shù)囊?軟件采用多線程非阻塞模式,以提高通信的效率。

2軟件設計

2.1軟件整體設計

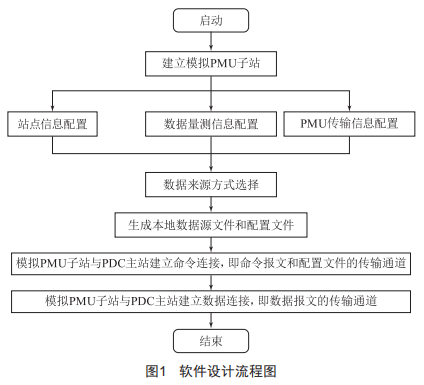

在這個PMU模擬器中,軟件通過創建一個可以同時接受多條TCP請求(即建立多個Socket連接)的進程模擬建立多臺PMU子站,在人機界面中可以設置參數完成站點信息(指模擬廠站名稱)、數據量測信息(指相量、開關量和模擬量數據)和PMU傳輸信息(指模擬PMU數量、數據端口號和傳輸幀數)的配置并選擇數據來源的方式,從而以軟件自動生成的方式或以文件導入的形式生成符合《電力系統實時動態監測系統第2部分:數據傳輸協議》(GB/T26865.2一2011)通信協議規范的數據源文件和配置文件。每一個模擬子站由兩個線程進行模擬通信,分別處理命令傳輸和數據傳輸事務。在整個通信傳輸過程中,PDC主站作為客戶端,相應的模擬PMU子站作為服務端,在命令連接中完成命令報文和配置報文等的傳輸,在數據連接中完成實時的數據幀傳輸。軟件設計流程圖如圖1所示。

2.2模擬PMU子站的建立

本文中根據用戶在人機界面關于模擬PMU子站數量的設定,在一個端口中建立滿足用戶需求的多個并發Socket連接(即可以同時接受來自客戶端PDC主站的多條TCP請求),以此來模擬建立多臺PMU子站。在每臺模擬PMU子站的建立過程中,完成Socket的初始化,綁定程序所分配的特定端口,并監聽(liSten)來自PDC主站的請求。當接收到客戶端請求后,經連接成功后,執行操作。詳細程序如下:

for(i=0:i<PMUSERVERNUM:i++)

(

//Socket初始化

Socketini()

//Socket綁定

bind(cmdS[i]一Si,eoz(1oca1cmd[i])):

bind(dataS[i]一Si,eoz(1oca1data[i])):

//命令、數據通道偵聽

1iSten(cmdS[i]一BBACLoG)

1iSten(dataS[i]一BBACLoG)

//命令、數據通道接收

accept(cmdS[i]一&zrom[i]一&1en[i]):

accept(dataS[i]一&zrom[i＋10]一&1en[i＋10]):

//關閉Socket

c1oSe(cmdc[i]):c1oSe(datac[i]):

c1oSe(cmdS[i]):c1oSe(dataS[i]):

}

2.3時間控制

時間控制模塊的設計目的是控制每臺PMU按照設置的通信速率實時傳輸數據。本軟件調用了Linux系統下Setitimer函數中的ITIMERPRoF定時模式。當定時到達后,產生SIGPRoF信號,并通過Sigaction函數來設置觸發該信號的處理函數timezunc,在timezunc函數中對PMU命令通道和數據通道發送處理進行精確控制。詳細程序如下:

//間隔發送SIGRoF信號

Setitimer(ITIMERPRoF一&va1一NULL):

//定時結束接收SIGRoF信號

Sigaction(SIGPRoF一&act一NULL):

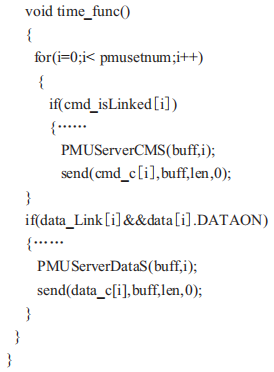

//定時器執行函數

2.4實時傳輸報文傳輸

本文選用的通信協議為《電力系統實時動態監測系統第2部分:數據傳輸協議》(GB/T26865.2一2011)中的數據傳輸協議,根據規定,需要生成的傳輸報文有四種類型,分別是數據幀、配置幀、頭幀和命令幀。下面以數據幀為例對實時報文的通信傳輸進行介紹。

2.4.1幀的封裝過程

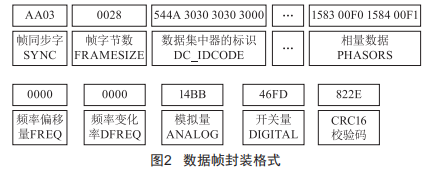

模擬PMU子站需根據主站下發文件中描述的要求,將量測數據、數據時標和數據名稱等信息按技術規范封裝成數據幀,如圖2所示。

2.4.2幀的傳輸過程

在PMUServerTAPR函數中,PMU子站根據主站發送的命令請求確定需要傳輸?shù)膱笪念愋?并改變相應的標志位,觸發命令通道或數據通道發送處理函數將傳輸報文發送給PDA主站。如子站接收到開啟實時數據傳輸命令,則觸發數據連接通道定時上傳本地生成的實時數據報文給PDA主站。當主站成功接收實時數據報文后,則此次實時數據傳輸流程完成。詳細程序如下:

//PMU服務器端數據通道發送處理

intServerData(chardatazrame[]一inti)

(

//子站收到"開啟實時數據傳輸"命令

iz(TxtaSk[i].SDBTBoNF=1)

createpmudatazrame(i一data):

//配置生成數據幀并發送給主站

TxtaSk[i].SDBTBoNF=0:

+

3硬件選型

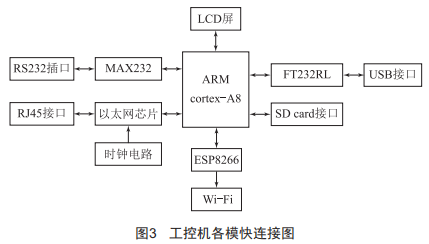

從裝置總體設計角度考慮,經綜合比較后選用BRMcortex-B8處理器的工控機,其各模塊連接圖如圖3所示。

其中,各部分的使用功能說明如下:

(1)BRMcortex-B8最小系統板:即為BRMcortex-B8處理器及其相關部分。其使用功能為:與其他各模塊相連,對各模塊發出命令,完成PMU模擬器與WBMS主站或PDA之間的數據處理過程。

(2)通信接口:包括以太網口、Wi-Fi裝置和RS232串口三部分。其使用功能為:用戶可在軟件中選擇有線或無線兩種通信方式來實現PMU模擬器與PDA或WBMS主站之間的網絡連接與數據傳輸。其中,以太網口和Wi-Fi裝置分別實現有線方式和無線方式的連接。

(3)數據讀取接口:包括USB接口和TF卡接口兩部分。其使用功能為:用戶可在軟件中選擇外部導入和內部讀取兩種方式來作為PMU模擬器的數據來源,其中USB接口和TF卡接口實現讀取外部已有的PMU相量數據文件的功能,內部讀取功能則用于讀取PMU模擬裝置內部存儲中已預先放入的PMU相量數據的文件。

4實驗與結果

通電后,裝置可自動啟動PMU模擬程序,并進入相關參數設置頁面。以模擬10臺PMU為例,詳細說明如下:

(1)在模擬PDC軟件中設置與模擬PMU子站連接的相關參數,如圖4所示。

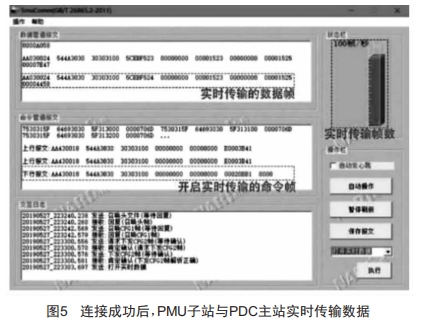

(2)連接成功后,PMU子站與PDC主站實時傳輸數據,如圖5所示。

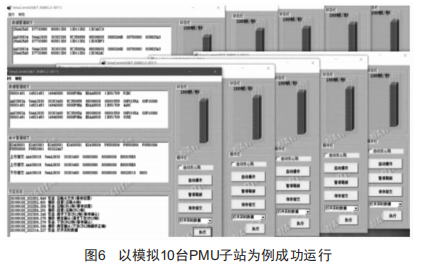

(3)以模擬10臺PMU子站為例成功運行,如圖6所示。

5結語

本文針對實體PMU裝置用于測試的缺陷,設計了基于ARMcortex-A8處理器和Linux操作系統的多通道配電網同步相量測量裝置模擬器,詳細描述了數據報文從產生到傳輸?shù)膶崿F(xiàn)過程。經實際檢測,本裝置可以很好地滿足測試要求。用戶可以靈活選擇模擬PMU裝置的數量,配置相關參數,從而實現與數據集中器PDC或WAMS主站之間的高速度、高可靠性的數據傳輸。
