引言

煤礦下運膠帶機通常有多臺電機同時運行,同步控制就是一個非常好的選擇。同步控制可以在多臺變頻器之間以主/從模式運行。隨著數字電子技術的發展,系統中的主/從控制

方式可以很方便地基于通信技術來實現。

對于同步控制中的主/從站,主站負責通信和控制信號,主站和從站都必須被正確地配置。RS-422作為同步控制的物理層,它允許總線中接入多臺驅動設備。為了保證通信速度,數據流僅僅從主站流向從站。也就是說,從站并沒有向主站發送數據。主站和從站之間的數據,是隨著時鐘信號發送和接收的,這樣就保證了較高的通信質量。

1通信設置

1.1硬件安裝

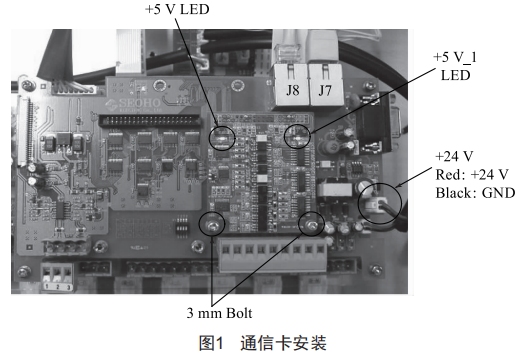

圖1所示為通信卡,卡由3mm螺絲固定。

安裝正確上電后,兩個綠色LED發光。左邊LED表示Rs-422通信卡與控制卡通信正常,右邊LED表示外接+24V電源供電正常。在整個運行過程中,兩個LED燈一直發光。

1﹒2通信電纜連接

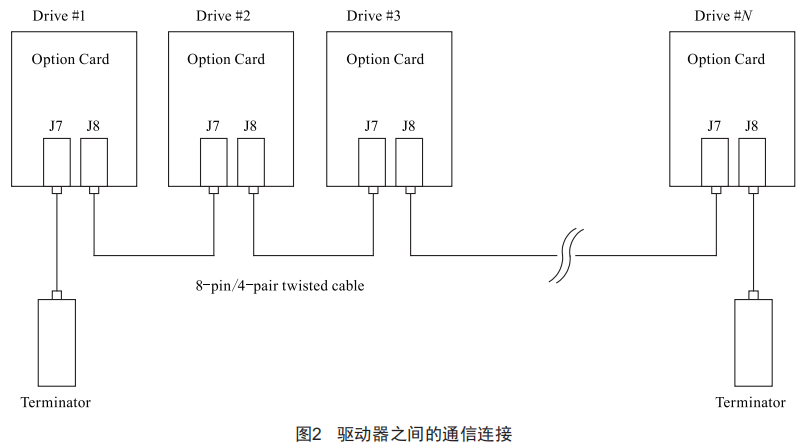

使用雙絞線(8線)作為Rs-422同步串行通信介質。為了保證穩定性,通信總線兩端必須添加終端端子。對于多臺驅動器系統,主站使用一個端子,最后一臺從站插入另外一個端子。在通信卡上有兩個連接插頭(J7、J8),一個用于連接雙絞線,另一個用于連接終端端子,或者用于連接通向下一個驅動器的雙絞線。

具體接法如圖2所示。

1﹒3參數列表

同步控制通信參數設置如表1所示。

通信網絡中只有一個主站和多個從站。在主站中,將參數"P28.0sync一Ctr一lnoig"設置成"[2]syncMasCet":在從站中,將參數"P28.0sync一Ctr一lnoig"設置成"[1]syncsrave"。同時,在主站中還要設置好通信速度("P28.1BaudRaCe"):從站中無需設置通信速度。也就是說,在主從站中同時設定"P28.0sync一Ctr一lnoig",在主站中設定"P28.1BaudRaCe"后,通信即可成功。

2同步控制

主站到從站中只有單向的數據流動,從站只是單純地從總線中接收數據。主站(驅動器主站)通過通信總線,監控從站的運行狀態。主站(通常為PLC)在從站讀取數據,然后發送給主站(驅動器主站)。傳送的信息(Messages)包括兩部分:一個是控制指令(controlmessage),另一個是回饋的信號。在每一個通信周期中,主站都發出控制指令。

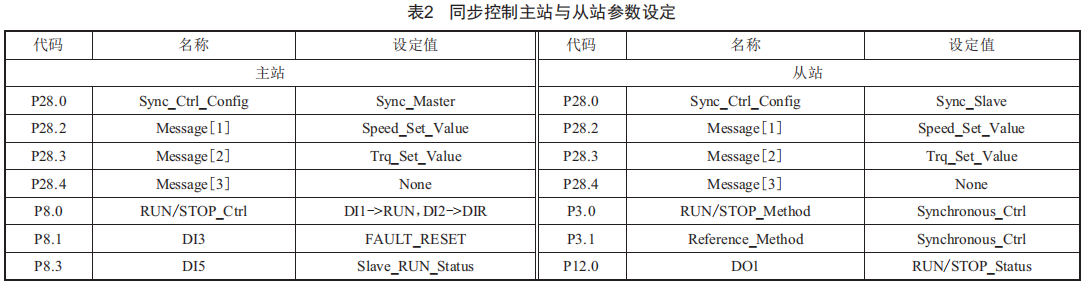

主站通過"二進制輸入端"(DigitalInput)監控從站RUN/sT0P狀態,從站必須從"二進制輸出端"(Digital0utputorRelay0utput)輸出RUN/sT0P信號。主站通過Rs-422同步電纜線,將"速度""轉矩"設定值發送給從站,然后從站依據主站發送來的指令值,執行相應的操作。同步控制主站與從站參數設定如表2所示。

主從之間的可控關系輸入信號(RUN,speedset,Tr一set)由"數字輸入端子"(digitalinputterminals)接入。這樣,就可以容易地實現其他控制信號(syncCtrlqypass,Tr一Ctrl0ptionqypass)與輸入信號(RUN,speedset,Tr一set)共同對電機進行控制。主站向從站發送控制位(RUN,FAULTREsET等)以及轉矩、速度的設定值。在控制位"RUN"的作用下,從站開始運行并跟蹤轉矩、速度的設定值(設定值通過Rs-422同步通信總線,由主站發送至從站)。從站的啟/停反饋信號(RUN/sT0P),由從站的"二進制輸出端子"(D01)發送到主站的"二進制輸入端子"(DI5),主站則通過總線監視從站的RUN/sT0P狀態信號。

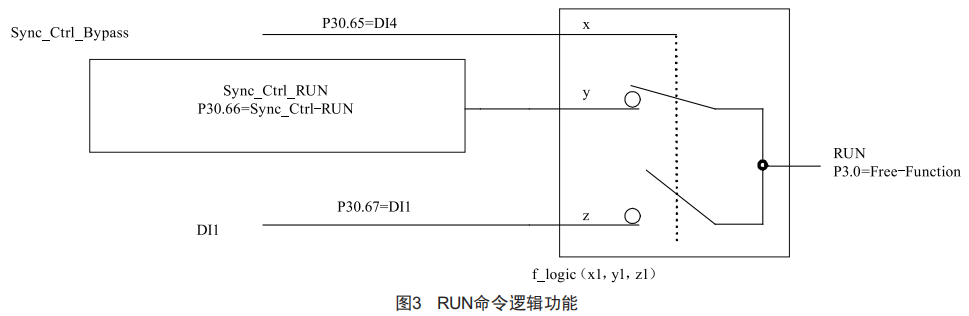

圖3中輸出信號"RUN",由控制信號"syncCtrlqypass"與"syncCtrlRUN"或者DI1信號邏輯與運算獲得。同樣,速度和轉矩設定值也可以這么操作。

系統運行流程:主站從操作臺獲得啟動信號和速度參考值,并將此信號發送給從站二從站收到此信號后執行運轉指令,并將已運轉的信號通過DI端子輸出二主站收到從站運轉的信號后開始執行運轉,并實時地向從站發送速度及轉矩信號二從站根據主站送來的信息實時地調整本身的運行狀態。

3結語

通過主從參數設置同步控制可以使多臺驅動在轉矩、負載電流及轉速等重要運行參數上同步變化。尤其是在負載變化時,主機及時給出指令,從機在同步控制方式下能夠迅速響應,從而保證了多點驅動的安全運行。
