引言

經濟的發展與人們對物質生活的追求推動了物流行業的飛速發展,與物流行業密切相關的倉庫成為了貨物流通過程中十分重要的角色,因貨存量巨大,其經濟價值非常高,往往一個倉庫貯藏著流通一大片地區的包裹,因此倉庫的安防成為了管理中重要的一環。據報道,每年因發生火災而導致倉庫失守的情況仍然頻發,經分析得知,其中原因之一是倉庫的應急消防力度欠缺,待火情發生時,抑制火情的措施未能及時到位,包括倉庫管理員對火情的治理專業能力比較欠缺。鑒于消防車到位需要時間,現場人員治理火情能力較薄弱的背景,提高倉庫安防能力需要大力利用智能設備技術,當火情發生時,智能設備能代替人在第一時間進行抑制火勢的工作,包括降溫、覆蓋可燃物等。本文將研究一種基于紅外熱像技術的自動消防設備。

1設備構造方案

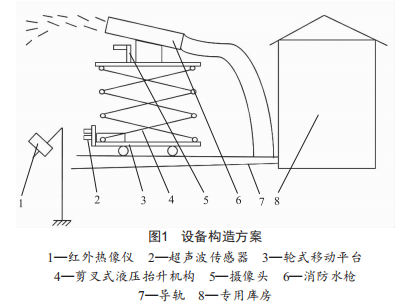

結合倉庫的建設背景,本文所提出的方案是在倉庫重地的外圍搭建安防的智能設備,在未檢測到火情時,該消防設備被安置在指定的車庫里,通過車庫的保障可以避免該消防設備遭到雨淋日曬。車庫由里到外,本文設計了用于消防設備移動的專用導軌,如圖1所示,該消防設備的移動采用輪式移動平臺,輪式移動平臺的上方設有剪叉式液壓抬升機構,輪式移動平臺的前方設有用于檢測障礙物的超聲波傳感器,剪叉式液壓抬升機構的上方設有用于監控現場的攝像頭以及消防水槍。據研究,紅外熱像技術可用于監測火情,紅外熱像儀具有快速測量物體表面溫度的特點,并且效果好,與其他測溫方法相比,其優勢有:第一,可遠距離測量:第二,即使被檢測的目標表面溫度分布不均勻,該方法也依然適用:第三,該方法還適合應用在有限的區域范圍內進行監測,能快速獲取到過熱區域的位置以及過熱點的位置。作為一種光電轉換器件,紅外熱像儀內部的集成電路能將接收到的紅外熱輻射能量轉化為電信號,然后利用AD轉換的運算,將該電信號轉化成數字信號,相應的數字信號能以圖像方式體現,借助顯示器即可顯示。李云紅等學者的研究表明,通過對獲取的紅外圖像進行運算可以從該圖像讀出被測物體表面上的每一個點的輻射溫度值。綜合前段所述,本文提出了相應的方法,就是在倉庫重地外圍居高設置多個紅外熱像儀,實時監測倉庫是否發生火情。

當紅外熱像儀檢測到火情發生時,設置于專用庫房的消防設備馬上啟動工作。該消防設備由PC電腦控制,紅外熱像儀的圖像數據在該PC電腦上運算,實時計算著倉庫上方的輻射溫度,溫度出現異常增大時,PC電腦將認定有火情發生,控制電動閘門打開,消防設備沿導軌自動駛出,到達導軌的指定位置后,PC電腦控制剪叉式液壓抬升機構把消防水槍升到最高點,并打開電動閥,高壓力的自來水朝向發生火情的庫房的上方射出,從而降低火場的溫度,抑制火災的蔓延?；饎莸那闆r變化可通過剪叉式液壓抬升機構上方的攝像頭進行查看。輪式移動平臺移動時,前方的超聲波傳感器會實時檢測軌道上是否出現障礙物,如果有障礙物,輪式移動平臺會暫停,避免撞擊損壞整套消防設備,同時發出警報聲,提醒工作人員前來清障:如果軌道上沒有障礙物,該平臺將移動到指定位置,使得消防水槍能正常作用于劃定的倉庫范圍。

2剪叉式結構分析

剪叉式液壓抬升機構主要用來承載消防水槍,如圖2所示,該抬升機構主要受豎直向下的推力,當消防設備工作時,水槍會射出自來水,從而加大向下的推力,因此選擇剪叉式液壓抬升機構應以最大流量狀態下消防水槍對抬升機構的合力為其可允許的承載力。為保證該剪叉式液壓抬升機構能長期正常運行,其最大承載力應為最大流量狀態下消防水槍對抬升機構的合力的1.3倍以上。該剪叉式機構的可活動夾角范圍接近0o~90o,然而為保證該剪叉式液壓抬升機構的穩定性,剪叉臂與水平的最大允許角度為45o,因此剪叉臂的層數就決定了抬升的最大高度,例如每一層上升的最大高度為1m,消防水槍需要上升的高度為4m,那么剪叉臂至少需要4層。如圖2所示,類似于AD、BC這樣的剪叉臂一共有四組,其長度均相等,臂AD與BC通過點1較接,臂CF與DE通過點2較接,臂EH與FG通過點3較接,臂H1與GJ通過點4較接,并且較接點1能在相應的滑槽中水平移動,在液壓缸的作用下能改變剪叉臂與水平線之間的夾角,從而產生抬升運動。

3結語

本文針對倉庫失火時人工撲救不夠及時的問題,利用紅外熱像技術與機電控制技術設計了自動消防設備,利用紅外熱像儀檢測火情,設計自動控制系統驅動消防設備升高對火災現場進行射水降溫,從而能夠及時抑制火情,保障人員安全,減少火災經濟損失。
