引言

節流閥在管道系統中起控制流體流量的作用。目前國內通用的節流閥的加工多采用兩端V型塊定位式簡易夾具,對兩頭外圓的公差要求極高,穩定性不理想:加工不同型號的節流閥可能需要更換V型塊,通用性極差。本文對產品的加工難度進行分析,在保證產品精度、加工效率的前提下進行加工設備的選擇及工藝路線的確定,并設計出滿足要求的夾具。

1節流閥結構分析

節流閥主要加工側法蘭如圖1所示,圖紙中標有不加工符號處為鍛造表面,形狀不規則。兩法蘭分別需要連接管道,所以必須保證型位公差和尺寸公差。加工圖紙)圖1)要求A、B面保證垂直,孔口)I放大圖)部分起密封作用,必須滿足尺寸要求與表面光潔度要求。

2選擇加工設備

本公司現有加工設備只有銑削設備與車削設備適合加工節流閥側法蘭,下面對兩種設備進行分析,并結合產品結構特點確定加工設備。

2.1銑削設備

銑削加工以刀具的旋轉運動為主運動,工作臺移動作為進給運動。銑削加工節流閥不需要復雜的輔助夾具,只要把產品固定在工作臺上 ,校正方向就可以加工 ,如圖1所示。節流閥加工面涉及端面、斜面、內孔、外圓槽 ,所需刀具較多 。銑削加工的刀具軌跡是相對于加工形狀形成的一個螺旋軌跡,走刀時間過長,影響工序效率。并且銑削是斷續加工的,很難保證表面粗糙度要求。

2.2車削設備

車削加工以主軸旋轉運動作為主運動,刀具的移動作為進給運動。車削加工時,工件繞機床主軸固定軸線旋轉,各加工面具有統一 的中心回轉線 ,所以易于保證各加工面之間的同軸度要求。車削刀具軌跡是直線連續切削 ,過程相對比較平穩 ,在合理的轉速和進給參數下很容易保證加工面的粗糙度要求 。而且車削加工對刀具的要求不高 ,根據圖1所示節流閥結構只需普通外圓車刀、內孔锽刀便可加工。車削設備加工回轉類 產品時 ,是所有設備中切削速度較快的 ,更容易提高工序效率。

綜上所述 ,車削加工更加符合本產品要求 , 既能保證精度又能保證效率 。 由于節流閥的外形復雜 ,普通三爪無法夾持 ,所以需要根據工藝路線設計夾具來完成裝夾。

3 工藝路線制定

安裝夾具 ,調整中心距為(133.35士0.06)mm ,孔小(101.6士0.05)mm定位 ,壓緊端面。車端面及外圓 ,保證端面到定位中心的尺寸為(223.77士0. 1)mm ,外圓為小(152.4士0.08)mm 。車外圓槽 ,保證槽底直徑為小(127 .0士0 . 1)mm , 保證尺寸 (12 .7士0 . 13)mm(用3/16"球規檢測 ,保證尺寸 (23.58±0. 1)mm) 。锽孔 ,保證孔徑為小(50 .8±0 . 12)mm , 深(101 .6±0.2)mm ,保證206斜面尺寸小(101 .6±0 .05)mm(用3/8"球規檢測 , 保證尺寸小(97.52±0.05)mm ,每件尺寸必須檢測) 。

4 工裝夾具的設計

4. 1 夾具設計思路

兩法蘭內孔軸線有位置度要求 ,A面和側法蘭軸線有距離要求 ,最好通過A端面內孔定位 ,采用直角鐵轉換位置的思路 , 既能控制中心距又能實現簡易裝夾。角鐵采用可活動連接,通用性強。夾具上螺桿配合壓板壓緊 ,多點輔助固定 ,增加夾具的穩定性 。夾具上增加配重塊 ,保證裝夾產品后的靜平衡 ,這樣才能保證圖紙尺寸要求。

4.2 夾具結構

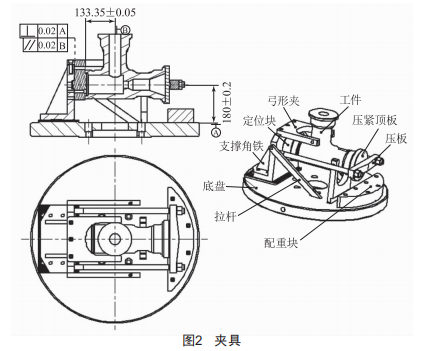

如圖2所示 ,該夾具包括底盤、支撐角鐵、定位塊、拉桿、壓 緊塊、壓板、弓形夾和配重塊 。其中 ,底盤與車床主軸直接連接 ,使得零件縮短懸伸 ,重力更接近主軸 , 以避免切削力對主軸產生共振現象 ,影響表面粗糙度和尺寸精度。支撐角鐵底平面與底盤連接 ,能調節中心距與增加穩定性 ,定位塊通過孔軸間隙配合 ,螺釘鎖緊在角鐵上 。兩個拉桿一頭連接角鐵 ,一端連接在底盤上 ,夾具旋轉中能更好地穩定支撐角鐵。兩個弓形夾兩端螺釘頂緊產品脖子 ,加工中能減少震動 ,確保表面粗糙度。產品裝夾在夾具上會產生一邊偏重現象 ,所以在夾具偏輕一端設置配重塊 ,保證夾具的靜平衡 ,解決旋轉后由于偏重產生旋轉離心力、增加跳動、難以保證加工精度的問題。

4.3 夾具的優點

(1)通過位置轉換實現不規則外形產品的簡易裝夾。

(2)可以通過鋸齒微調和更換定位塊變化中心距 ,實現通

用性 。

(3)方便裝夾 ,易保證精度 ,提高了加工效率 , 降低了成本。

(4)直接與主軸連接 ,工件離主軸近 ,配重塊調節靜平衡 ,旋轉過程中減少甩動 ,更有效保護主軸精度。

4.4 夾具的使用

夾具底盤與車床主軸鏈接 ,調節支撐角鐵上定位塊定位端面到車床旋轉中心的距離與圖紙A面到側法蘭軸線的距離一致二產品A端內孔套在定位塊中 ,角鐵兩側穿螺桿 ,使用壓板壓緊螺紋端面二上下兩個弓形夾上螺釘輔助固定 ,產品裝夾完畢。

5 夾具的驗證

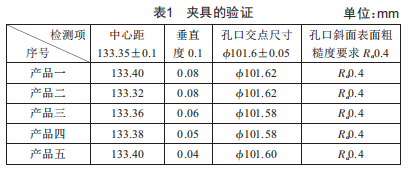

我們挑選前五件產品進行質量檢測 ,主要檢測A面到側法蘭軸線中心距、兩法蘭端面垂直度、兩法蘭軸線的位置度、孔口尺寸和表面粗糙度 ,驗證夾具的穩定性和重復定位性 。從表1數據可以看出 ,各檢測數據都滿足圖紙尺寸要求 ,所以夾具的穩定性和重復定位性合格。

6 結語

本夾具的設計 ,成功解決了在車床上加工節流閥難夾持、旋轉偏重、精度要求高等問題 。此夾具還有中心距可調功能 ,可加工同類型不同尺寸的產品 ,具有較強的通用性。實例檢驗數據分析證明 ,此夾具設計合理 ,具有良好的安全性、穩定性、重復定位性 ,能夠滿足產品的大批量生產 ,大大節省了裝夾時間 ,有效加快了生產進度。
