引言

隨著社會的發展進步,汽車進入千家萬戶,城市停車空間不足的問題日益突出。在停車難的大背景下,停車庫逐漸向全機械化、自動化方向發展。垂直循環式立體車庫因占地面積小、使用方便、控制簡單等優勢,得到了廣泛的應用。本文以12車位垂直循環式立體車庫為例,對其工作原理、控制系統、安全防護等方面進行了闡述,實現了PLC對垂直循環式停車設備的控制。

1工作原理

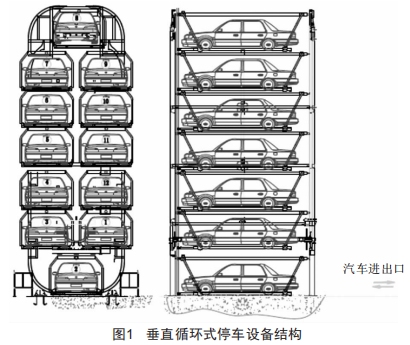

垂直循環式立體車庫采用一個垂直循環運動的車位系統來實現存取車,垂直循環式停車設備結構示意如圖1所示,旋轉電機通過減速器帶動傳動機構,在牽引構件鏈條上,每隔一定距離安裝一個載車板,電機啟動時,載車板隨鏈條一起做循環運動,從而達到存取車輛的目的。停車設備由單一大型電機驅動,一次轉運即可完成存取車,電氣控制系統簡單:設備占地面積小,只需兩個半地面車位,即可停12輛車。

2系統硬件組成

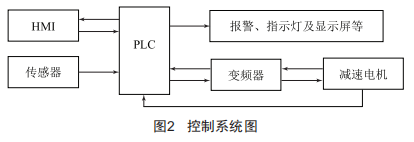

oMRoNCP1系列PLC具有體積小、編程靈活、抗干擾性好等特點,廣泛應用于工業自動化控制系統中。系統選用oMRoNCP1E-E40sDR作為核心控制器,系統硬件如圖2所示,由可編程控制器PLC、人機界面HMI、傳感器、變頻器及減速電機組成。選用北京亞博瑞思AB-C型自動停車設備作為系統的人機交互界面HMI,通過Rs485與歐姆龍PLC-CP1E通信,可通過按鍵、刷卡、遙控等方式將車位號發送給PLC,PLC根據接收到的數據對垂直循環式停車設備進行控制:同時,HMI讀取PLC的內部信息加以分析判斷,以文字、圖形以及聲音提示告知操作者停車設備的狀態,將車輛存入相應的車位號或取出相應車位號的車輛,完成車輛存取操作。人機交互界面HMI上還有選擇開關、急停開關及其他按鍵等,方便設備維修或調試。由PLC控制變頻器驅動減速電機,旋轉電機帶動載車板隨鏈條一起做循環運動,達到存取車輛的目的。

垂直循環立體車庫PLC控制系統各主要部件的具體功能如下:

(1)在設備后方安裝兩個位置傳感器和一個原點傳感器,通過位置傳感器狀態變化和程序算法,判斷當前下邊車位號以及其他車位號的具體位置,實現每個車位運動的最短路徑判斷和正確的存取車位號。

(2)通過變頻器控制旋轉電機的正反轉和快慢速運動。

(3)通過旋轉編碼器判斷載車板的精確位置,實現載車板的減速平穩停止,具體輸入/輸出口地址分配如表1、表2所示。

3.1輸入?yún)?shù)選擇

設備位置傳感器安裝在后側固定支架上,用于檢測每個車位拖住載車板的三角板,車庫運行一個循環,三角板最大晃動距離約25mm,設備位置感應器需選擇感應距離大一點的感應開關。考慮到立體車庫在室外,光電傳感器會受到光線的影響,造成誤動作,而行程開關等接觸式開關時間長了,可能會損傷設備,因此控制系統選擇oMRoN感應距離為30mm的接近開關E2EM-x30Mx1作為設備位置感應器,同時在程序中對感應器的輸入開關量信號作去抖動處理,增加了感應器輸入信號的可靠性。

3.2輸出參數選擇

控制系統的主要控制對象是旋轉電機,垂直循環式停車設備的負載屬于重載負荷,變頻器的功率至少要比電機的功率大一個等級,用來克服啟動轉矩。相對于重載負荷電流,要求控制模塊具有150%過載60s,或者160%過載10s的能力。旋轉電機的驅動力主要是用來克服驅動輪兩側負載的重量差,按照一側滿載一側空載時的最不利情況進行計算,機械工程師根據停車設備的結構特征及設計參數(如運行速度、設計載荷等)要求,算出設備主驅動電機的規格為9.2kw/20A,電機減速比為150/1,根據電機功率,系統選擇的變頻器規格為18.5kw/37A。為改善電機速度控制和位置控制,在變頻器中增加PG卡,構成閉環控制。

4程序設計

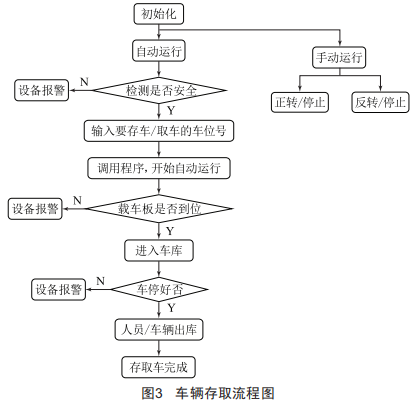

人機界面HMI及傳感器的外部信號通過輸入接口送入PLC內部進行邏輯運算及處理,在輸出接口向外部發出控制指令,程序設計由初始化、手動操作、自動操作及聯鎖防護等部分組成。自動存取車輛程序是整個程序編寫的重點,實現了立體車庫的主體功能。垂直循環式停車設備存取流程如圖3所示。

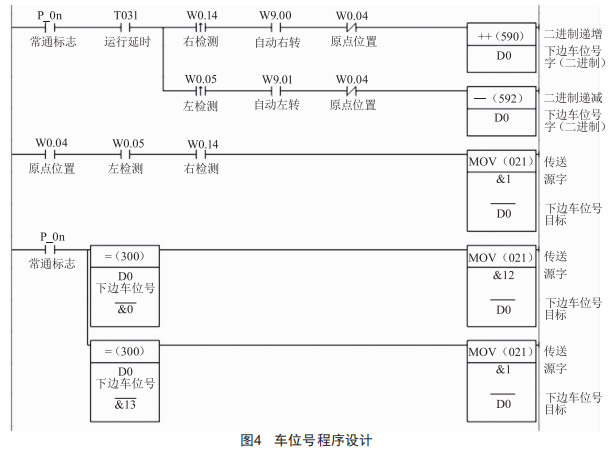

要正確地存取車輛,就必須正確地識別當前車位號,首先對程序進行初始化操作,每個車位號對應程序的一個寄存器地址,即1~12車位號分別對應程序寄存器D1~D12,寄存器D0用于記錄下邊車位號,1號載車板上加裝一個金屬片,用于原點檢測,當1號載車板在下邊時,設備處于原點位置(D0=1)。設備順時針運動時,每經過一個載車板,位置感應器左每檢測到一個信號,下邊車位號加1(D0=D0+1),當下邊車位號D0等于13時,將1賦予D0。逆時針運動時,位置感應器右每檢測到一個信號,下邊車位號減1(D0=D0-1),當下邊車位號D0等于0時,將12賦予D0。由于車位號是按順序連續排列,知道了下邊車位號,也就知道了其他車位號的具體位置,通過程序比較判斷所需要的車位號與當前下邊車位號,使設備順時針轉動或逆時針轉動,實現正確快速存取所需要的車位號。車位號程序設計如圖4所示。

5安全防護

5.1基本防護

垂直循環立體車庫是一個自動化設備,操作不當,可能會威脅人身安全和車輛安全,因此必須采取一定的安全防護措施,使整個設備運行安全、可靠。在最底層載車板前后、左右各安裝一對光電開關,通過紅外檢測開關判斷車輛是否"超長""超寬",通過程序及硬件互鎖,結合語音報警、LED顯示等保證設備運行安全。當車輛或人員進入車庫時,設備不能動作:有異常情況出現時,設備立即停止運行并報警:存取車輛的規則及注意事項張貼在出入口明顯位置。

5.2庫內無人判別

為提高設備安全性,控制系統增加庫內無人自動判別,具體操作如下:在車庫入口處安裝兩對光電感應器,當車輛或人員進入車庫時,外側感應器先接收到信號,內側感應器后接收到信號。當車輛或人員離開時,內側感應器先接收到信號,外側感應器后接收到信號。因已規定只能一個駕駛員開車進入車庫,利用該原理可判斷進入車庫的車輛或人員是否已經離開車庫。

6結語

PLC應用在立體車庫控制系統中,具有體積小、可靠性高、抗干擾能力強等優勢。本文利用歐姆龍PLC-CP1E實現對12車位垂直循環式立體車庫的控制,根據控制流程及安全要求,合理編寫PLC控制程序,經實際應用,基于PLC的垂直循環式立體車庫控制系統運行可靠,占地面積小,建設費用低,有效解決了停車難問題。
