引言

隨著清潔能源的使用程度越來越高,電網中光伏能源的接入將越來越多。光伏能源的接入,能有效降低電網的運行損耗,并提高供電可靠性。同時,光伏等新興能源的接入,將使得傳統中低壓配電網結構從輻射狀變?yōu)槎嚯娫吹慕Y(jié)構,配電網的運行方式將隨著光伏等新興能源的接入發生改變,電網的潮流及方向也隨之變化。當設備供電的后段所接入的光伏等新興能源的出力超過設備本身容量時,將導致該設備發生過載,也很有可能導致潮流發生改變,向該設備的上游供電,出現功率逆倒送的情況,從而對電網的正常運行造成影響。

由于配電網的技術水平參差不齊,很多光伏電源特別是通過低壓配電網上網的光伏電源,很難實時監視其發電出力情況,很有可能導致為其供電的上級設備出現過載或功率倒送的情況?；谝陨戏治?急需一種能對光伏等新興能源接入電網進行管控的技術,實現新興能源有序接入電網,保障電網能夠在最大程度消納清潔能源的同時安全可靠運行。為了實現對于光伏等新興能源接入的有序管控,本文對電網設備的光伏滲透率情況進行了智能統計,以保障電網的安全穩定運行。

1光伏滲透率智能統計總體設計

從各大業務系統獲取光伏裝機容量及接入配變等相關情況,同時根據電網的拓?fù)潢P(guān)系智能分析該配變供電的配網線路、主變及變電站等設備信息及相關的設備容量情況;根據拓?fù)潢P(guān)系統計每個電網設備其供電后段接入的所有光伏裝機容量,并根據設備額定容量計算設備的光伏滲透率情況;最后以配變、配網線路、主變、變電站維度分別展示所有設備的光伏滲透率情況,為供電企業掌控光伏的接入情況提供支持。圖1所示為光伏滲透率智能統計總體設計圖,分別包含數據獲取、智能分析及應用展示三個部分。

2光伏滲透率統計相關數據獲取

光伏滲透率智能統計涉及光伏裝機容量、電網設備容量及電網設備拓?fù)潢P(guān)系等相關數據的獲取。

(1)光伏裝機容量:電網光伏裝機容量相關數據主要來自于營銷系統,通過光伏上網時向供電企業申請錄入系統的相關數據獲取。

(2)電網設備額定容量:額定容量涉及配變、配網線路、主變及變電站等設備,該數據可通過資產系統中的臺賬數據獲取。配網線路的額定容量可通過線路載流量折算得出。

(3)電網設備拓?fù)潢P(guān)系:EMS/SCADA是電網調度實時掌控電網運行情況的系統,該系統可實時監視電網的運行情況,同時從該系統也可獲取電網設備如變電站、主變、配網線路及配變的拓?fù)溥B接情況,包含電網設備的上下級關系的數據。

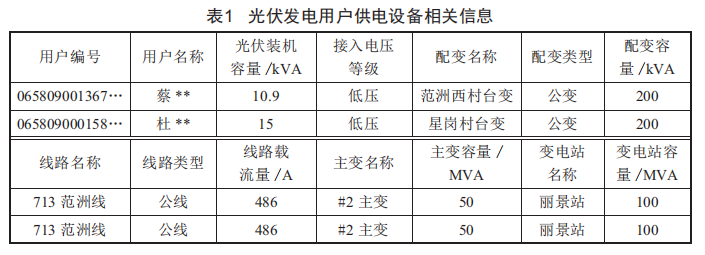

基于以上數據,實現每個光伏發電用戶所供電的設備及其相關信息的自動統計。如表1所示,智能統計出該光伏的裝機容量、所連接的配變及其容量,以及配變供電上游路徑相關的配網線路、主變及變電站的相關容量等數據。

3光伏滲透率智能分析

電網設備的光伏滲透率智能分析主要包含兩個部分,分別為:電網設備光伏裝機容量的統計及電網設備光伏滲透率的分析。

根據每一個光伏用戶的裝機容量及所連接的上游電網設備,分別統計電網中每個設備其供電下游所有光伏用戶總的裝機容量,并且根據設備本身額定容量,計算出電網設備的光伏滲透率。其中電網設備光伏滲透率=設備下游所接入的總裝機容量/設備本身的額定容量。

4光伏滲透率數據應用展示

基于變電站、主變、配網線路及配變設備光伏滲透率的分析,分別以不同變電站、主變、配網線路及配變維度對所有電網設備的光伏滲透率情況分析進行統計。表2所示為配網線路維度的所有配網線路光伏滲透率情況分析。

通過不同維度所有設備的光伏滲透率情況分析,供電企業人員可便捷地發現滲透率較高的電網設備,并對導致該設備光伏滲透率較高的原因進行分析,從而實現對光伏等新興能源的有序接入提供支撐,保障電網安全穩定運行。

5結語

為了實現光伏等新興能源接入電網的有序管控,保障電網在清潔能源接入下的安全可靠運行,本文通過從各大業務系統獲取光伏裝機容量及接入配變等相關情況,同時根據電網的拓?fù)潢P(guān)系智能分析該配變供電的配網線路、主變及變電站等設備信息及相關設備容量情況:根據拓?fù)潢P(guān)系統計每個電網設備其供電后段接入的所有光伏裝機容量,并根據設備額定容量計算設備的光伏滲透率情況:最后以配變、配網線路、主變、變電站維度分別展示所有設備的光伏滲透率情況,為供電企業掌控光伏的接入情況提供支持。
