中國民航大學：機載合成孔徑雷達高度計高程參數貝葉斯估計 | 《電子與信息學報》佳文速遞
編者按
中國民航大學楊磊副教授團隊基于機載SARA測高原理，針對傳統LS重跟蹤算法估計精度存在上限以及易出現過擬合等問題，提出了具有高精度的PR-Bayes可信算法，可為SARA高精度高度測量提供方法論基礎，為復雜地形跟蹤提供技術基礎。
文章來源：機載合成孔徑雷達高度計高程參數貝葉斯估計，目前網絡優先出版在《電子與信息學報》(2022)。
機載合成孔徑雷達高度計（SyntheticAperture Radar Altimeter,SARA）由于具有高航向分辨率，因此受到廣泛關注。然而，現有的SARA地面高程重跟蹤方法多基于最小二乘算子，高程參數估計精度和算法抑噪性能均存在上限，容易造成高程參數估計結果過擬合，對復雜高程變化適應能力有限。
為此，中國民航大學楊磊副教授團隊提出一種基于參數化貝葉斯統計學習方法的機載SARA重跟蹤算法。
通過引入目標場景地形先驗概率模型，并結合模型驅動機器學習方法，可實現對目標高程信息重跟蹤可信估計，從而有效避免估計參數過擬合問題。
該算法基于布朗模型（BrownModel，BM）對SARA回波進行復雜模型參數反演，并設計哈密頓蒙特卡洛（HamiltonMonte Carlo，HMC）統計采樣器，實現對目標場景地形高度的參數估計。
1 工作機制
機載雷達高度計SARA對地形測繪和飛行安全均具有重要意義。平臺通過天線指向天底點正視的方式，獲得沿航線向天底點一維的絕對高度信息。
SARA沿航向引入合成孔徑思想，充分考慮因運動生成的多普勒帶寬，可有效提高沿航向高程分辨率和測高精度，并通過重跟蹤處理得到高精度的高度值。
所謂重跟蹤處理指的是對接收到的回波進行參數化建模，通過重跟蹤算法從含有噪聲的回波曲線中得到觀測參數的估計值。故選取合適的參數估計算法是獲取高精度參數的關鍵。機載SARA探測示意圖如下所示。

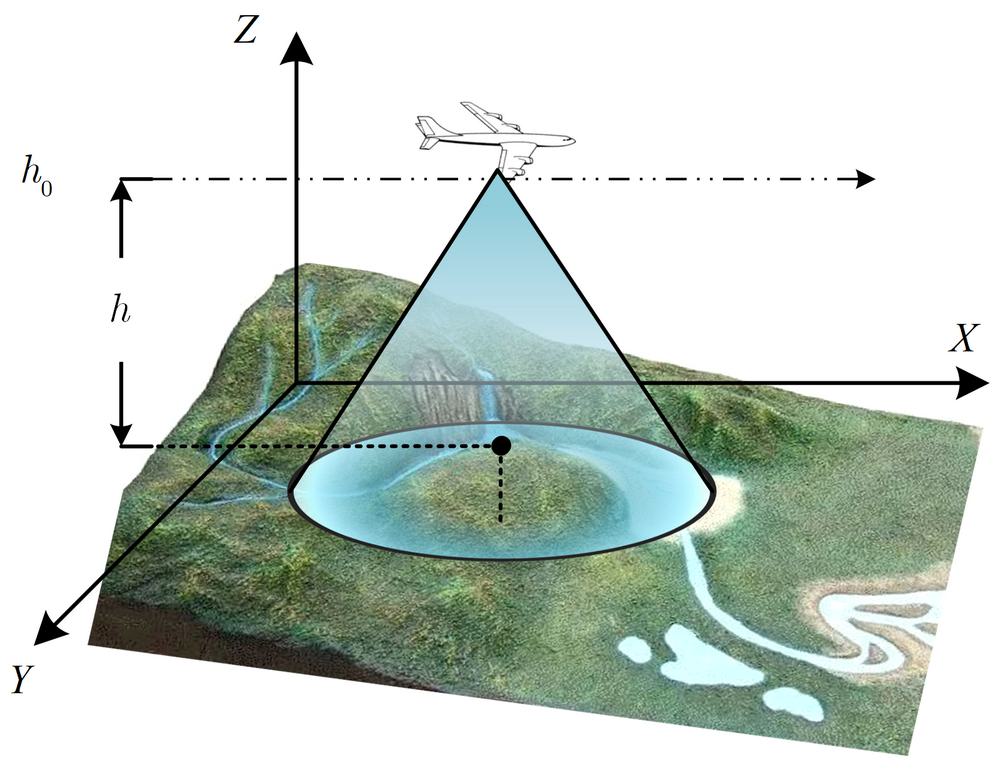

圖1 SARA工作體制
2 所提算法
本文基于貝葉斯推論，提出一種基于貝葉斯統計學習方法的機載SARA回波參數化重跟蹤算法。選取合適的回波模型，對目標地形引入統計先驗信息，并在壓縮感知（CompressedSensing，CS）的框架下，從概率的角度處理了SARA回波信號以及回波模型的重建問題。當完成模型相應參數的概率建模后，對得到的參數解析式求解，完成探測目標的高程參數高精度估計。
算法包含兩部分內容：
（1）貝葉斯框架的建立
相比于正則先驗的靈活性不高，概率先驗可根據目標特性自適應建立隨機概率模型，充分考慮目標特性的“不確定性”。首先根據重跟蹤模型對各參數選擇合適的先驗以完成貝葉斯框架，建模如下：
（a）因高度參數
代表天底點一維絕對高度數據，其對于空域的接收回波具有明顯的稀疏特性，因此本文對高程參數
的先驗分布約束為稀疏特性良好的拉普拉斯分布；
（b）根據貝葉斯推論，還需對重跟蹤模型進行似然函數建模。為完成該建模，需先對噪聲選取合適的概率分布，考慮到噪聲功率的隨機性，因高斯噪聲方差具有隨機性，故對其建模為逆伽馬分布；
（c）完成目標參數和噪聲參數的先驗建模后，可對回波觀測數據Y進行似然建模。通常，距離壓縮后不同距離單元之間獨立同分布，故似然函數建模為圓對稱復高斯分布；

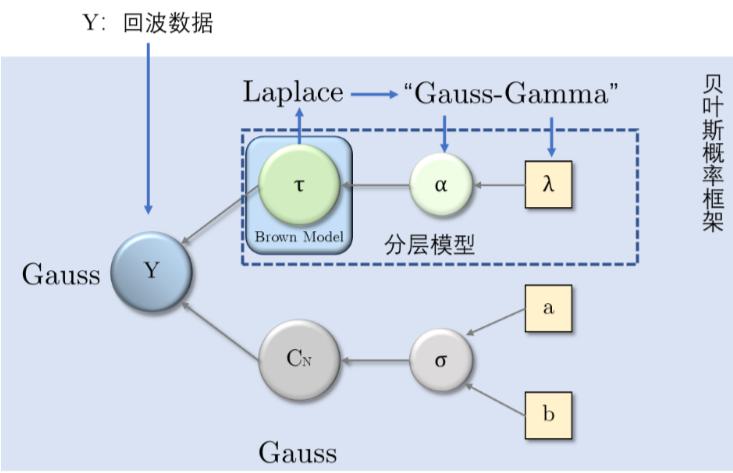

圖2 貝葉斯參數框架
（d）如上圖所示，根據貝葉斯推論，似然與先驗二者建模分布需共軛，二者在貝葉斯推論下若非共軛則無法獲得閉合解，針對此問題，需對步驟的先驗進行分層建模以實現二者共軛。
分層建模如上圖所示，將拉普拉斯分布分兩層建模，第一層建模為關于高程參數
的復高斯分布，由于高斯函數固有的平滑特性，其不屬于稀疏分布范疇。為促進先驗的稀疏特性并簡化后驗分布的推導，本文選取與高斯分布成對共軛的伽馬分布作為高斯分布中超參數
先驗。
（2）參數貝葉斯統計學習
在已完成貝葉斯框架的基礎上，通過各參數之間的聯系，推導各參數后驗分布解析公式并進行求解。因所得后驗分布較為復雜，傳統基于馬爾科夫鏈的蒙特卡洛（MarkovChain MonteCarlo，MCMC）類采樣算法在此高維情況下易出現隨機游走，因此本文引入基于哈密頓動能方程的哈密頓蒙特卡洛HamiltonMonteCarlo，HMC算法，通過哈密頓方程有效改善原馬爾科夫鏈參數更新的隨機性。
對參數后驗分布解析公式進行統計采樣，實現復雜地形高程參數可信估計。該部分算法步驟如下所示：
（a）計算(1)中模型各參數的邊緣后驗分布；
（b）運用HMC算法對(1a)中推導得到的復雜后驗分布進行采樣。
HMC原理如下圖所示，通過哈密頓動力學對迭代的隨機性進行約束，從而大大提高收斂效率。哈密頓動力學通過一個物體在某個時間點t的位置x及其動量p來描述運動，即物體具有一定勢能U(x)和動能K(p)，通過二者的標量和來定義物體的總能量H(x,p)。此時可基于能量守恒定理，將此物體動能與勢能實現相互轉換并構造哈密頓動態分程以實現更新約束。
圖3 哈密頓方程動態演示
3 實驗結果
實驗1：DDA算法模擬仿真
通過設立地面點目標，仿真SARA回波的形式獲得DDM，進行多視處理后可獲得該脈沖足跡內的點目標響應函數，如圖4所示。其中為延遲補償前的DDM，(b)為補償后得到的DDM，對進行多視處理得到如所示的多視回波，其中橫坐標為延遲距離門單元數。

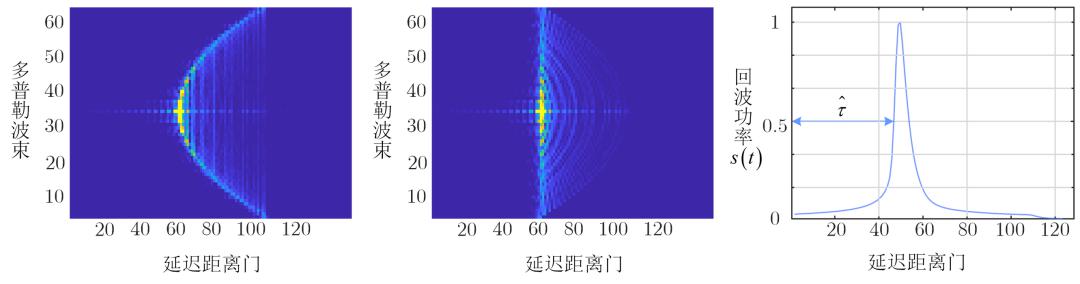

圖4 二維延時多普勒像(DDM)及點目標響應函數（(a) 延遲補償前DDM ；(b) 延遲補償后DDM ；(c) 回波功率函數）
在粗跟蹤高度的基礎上，高度計便可根據該回波函數進一步進行重跟蹤處理，反演獲得該點更高精度的高度數據。
實驗2：DEM半實物模擬仿真
選取部分DEM作為真值讀取連續變化的高度信息，并基于此按照同心圓法獲取仿真模擬回波數據，進而開展實驗驗證。針對不同場景該算法的適用性，選取兩種地形進行模擬仿真實驗。
分別為具有緩變地形特征的平原地形和具有突變地形特征的山區地形。并與最小二乘算法（LS）進行了對比實驗，估計結果如下圖所示，本文所提算法和地形匹配度更高。

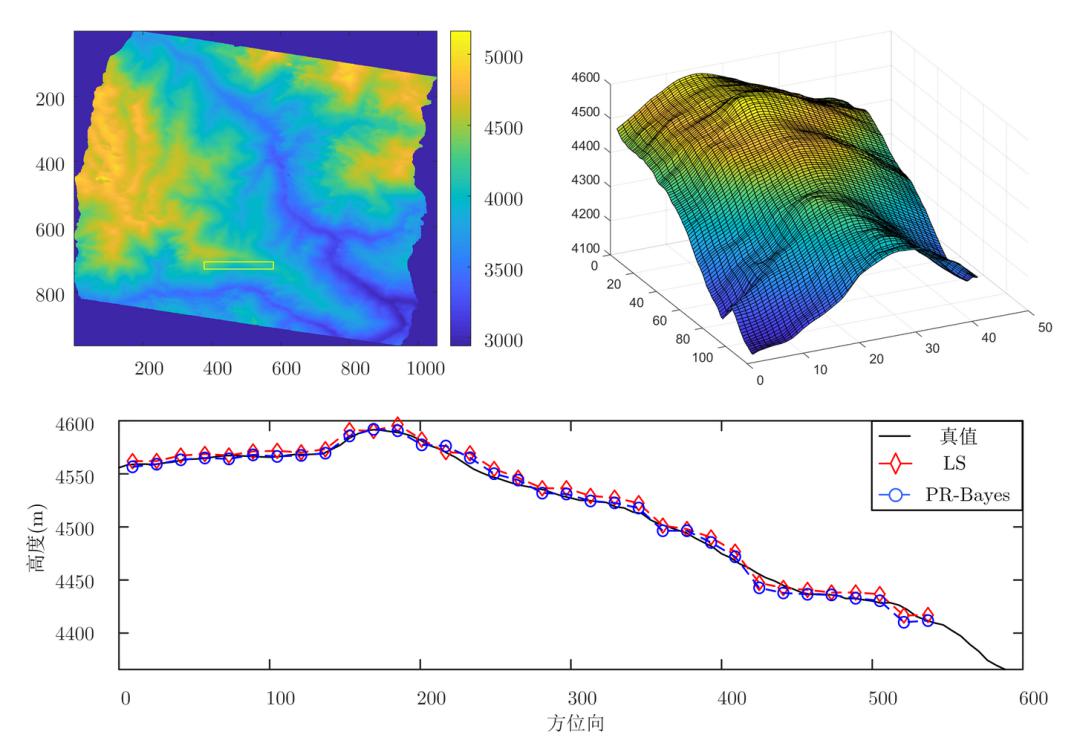

圖5 DEM半實物模擬實驗結果
實驗3：機載實測數據

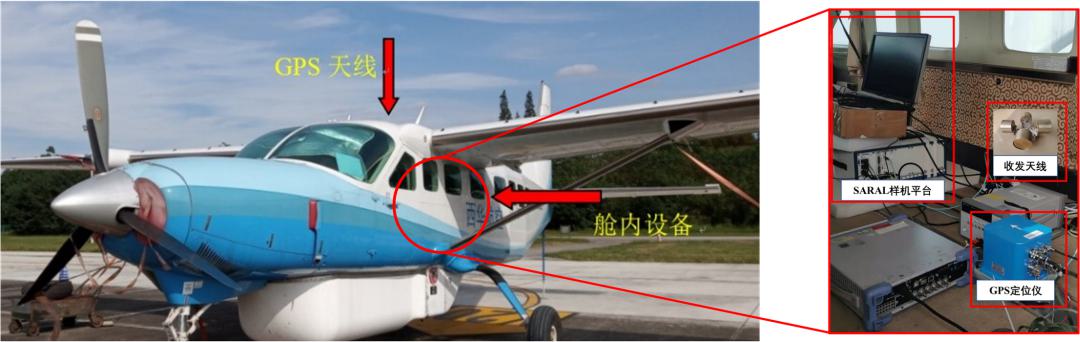

圖6 SARA機載掛飛系統
本文所用實測數據由中國工程物理研究院電子工程研究所開發的機載合成孔徑雷達高度計系統所得，實驗系統如上圖所示。實測數據的兩種算法估計結果如下圖所示。

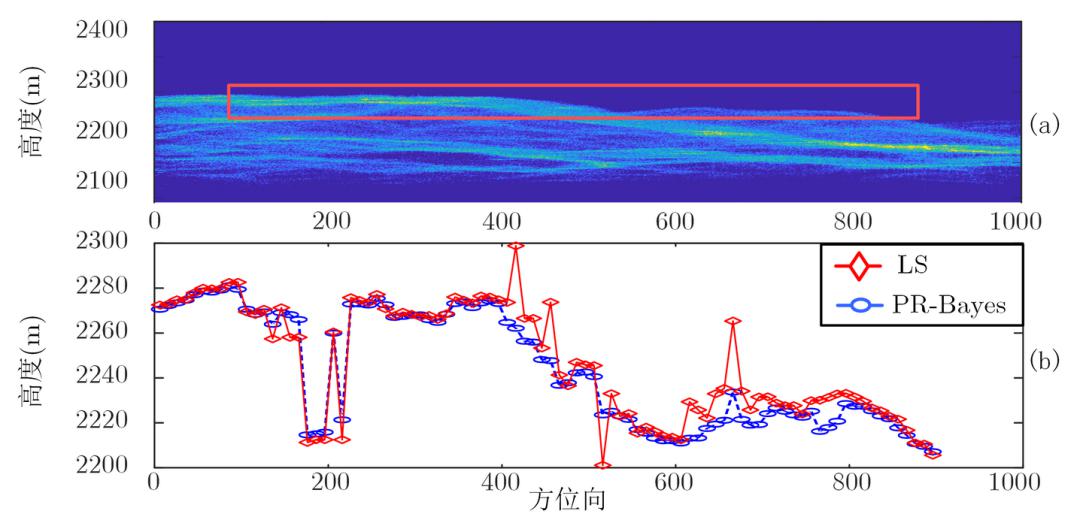

圖7 實測數據處理結果
從跟蹤趨勢可以看出，LS算法與PR-Bayes算法高度基本符合高程變化趨勢，而本文所提算法估計結果，與實測地形高度變化趨勢更為貼合。同時LS估計結果在個別點出現壞值，PR-Bayes算法估計結果更為平滑，有效改善了傳統LS算法的過擬合問題。
結論
本文基于機載SARA測高原理，針對傳統LS重跟蹤算法估計精度存在上限以及易出現過擬合等問題，提出了具有高精度的PR-Bayes可信算法。
對布朗模型做出相關改進并作為重跟蹤參數模型，基于貝葉斯學習框架建立回波和布朗模型高程參數之間的數學模型，設立合理有效的觀測目標先驗信息，改善了高維特征下過擬合問題，有效抑制了噪聲影響，提高了測高精度。
最后，通過點目標仿真實驗、半實物模擬仿真實驗和實測數據實驗對所提PR-Bayes進行評估，驗證了本文所提重跟蹤算法優越性，可為SARA高精度高度測量提供方法論基礎，為復雜地形跟蹤提供技術基礎。
