1廠用電備用電源供電現狀

1.1運行方式

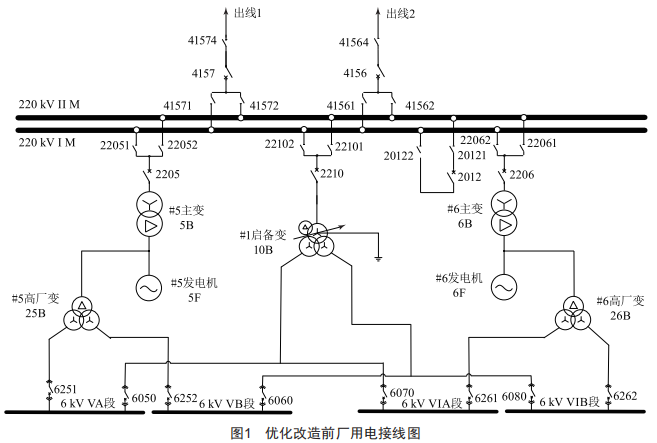

某電廠2×300Mw循環流化床燃煤機組,主接線方式如圖1所示,220kV系統正常運行方式采用雙母線并列運行方式,6kV共分四段,分別為6kVVA段、VB段、VA段、VB段。正常運行時,6kVVA段、VB段由#5高廠變(25B)供電,6kVVA段、VB段由#6高廠變(26B)供電。#1啟備變(10B)容量為25MVA,正常運行時,處于"充電"聯動備用狀態。6kVVA段、VB段、VA段、VB段的備用電源通常取自#1啟備變。當機組處于開機、停機、機組大小修及事故時,6kV廠用電由#1啟備變供電。

1.2運行風險

電廠#5、#6機組雙機運行,如果220kV出線1和出線2同時跳閘,則安穩裝置動作依次切除#5、#6機組,備用電源喪失,全廠停電,嚴重威脅主設備的安全,同時對該地區電網安全造成較大影響。

若發生上述事故,汽機方面,容易造成汽機大軸彎曲、飛車等重大事故:鍋爐方面,由于循環流化床的蓄熱特性,自然冷卻時間長,導致鍋爐上水、重新啟動耗時較長。

1.3事故回顧

2016_07_05T16:00,#5、#6機組雙機運行,總負荷600Mw。220kV出線1和出線2突發同時三相跳閘,高頻聯切#5機,#6機組甩負荷至115Mw(高頻保機),電廠帶孤網運行:期間因孤網運行不能穩定,oPc動作頻繁,#6機組負荷及頻率大幅波動,16:06:06,穩控裝置低頻聯切#6機,全廠停電。電廠立即啟動全廠停電應急預案,16:38,用出線2對I母充電正常,恢復啟備變供廠用電。因循環流化床鍋爐床料蓄熱量大,鍋爐中斷給水后,要待床溫自然冷卻,需要3天時間才能上水,重新啟動。23:30,電廠向中調申請#5、#6機組退備。

2備用電源優化方案

2.1接線方式

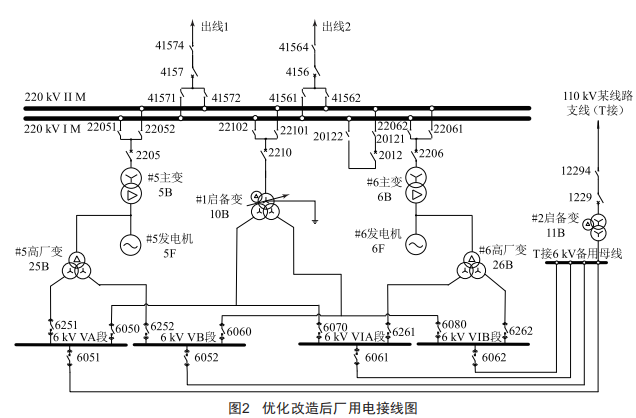

鑒于目前存在的運行風險和事故經驗教訓,為確保機組的安全和電網的供電可靠性,應使廠用電中斷后能快切至大容量備用電源。通過新建一臺40MVA的110kV變壓器(#2啟備變)接入110kV電網,并在低壓側新建4回6kV出線,分別接入現6kV廠用電VA段、VB段、VA段、VB段母線,作為電廠出線中斷后的應急備用電源。接線圖如圖2所示。

2.2快切邏輯

每段6kV配置一臺快切裝置,以6kVVA段為例,快切裝置啟動條件及動作功能如圖3所示。

在#1啟備變一、二次設備及其廠用電快切裝置處于正常備用狀態下,手動投入"220kVIM、ⅡM母線同時失電"判據,當220kVIM、ⅡM母線同時失電且6kV母線失電、工作電源進線開關斷開、6kV備用電源(#1啟備變)進線失電或開關斷開時,自動切換至110kV備用電源供電。

在#1啟備變或其6kV備用分支開關退出備用狀態下,手動退出"220kVⅠM、ⅡM母線同時失電"判據,當6kV母線失電、工作電源進線開關斷開、6kV備用電源(#1啟備變)進線失電或開關斷開時,自動切換至110kV備用電源供電。

當快切裝置檢測到220kVⅠM、ⅡM母線同時失電且6kV母線失電、工作電源進線開關斷開、(#1啟備變)6kV備用電源進線失電或開關斷開時,發"減載動作"信號至本機組DCs。

廠用6kV母線由110kV備用變供電切回正常供電方式:當#1啟備變一、二次設備恢復正常后,先手動啟動110kV備用電源快切裝置,將6kV母線由110kV備用變轉為#1啟備變供電,具備條件時再將6kV母線由#1啟備變轉為高廠變供電。

2.3風組與電泵動作邏輯

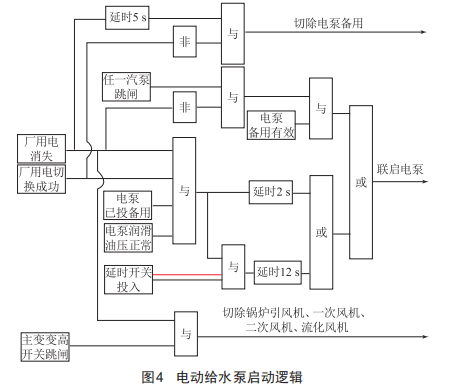

當220kV出線跳閘后切換至T接110kV備用電源(#2啟備變)供電過程中,應盡快啟動電動給水泵,確保鍋爐供水。因#2啟備變?nèi)萘肯拗?不允許兩臺機組的電動給水泵同時啟動(需其中一臺機組投入延時開關)。當機組廠用電切換至#1啟備變失敗后,DCs同時檢測到本機組兩臺快切裝置減載信號后,DCs認為"廠用電消失",且主變變高開關跳閘,DCs發指令切除本機組風組。因電動給水泵分別掛在6kVVA段和6kVVA段,只有6kVVA段和6kVVA段切換成功,DCs才認為"廠用電切換成功",聯鎖啟動本機組電動給水泵,啟動邏輯如圖4所示。

3優化改造效果

分別進行#5、#6機組整組調試,帶負荷進行機組廠用電切換至#2啟備變?cè)囼?yàn),6kV各段快切裝置動作正常,系統邏輯正確,能夠保證廠用電備用電源的可靠供電。

4結語

通過新增一路緊急備用電源,并優化邏輯,能夠提高機組廠用電的供電可靠性。

該優化改造方案極大地降低了機組設備的運行風險,同時也為該地區的電網安全穩定運行提供了保障。
