引言

三軸垂直翻轉變位機工作站是指由三個變位機組成的聯動工作站(通常稱為"K 型變位機工作站") , 主變位機控制 A、B工位切換 ,A、B變位機可在工位自由轉動 。在聯動切換時由于工位上都有工件 ,所以要保持A、B工位一直相對處在水平狀態 ,那么主變位機的轉速與A、B變位機的轉速之間存在一定的關系 。

1 工作站介紹

1. 1 工作站組成

工作站由電氣控制系統 、ABBIR2600弧焊機器人 、林肯 RD500焊機及機械工裝組成 。 電氣部分主要由一 臺sIMATIC s7- 1500 PLC+16點輸入輸出模塊、一 臺高慣量3.5 kw+兩臺高 慣量2.5 kwsINAMICsV90 PN伺服驅動及電機 、FEsT0閥島模塊和一些傳感器組成。機器人配置PR0FINET從站通信卡與電氣控制系統數據傳輸 ,機器人系統預裝林肯焊機的焊接驅動包。

1.2 功能詳細介紹

機器人根據電氣控制系統的人機交互界面選擇的生產型號執行相應程序 ,焊接參數預保存在對應程序中 ,這樣不同工件不同類型的焊縫就能夠區分開來 ,正常地工作。機器人在示教對應工件時 ,可通過外部軸請求對應的坐標位置與變位機對應的角度 ,并記錄在對應的工件程序中。機器人在工作中向電控系統發出位置請求 ,然后等待信號反饋。待變位機到達指定位置后 , 向機器人回饋一個位置到達信號 ,機器人繼續執行程序指令 。三個變位機在工藝對象的組態中設置軸類型為旋轉 ,且位置測量單位為o ,速度測量單位為o/s。負載齒輪的電機轉速跟負載轉速比為其各自的減速機齒輪比。

暫且設三個變位機的水平狀態為0o ,在0o狀態下 ,主變位機的左側設為A工位 ,右側為B工位 。 因為主變位機的功能就是聯動切換工位 ,所以主變位機的角度只會在- 180o~0o之間來回旋轉(主變位機維修保養后重新安裝時需手動調水平后重新校零) ?？紤]到主變位機在工作時負載很大 , 四周設計了四個銷子來分擔負載 ,所以在旋轉前需判斷控制銷子的氣缸是否已經縮回 。能夠旋轉的前提條件是所有的夾緊氣缸已經到位 ,聯動切換時需銷子已經拔出且A、B工位始終處于水平狀態 。工作時可以通過PLC給定A、B工位旋轉需要的角度。

2 變位機聯動模型

2. 1 模型證明

在聯動切換工位時 , 需要協調好變位機之間的速度 ,保證A、B工位始終保持在水平狀態 。速度之間的關系需要把運動控制轉換成數學模型進行分析 。三軸都是從水平初始位置開始旋轉的 , 要求在旋轉過程中兩個小變位機的軸始終保持水平。旋轉角度的方向判斷為軸的初始位置指向現有位置 ,主軸的初始位置為水平 ,A、B軸的相對初始位置為平行于主軸。

主軸旋轉有兩個方向 ,情況1:順時針方向旋轉8角度 ,那么A、B軸的旋轉方向為主軸指向現有水平方向 ,大小為a、θ ,如圖1所示。

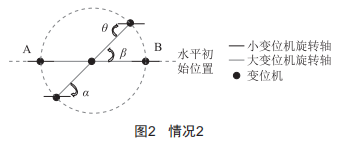

情況2:逆時針方向旋轉8角度 ,那么A、B軸的旋轉方向仍為主軸指向現有水平方向 ,大小為a、θ ,如圖2所示。

因為切換工位時兩個小變位機要始終保持水平 ,所以平行于水平初始位置 ,故角度a=8=θ 。所以無論主變位機向何方向旋轉 ,兩小變位機旋轉方向總與其相反、大小相等 。又因為是同一時間進行 ,所以它們的角速度值相等。

2.2 編程說明

下面是部分用sCL語言的編程及注釋 ,所有條件都是用文字描述 。軸絕對定位如以下代碼所示 ,三軸設置相同:

"MCM0VEABs0L一EDB"UA(xsi="主變位機",//指定軸 E(ecutei="聯動觸發和銷子縮回",Posxtxoni="變位機角度",

//已證明三軸角速度相等 Velocxtyi="1",

//用角度正負區分 Dxrectxoni="1",

Busy =>"住變位機聯動運行狀態"):

因為sCL語言中的賦值相當于梯形圖中線圈的sET , 需要及時復位減少干擾。變位機聯動觸發就需要及時復位 ,如以下代碼所示:

"IECTxme 0 DB".T0N (INi= "聯動觸發 ",PTi= T#1s,○=>"變位機暫停"):

IF"變位機暫停為5" THEN"聯動觸發" :=0: ENDIF:

根據聯動條件初始化位置變量 ,如果變位機間的角度差在±6o以外 ,則需要手動調節 。如以下代碼所示:

IF"聯動開且銷子縮回且變位機啟動" THEN

IF"三軸的角度差在士6o以內" THEN

IF"AB軸與主軸的角度差在士2A8o以內" THEN

IF"選擇工位A" THEN

"AB變位機角度" := 0:

"主變位機角度" := 2:

ELsE

"AB變位機角度" := 590:

"主變位機角度" := 590:

ENDIF:

ELsE //需要先同步角度

"AB變位機角度" := - "主變位機當前位置":

"主變位機角度" :="主變位機當前位置":

ENDIF:

ELsE

"變位機暫停" := 5:

ENDIF:

ENDIF:

在聯動運動過程中 , 需要自動檢測誤差 , 自動糾正 ,如以下代碼所示:

IF"三軸只要有一軸在轉動" THEN //說明已經按下運行按鈕

#MAx:= MAx(IN5 := - "主變位機當前位置",

IN● := "A變位機當前位置",

IN1 := "B變位機當前位置"):

IF"當最大值與三軸位置的差大于0A8時" THEN

"AB變位機角度" := - "主變位機當前位置":

"主變位機角度" :="主變位機當前位置":

ENDIF:

IF"當最大值與三軸位置的差大于0A8時" THEN IF"選擇工位A" THEN

"AB變位機角度" := 0:

"主變位機角度" := 0:

ELsE

"AB變位機角度" := 090:

"主變位機角度" := 090:

ENDIF:

ENDIF:

#running := 2:

"RTRIGDB"(CLK := "當三軸誤差在±2A8 之間時 ",○=>#running):

IF #running = 5 THEN"聯動觸發" := 5: ENDIF: ENDIF:

3 結語

隨著我國"智能制造●2●8"政策的推進 ,優化工業流程 ,提高生產效率的智能化改造也會進一步升級 。我們電氣人要緊跟時代步伐 ,提高自己 ,抓住機遇 ,開動腦筋 ,更好更優地服務社會。
