引言

基于百度地圖,針對現有珠海市氣象探測網的氣象探測設備,建設一套珠海市氣象防災減災探測網新增設備數據監控平臺,將氣象設備的地理分布、氣象要素數據采集系統、氣象要素實時監控系統、氣象要素異常監控報警系統等統一至同一平臺,構造氣象要素統一展示平臺,通過數據采集和網絡傳輸方式,展示各自獨立的智能設備的運行參數、指標等數據,對于異常數據進行多種方式的報警(異常數據顯示紅色),從而縮短判斷故障的時限,提高解決故障的能力,達到實時記錄和監控,有效預警和報警的目的,做到"預防在線、監控在線、管理在線"。

1系統架構

如圖1所示,系統架構分為2層,底層數據采集層主要進行數據的采集、解析、入庫:監控展示層主要把數據從數據庫取出,供前端頁面展示。

2軟件開發環境

系統整體的展示與操作采用B/s架構:后端開發語言:PHP:后臺數據庫:MysOL。

3運行環境

服務器端:windowsserver2012:數據庫:MysOL。瀏覽器端:windowsxP/7/8/10。

4數據采集

基于"場景＋服務"的設計理念,實現探測設備地理分布的顯示、探測設備數據采集、設備動態監控、異常報警等需求,為客戶提供專業化的體驗。

該平臺針對8種氣象探測設備,按照不同的數據存儲方式制定不同的數據訪問策略,對于自動氣象站、生物舒適度等數據直接傳給省局探測數據中心,然后通過省局統一接口平臺(IDEA)對外提供數據服務。氣象設備數據格式多樣,采集頻次高,需要花很大的精力熟悉IDEA平臺提供的接口,然后解析入庫。

對于能見度儀等設備,由于它們是自組網的,可以通過訪問能見度的數據庫,實時讀取數據并加以展示。

對于藍天觀測儀、太陽輻射、GPs/MET水汽觀測等設備,數據是以文件目錄結構的形式進行存儲的,需要訪問該目錄,并解碼入庫,然后再進行數據展示。

5界面展示

5.1地理分布

根據探測設備的安裝位置,將設備的經緯度信息映射到百度地圖上加以顯示,系統默認顯示全部的探測設備,包括自動氣象站、能見度儀、藍天觀測儀、GPs/MET水汽觀測、太陽輻射、生物舒適度、大氣負離子等探測設備,選擇其中任意一個設備,系統就會在百度地圖上單獨顯示該類型的設備。

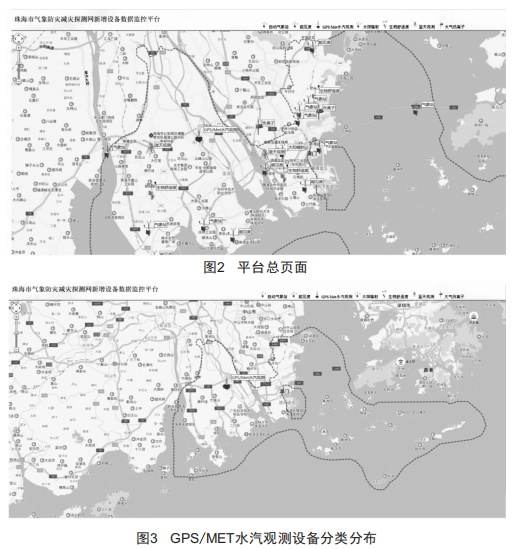

平臺總頁面如圖2所示,設備分類分布顯示如圖3所示。

5.2實時數據監控

實時監控各類數據,后臺通過數據采集程序,自動下載數據并傳到前臺,供前端頁面展示,如圖4所示。

6結語

通過開發本系統,將多源異構數據整合入庫,實現了多種探測設備的實時數據監控,方便了設備運維人員開展業務,縮短了故障處理的時效,在一定程度上提高了單位信息化運維能力與水平。
