引言

電力線路工作中主要采用攜帶型短路接地線(圖1)作為將已停電設備臨時短路接地的安全用具,其作用是泄放停電設備上的剩余電荷,在突然來電時限制設備對地電位的升高。

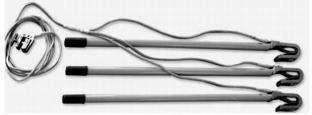

圖1 常用攜帶型短路接地線

1存在問題分析

電網停電檢修時,需在工作地段可能來電各端裝設接地線,裝拆接地線是保障停電作業人員安全的重要舉措。但目前,裝設接地線主要依靠人工轉動接地線塑料護套使接地夾卡緊導線或金屬部位來進行,這樣做對作業人員有很高的操作要求,也會造成操作人員體力急速下降,嚴重情況下甚至會造成手腕酸疼和扭傷,影響裝拆速度、質量及作業人員健康。

2解決方案

為解決上述技術缺陷,研制了一種接地線快速裝拆輔助工具。在接地線塑料護套上加裝快速裝拆輔助工具后,原有來回轉動接地線塑料護套部分改為圓形轉動輔助工具護套部分,將原有通過手腕轉動的方式改為手臂轉動,減少了手腕運動量,大大降低了對作業人員的操作要求及其疲憊度。

3技術原理及實施

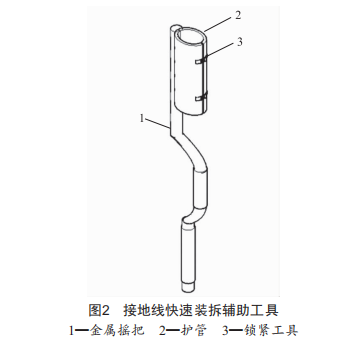

本文所述接地線快速裝拆輔助工具(圖2)由兩部分組成,分別是帶有鎖緊工具3的護管2和"幾"字形金屬搖把1。

(1)"幾"字形金屬搖把:它的后端加裝絕緣護套,中間凸起處添加絕緣護套。

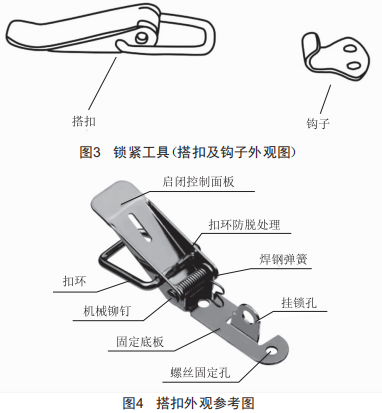

(2)帶有鎖緊工具的護管:它與"幾"字形金屬搖把前端固定。護管2一半通過螺絲固定孔連接鎖扣(圖3),一半通過螺絲固定孔連接鉤子(圖3),然后操作啟閉控制面板(圖4)使護管兩半夾緊。

該接地線快速裝拆輔助工具使用方法如下:通過鎖緊工具將護管與接地線塑料護套部分鎖緊固定,然后左手扶住"幾"字形金屬搖把中部凸起,右手手臂圓形轉動"幾"字形金屬搖把后端的絕緣護套使接地夾卡住導線或金屬部位。

"幾"字形金屬搖把遠離護管的一端還可以增設驅動機構來替代人手進行轉動,更快速高效。驅動機構一般采用電機,電機的轉軸驅動"幾"字形金屬搖把進行轉動。電機是常見的驅動機構,易于設計和實現,只需將電機的轉軸與金屬搖把的尾端進行螺紋連接即可實現驅動金屬搖把旋轉。

本文所述接地線快速裝拆輔助工具有以下特點:

(1)"幾"字形金屬搖把遠離護管的一端可以設置驅動機構,且安裝方便簡單;

(2)帶有鎖緊工具的護管能夠夾緊接地線塑料護套部位。

4實施效果

本文所述接地線快速裝拆輔助工具主要能達到以下效果:

(1)適用于0.4~10kV的接地線;

(2)帶有鎖緊工具的護管能夠夾緊接地線塑料護套部位;

(3)原有來回轉動接地線塑料護套部分改為圓形轉動輔助工具護套部分,將原有通過手腕轉動的方式改為手臂轉動,減少了手腕運動量;

(4)還可以增設驅動機構來替代人手進行轉動,更快速高效。

5結語

本文所述接地線快速裝拆輔助工具,創新性的外型設計使左右手能配合操作,降低了操作要求,改變了操作方法。將原有通過手腕來回轉動的方式改為手臂圓形轉動,降低了高空作業人員裝拆接地線的操作要求和操作疲勞感。

該接地線快速裝拆輔助工具的應用,可以大大提升高空作業人員的接地線裝拆速度、質量,同時降低高空作業人員因手腕過度勞累而受傷的概率。綜上所述,在電網配電運維班組應用這款輔助型工具,既可以提升工作效率,又可以降低勞動強度,一舉兩得,因而其值得廣泛推廣。
