引言

由于電力采集終端間的多平臺硬件存在差異,為此需設計針對性的硬件接口,此時就難以保證多個平臺采用同一套軟件。硬件接口層的抽煉及規范可以很好地梳理出公共點及差異點,而基于硬件接口層設計的軟件平臺具有比較良好的可移植性。硬件接口層就好比樁子,保證了軟件平臺的穩定。

1硬件接口層設計

1.1總體設計思路概述

首先,要設計出較為穩定的硬件接口層,需遵循兩點原則:(1)全面性:(2)模塊化。全面性保證了硬件接口層能夠較好地兼容各個硬件平臺之間的移植,模塊化則使硬件接口層有更好的可閱讀性及可維護性。

為此,針對Ⅰ型集中器、Ⅱ型集中器、Ⅲ型專變進行全面梳理,共同存在的硬件有:ADC、停抄電池、RTC、串口、ESAM、EEPROM、FLASH、USB、GPIO、遙信門節點、以太網及看門狗:差異項如下:I型集中器有載波、按鍵、LCD,Ⅱ型集中器有485-3,Ⅲ型專變存在控制模塊、按鍵、LCD等等。

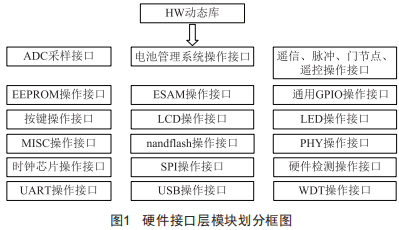

梳理硬件接口層的模塊劃分如圖1所示。

1.2硬件接口層設計約定

為了能夠保證硬件接口層存在較為良好的版本管控功能及可閱讀性,需梳理硬件接口層必須對外提供的版本信息,包括:軟件編譯日期(內部開發人員版本管控)、軟件版本及發布日期(對外發布正式軟件的版本日期)、硬件版本(上層所需進行判斷的硬件版本由硬件接口層統一發布)及硬件版本日期。同時,為了保證硬件接口層軟件設計具有相同的編碼風格,對硬件接口層的接口編寫做如下約定:

(1)接口頭部應進行注釋,列出接口的概要、輸入?yún)?shù)、輸出參數、返回值、實現細節等。

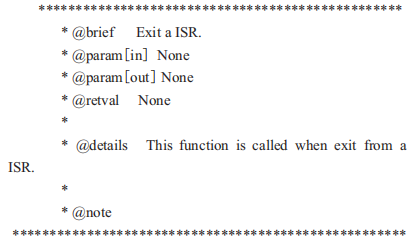

(2)接口頭部注釋應放在源碼文件中的接口上部,在聲明文件中可以不注釋或簡單注釋,譬如以下注釋風格:

1.3硬件接口層具體模塊設計

針對上述模塊,設計的關鍵在于梳理各模塊所需提供的功能,要求如下:

(1)電源管理模塊需涵蓋備用電池充放電、法拉電容充放電及時鐘芯片電池電壓檢測功能。

(2)遙信、脈沖、門節點、遙控模塊需支持脈沖門節點輸入檢測以及與控制模塊通信功能。

(3)EEPROM、nandflaSh模塊需提供初始化、擦、寫、讀、檢驗數據接口。

(4)ESAM模塊需提供與安全模塊收、發以及異步的讀寫接口。

(5)GPIO模塊需提供更為底層的直接操作硬件IO讀寫的接口,以及支持IO檢測中斷觸發的鉤子函數。

(6)按鍵模塊需提供按下、釋放的檢測接口以及實時讀取鍵值的功能。

(7)液晶模塊需支持液晶初始化、刷屏、畫點、設置背光、調整占空比、清理緩存及更新部分區域的操作方法。

(8)LED模塊需提供任務式的持續點亮LED接口,包含閃爍、占空比輸出及正常開關功能。

(9)MISC模塊為輔助工作模塊,其需要提供主工作電源檢測、設備電源控制、設備復位控制及SIM卡加熱接口。

(10)PHY模塊需提供寄存器檢測、link燈控制、網線接入檢測以及MAC、IP、GateWay等參數的設置接口。

(11)時鐘芯片模塊需提供硬件時間判斷的正確性、RTC芯片初始化、設置讀取硬件時鐘、秒脈沖輸出及RTC溫度獲取接口。

(12)SPI模塊需提供初始化、更改片選、更改速率、收發以及保護總線的上鎖/解鎖接口。

(13)串口模塊需提供串口收發、驅動打開、參數更新以及波特率自適應接口。

(14)USS模塊需提供設置USS工作模式、開關USS工作電源、USS總線重啟功能以及獲取正在連接的USS設備類型。

(15)BWD模塊需提供軟狗初始化、硬狗初始化、設置看門狗超時時間以及軟硬狗的喂狗操作。

(16)同時,為了保證硬件功能可靠,需提供各模塊的硬件接口測試功能。

1.4硬件接口層動態庫封裝

為了保證硬件接口層的可共享性,將硬件接口層封裝為動態庫,提供給多個進程調用,以降低代碼冗余,提高代碼的維護性,減少代碼空間。

2硬件接口層更改成果

發布硬件接口層以后,即保證了多個硬件平臺的軟件通用性,也能夠減少2600+行冗余代碼,提高系統的穩定性。同時,動態庫的設計保證了硬件接口層由專人即可維護,提高了可迭代性。并且,全面的白盒測試以及現場多臺區的掛網運行測試驗證了硬件接口層穩定性遠超未歸納硬件接口層的軟件版本,效果顯著。

3結語

總之,電力采集終端的產品迭代十分頻繁,且硬件平臺眾多,這就意味著抽象出中間層非常重要,能起到分離上位軟件和下層硬件的作用:并且將硬件接口層封裝成動態庫進行共享,提高了資源的利用率,減少了空間的浪費。需要注意的是,更改后必須經過全面的白盒、黑盒測試以及多臺區的掛網運行測試,驗證其穩定性后才能上線。
