引言

目前大型燃煤電廠脫硝系統采用選擇性催化還原法(SCR)。通過現場大量的工程應用實踐發現,SCR脫硝系統存在出口NOC濃度分布不均勻,氨逃逸量高等問題,造成空氣預熱器硫酸氫氨沉積,導致空氣預熱器堵塞被迫停機,嚴重影響機組安全穩定運行。因此,開展空氣預熱器防止硫酸氫氨沉積堵塞等技術改造,以及SCR脫硝系統優化,包括噴氨格柵調整,脫硝系統導流板優化,CEMS測點完善等是保障脫硝系統安全穩定運行,防止空氣預熱器堵塞的關鍵技術手段。

本文開展了空氣預熱器現場技術改造,主要目的是通過空氣預熱器結構優化,減輕硫酸氫氨沉積,同時降低鍋爐排煙溫度,提高鍋爐運行經濟性?？諝忸A熱器改造后進行了現場性能評估試驗,為準確評估空氣預熱器改造技術效果提供了重要的依據。

1鍋爐設備介紹

某電廠1、2號鍋爐是超臨界參數變壓直流爐,為東方鍋爐廠生產的單爐膛、一次再熱、平衡通風、露天布置、固態排渣、全鋼構架、懸吊結構I型鍋爐,額定容量為600MW。

1、2號鍋爐分別配用兩臺東方鍋爐廠生產的容克式空氣預熱器,脫硝改造前型號為LAP13494/886,空氣預熱器密封結構采用雙道密封技術,轉子直徑為13494mm,轉子轉速為0.99r/min。轉子的主軸與外圓筒之間沿徑向設有48道倉格板,將整個轉子沿端面均勻分為48個扇形倉格,每個倉格的扇形角角度為7.5o。每個扇形倉格中有四道橫向隔板,形成5個小倉格,整個轉子共有240個小倉格,全部蓄熱元件分裝在扇形倉格內。

2空氣預熱器存在的技術問題

2013年,該電廠1、2號鍋爐進行了脫硝系統改造,其間,更換了鍋爐空氣預熱器全部換熱元件。自脫硝系統投運以來,空氣預熱器壓差增大問題日趨嚴重:一是啟機之后的初始壓差不斷增大,二是運行中的壓差不斷增大。600MW負荷下各空氣預熱器壓差高值達3000Pa,其中A側空氣預熱器壓差最高值超過5000Pa,造成A側一次風機頻繁失速、喘振,嚴重影響設備安全運行。

3空氣預熱器技術改造內容

2017年1、2號爐停機期間換熱元件解體檢查情況如下:

1號爐空氣預熱器發現中層換熱元件大部分波紋板之間存在嚴重的灰垢堵塞現象,部分區域灰垢板結較硬,部分波紋板銹蝕嚴重,僅有約1/5的煙氣通道可以流通,上層換熱元件比較干凈。

2號爐空氣預熱器同樣發現中層換熱元件下1/3部分存在較嚴重的堵灰現象,但多數區域灰垢比較松散,元件銹蝕也比較輕微:下層換熱元件末端約200mm高度部分存在較嚴重的灰垢板結,往上其余部分比較干凈。

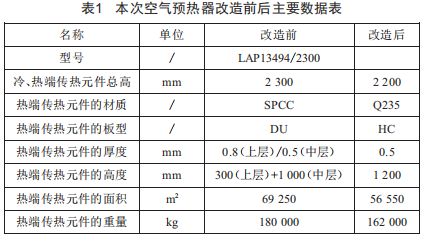

為解決熱段中上層蓄熱元件容易堵塞的問題,電廠對空氣預熱器進行了技術改造,改造的主要方案是對中上層熱段空氣預熱器換熱元件進行合并,其中合并前上層高度為300mm,中層高度為1000mm,合并后高度為1200mm,同時采用了防堵能力更好的HC波形的蓄熱元件,改造前后空氣預熱器熱端蓄熱元件主要參數對比如表1所示。

4空氣預熱器技術改造后現場優化試驗

為了驗證空氣預熱器改造的技術效果,改造后進行了空氣預熱器漏風率、空氣預熱器阻力、空氣預熱器進出口煙氣溫度的現場測量工作。

4.1空氣預熱器漏風率測試結果

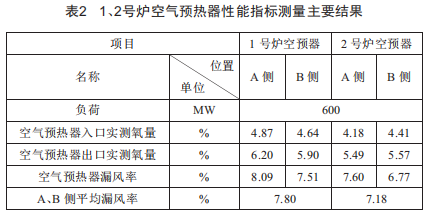

600MW穩定負荷工況下,分別測試兩臺鍋爐空氣預熱器進、出口煙氣成分,計算空氣預熱器漏風率,主要結果如表2所示。

如表2所示,1號鍋爐在600MW負荷下,A側空氣預熱器漏風率為8.09%,B側空氣預熱器漏風率為7.51%,兩側均值為7.80%。

2號鍋爐在600MW負荷下,A側空氣預熱器漏風率為7.60%,B側空氣預熱器漏風率為6.77%,兩側均值為7.18%。4.2空氣預熱器阻力測試結果

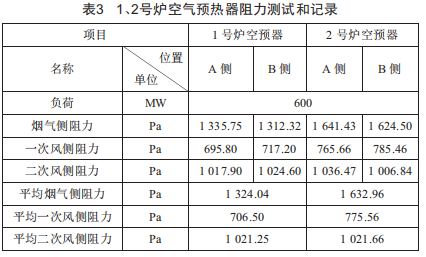

在600MW負荷下鍋爐穩定運行時,分別對1、2號鍋爐空氣預熱器進、出口煙道的靜壓差進行測試,得到煙氣側阻力:同時記錄表盤顯示的空氣預熱器一次風和二次風之間的壓差,得到空氣側阻力,測試結果如表3所示。

由表3可知,1號鍋爐在600MW負荷下,A側空氣預熱器煙氣側阻力為1335.75Pa,B側空氣預熱器煙氣側阻力為1312.32Pa,兩側平均值為1324.04Pa:一次風側空氣預熱器平均阻力為706.50Pa:二次風側空氣預熱器平均阻力為1021.25Pa。

2號鍋爐在600MW負荷下,A側空氣預熱器煙氣側阻力為1641.43Pa,B側空氣預熱器煙氣側阻力為1624.50Pa,兩側平均值為1632.96Pa:一次風側空氣預熱器平均阻力為775.56Pa:二次風側空氣預熱器平均阻力為1021.66Pa。

4.3空氣預熱器進出口煙溫測試結果

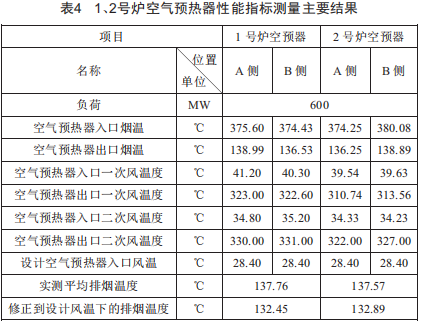

600MW穩定負荷工況下,分別測試兩臺鍋爐空氣預熱器進、出口煙氣溫度,同時記錄表盤相關風溫參數并對排煙溫度進行修正,主要結果如表4所示。

由表4可知,1號鍋爐在600MW負荷下,空氣預熱器入口煙溫平均值為375.02℃,空氣預熱器出口平均一次風溫為322.80℃、平均二次風溫度為330.50℃,修正到設計空氣預熱器入口風溫條件下的平均排煙溫度為132.45℃。

2號鍋爐在600MW負荷下,空氣預熱器入口煙溫平均值為377.17℃,空氣預熱器出口平均一次風溫為312.15℃、平均二次風溫度為324.50℃,修正到設計空氣預熱器入口風溫條件下的平均排煙溫度為132.89℃。

5結論

本文針對某電廠1、2號鍋爐自脫硝系統投運以來,空氣預熱器壓差不斷增大,嚴重影響鍋爐安全穩定運行的情況,開展了空氣預熱器改造,同時進行了改造后的性能評估。主要結論如下:

(1)為解決熱段中上層蓄熱元件容易堵塞的問題,電廠對空氣預熱器進行了技術改造,改造的主要方案是對中上層熱段空氣預熱器換熱元件進行合并,其中合并前上層高度為300mm,中層高度為1000mm,合并后高度為1200mm,同時采用了防堵能力更好的Hc波形的蓄熱元件。

(2)空氣預熱器改造后,1號爐600MW負荷下,A、B側煙氣側阻力平均值為1324.04Pa:2號爐600MW負荷下,A、B側煙氣側阻力平均值為1632.96Pa。

(3)空氣預熱器改造后,1號爐600MW負荷下,排煙溫度為132.45℃:2號爐600MW負荷下,排煙溫度為132.89℃,在正常范圍內。

本文的系統研究成果,為同類型機組空氣預熱器優化技術改造提供了有益的參考和借鑒,具有一定的理論價值和工程應用效果。
