引言

近年來,隨著科技的飛速發展,語音識別技術也逐步從實驗室走向市場。語音識別技術就是將人類語音內容轉換成可讀的計算機文本或命令,通過與機器的"語音交流",讓其明白且去執行人的意圖。它使人類解放了雙手,擺脫了鍵盤或遙控器的束縛,這一獨有的優勢勢必會使語音控制技術迎來更廣闊的應用前景。

1硬件方案設計

1.1硬件總體設計

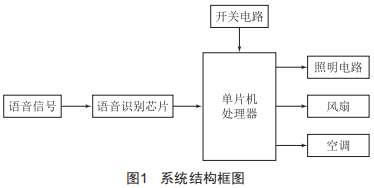

本文研究以非特定人語音識別對家電進行相關控制,通過將語音轉換成相應的指令對家電進行控制。系統的整體結構框圖如圖1所示。整個系統的硬件電路包含語音識別電路和家電控制電路,其中語音識別電路是以STC11L08xE為核心對語音進行識別和轉換的,家電控制電路部分則是以STC89C52為核心對外設(如LED燈、風扇、顯示屏)進行控制的。

1.2語音識別電路

1.2.1語音識別原理

語音識別芯片LD3320采用ASR技術,該芯片自帶16位AD/DA轉換器和功放電路,麥克風、耳機等聲音輸出設備可以直接與芯片管腳連接。非特定人語音經過MIC送入LD3320之后,語音識別模塊會對接收到的聲音信號進行頻譜分析,并提取出特征信息與事先準備好的關鍵詞列表中的拼音串進行匹配,將得到的匹配結果存入相關寄存器中,由單片機取出匹配的結果并進行相應操作。

1.2.2LD3320語音識別模塊

語音識別模塊的主控芯片為STC11L08xE,內置掉電檢測電路、看門狗和EEPRoM功能,具備2個16位定時器、3個時鐘輸出口和1個獨立通用全雙工異步串行口。該模塊還加入了電源轉換電路,提供穩定的3.3V電壓供模塊使用,同時未被利用的單片機I/o口引出至插排處,方便對外設直接控制。

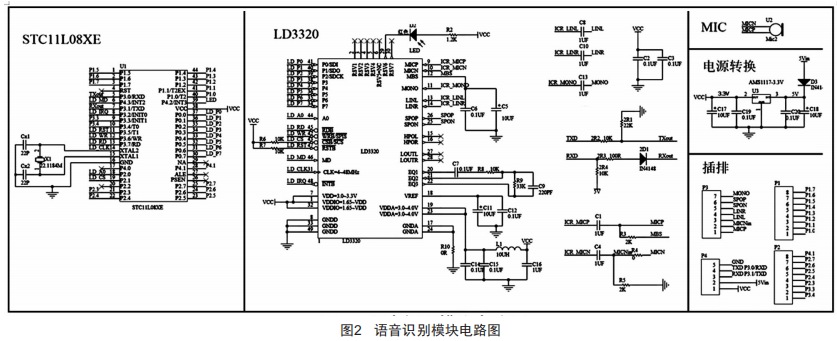

語音識別模塊電路圖如圖2所示。

1.3家電控制電路

家電控制電路以STC89C52單片機為核心,通過串行通信獲取來自語音識別模塊的命令,實現對家電系統的控制。具體包含以下幾個模塊:

1.3.1智能燈控制

智能燈的控制是通過改變PwM波占空比來實現的。在程序初始化段設置了導通占空比的初值,當收到"調亮燈光"語音指令時,PwM波導通占空比增大,智能燈變亮:反之變暗。為了讓燈光調節更加"智能",還加入了光敏傳感器用以檢測環境光亮度,利用A/D轉換讀取編寫判斷程序調節燈光變化等級。

1.3.2溫度控制

溫濕度檢測采用DHL11模塊,該模塊能夠實時檢測環境溫濕度,當溫度高于設定上限值時,配置的風扇會自動打開:另外加入了"打開風扇""關閉風扇"等常用指令,通過語音能夠隨時進行溫度控制。

1.3.3顯示控制

顯示模塊采用12864顯示屏,該顯示屏支持中文顯示,適用范圍廣。當單片機收到"調亮燈光"命令時,智能燈會變亮,同時顯示屏上會顯示"智能燈已調亮,當前燈光亮度為××"字樣,對風扇控制效果亦是如此。

24軟件設計案

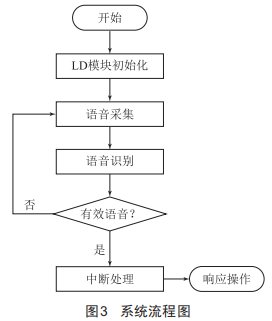

系統軟件主要包括語音識別程序和家電控制程序,語音識別程序主要完成識別模塊的初始化、關鍵詞添加、語音識別和響應中斷,家電控制程序對語音識別命令進行配置,用以調節亮度、溫度等操作。具體流程如圖3所示。

2.1語音模塊初始化

采用集成設計LD3320模塊,首先對時鐘頻率、ADC專用控制、DSP模塊和ASR模塊等進行初始化,設定FⅠFI0Ex上下限并調整MCT、DSP參數。

2.2添加拼音串和識別碼

語音識別的結果依賴于拼音串與識別碼的匹配,外部采集的信號需要先經過語音識別器與拼音串相匹配,再通過對應的識別碼進行操作。拼音串與識別碼的添加程序如下:

2.3語音識別

語音識別模塊開始工作后,首先關閉外部中斷,在此期間對ADC增益進行設置,并調節麥克風音量和靈敏度。之后通知DSP開始進行語音識別,打開外部中斷后等待中斷信號產生。

3驗證測試

為了檢測語音識別的效果,本文進行了相關測試。首先將程序下載到單片機內,通過串口調試輸出識別后的文字:然后將識別的正確次數和正確率記錄下來。實驗結果表明,語音識別模塊工作穩定,識別精度高,對不同人群識別差異較小。當把測試距離由0.1m增加到0.2m時,實驗測試的準確度稍有下降,但識別精度仍然保持在90%以上。

4結語

語音識別技術的發展為語音智能家電控制系統的設計提供了可行性方案。本文所設計的語音識別家電控制系統采用一體化語音識別模塊,并在此基礎上通過串行通信單片機對家電進行語音控制,不僅拓展了原有模塊的Ⅰ/O口數量,而且使硬件功能更加獨立。該語音識別模塊工作穩定、識別能力強,通過改變關鍵詞,能夠完成不同的語音識別,具有操作簡單、可利用場合多的特點。
