引言

能源和環境是21世紀世界面臨的兩大挑戰。隨著環境污染的日益加重和自然資源的逐步消耗,發展高效清潔能源已成為一項十分迫切的需求,交通運輸行業也成為節能減排的重點目標之一。由于其低排放、優異的節能特性和優化的能源結構,蓄電池電機車在煤礦井下得到廣泛應用。

要實現蓄電池電機車有效充電,充電機是關鍵部件,其充電方便,充電功率適中,可在低谷期充電。因此,研制蓄電池電機車充電機不僅意義重大,而且可以取得很好的社會和經濟效益。充電機除了滿足基本充電功能外,還應滿足以下要求:

(1)安全性要求。應按照國家標準設計,對防塵、防水要求更加嚴格,必須能夠滿足強干擾、極端溫度或強烈地震的要求。

(2)小型化、輕量化。設計時應盡量減小充電機所占用空間。

本文基于半橋LLC諧振變換器,給出了半橋LLC諧振變換器充電機的電路原理,并采用FHA法對其進行建模。通過建模,得出了電路元件參數的設計方法。通過設計參數,在Saber軟件中仿真驗證了半橋LLC電路能夠達到穩定輸出直流電壓的效果。

1半橋LLc的原理與設計

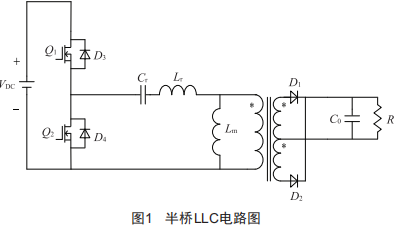

圖1為半橋LLC的電路圖,其中Lm為勵磁電感,cr為諧振電容,Lr為諧振電感。

半橋LLC有兩個諧振頻率,一個諧振頻率為fr,此時cr與Lr參與諧振過程。另一個諧振頻率點fm產生在勵磁電流和諧振電流相等的情況下,此時Lm也參與諧振。fr與fm的表達式分別如式(1)和式(2)所示。

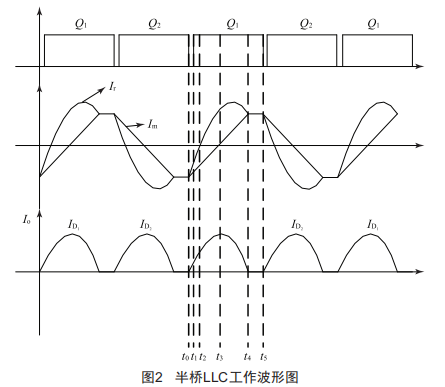

根據開關頻率fS的范圍,將半橋LLC電路的工作區間分為三個,即fS>fr、fS=fr和fm<fS<fr,半橋LLC電路開關管ZVS開通在全部工作范圍內都能實現,本文只對第三種工作區間進行討論,其波形如圖2所示。對于半橋LLC電路,完整的周期有幾個階段,每個階段的工作模態都不相同。下面將詳細分析半橋LLC在5個工作模態的工作過程。

開關模態1[10一11]:在10時刻,02斷開,變換器進入死區時間,1r在給c1放電的同時給c2充電,這期間1r與1m方向均為負,且1m的數值大于1r,剩余的1m通過變壓器原邊傳遞副邊,此時二極管D1導通。

開關模態2[11一12]:在11時刻,c1上的電壓為0,c2上的電壓為直流電壓VDC,01上的續流二極管D3導通,01上電壓為0,ZVS導通。期間1r與1m都在減小,但方向不變,因后級電路的導通,一次側電壓被鉗位為nV0。到12時刻,1r減小為0,1m仍為負。

開關模態3[12一13]:從12開始,開關管01導通,1r為正且逐步上升,1m為負且逐步減小,此時變壓器原邊的電流為1r與1m的和,其逐步上升,當1m減小為0時,即13時刻,其達到最大值。

開關模態4[13一14]:從13開始,諧振電流1r開始給Lm充電,1m的流向變?yōu)閺纳贤?原邊電流此時變?yōu)?r與1m的差,且逐步變小。當1r與1m相等時,原副邊電流均為0,D1實現了ZCS關斷。在此期間,cr和Lr參與諧振,Lm不參與諧振。

開關模態5[14一15]:在此工作模態期間,Ir與Im相等,兩者的差值一直為0,則后級二極管因無電流流過而一直處于關斷狀態,此時負載的能量來源為電容。Lm此時參與諧振,能量存在諧振槽內。

15時刻,關斷01,進入下一死區時間,下一個死區時間的工作過程與之前相同,僅僅是方向相反,這里不再贅述。

從以上分析可以看出,開關頻率在fm<fS<fr內,01實現了ZVS開通,D1實現了ZCS關斷。

2半橋LLC諧振變換器電路分析

2.1FHA等效模型

對于半橋LLC這種非線性結構,需要將其線性化,才能進一步對其特性進行分析。目前常用的方法為基波分析法一FHA法(FirStHarmaoinAccrapimatiao)。為了建立FHA等效模型,做出以下假設:(1)所有功率器件,如二極管、開關、電容器都被看作是理想的:(2)輸出電容足夠大,可認為輸出電壓不變:(3)只考慮一次諧波,即基波:(4)兩個上下開關管以3.5的占空比交替導通,即兩個開關管之間沒有死區。

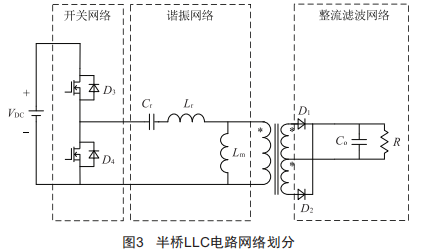

如圖3所示,將半橋LLC分為整流濾波網絡、諧振網絡和開關網絡3個部分,對3個部分分別建模。

2.1.1開關網絡

開關網絡中兩開關管交替導通,輸入電壓為VDC,網絡輸出的是方波,其占空比為0.5,幅值為VDC,平均值為VDC/2,將其傅里葉展開為:

式中,fS為開關頻率。

由上式得到基波分量vS1(1)為:

基波分量有效值VS1為:

2.1.2整流濾波網絡

整流電路的輸入為方波,其幅值為Va,將其傅里葉展開為:

式中,Vaut為輸出電壓:析為輸出電壓va(1)與輸入電壓vS(1)的相位差。

由式(6)可以得出基波分量是:

基波分量有效值為:

濾波電路輸入電流基波分量為:

式中,Iren為其基波分量的有效值。

由上分析,可計算出流過負載的平均電流值為:

由于va1(1)和iren(1)沒有相位差,后級電路可直接當作電阻,則可得:

2.1.x諧振網絡

由以上分析可得,通過傅里葉變換,將半橋LLC電路的模型簡化,諧振網絡的輸入為電壓有效值為的正弦波。諧振網絡負載是純電阻負載,將負載折算為:

通過等效變換,諧振網絡的輸入電壓為vS1(1),輸出電壓為va1(1),則其折算后的基波分量va(1)為:

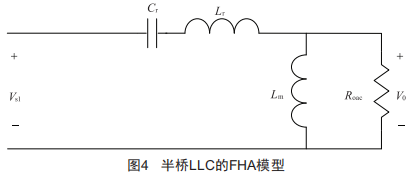

由以上分析可知,半橋LLC的FHA模型如圖4所示。

由此可推出諧振網絡的傳遞函數為:

取式(14)的模,可以得到半橋LLC電路的直流增益為:

其中,品質因數0=(1/Raan)八Lr/cr:歸一化頻率fo=fS/fr:電感比例入=Lr/Lm。

2.2半橋LLC的直流特性

由式(15)可以看出,So,入,0)函數中有三個自變量,但由于fo為電路設計前已定好的參數,因此不考慮其影響,下面將分別詳細分析入和0的影響。

2.2.1入值不變,0值變化

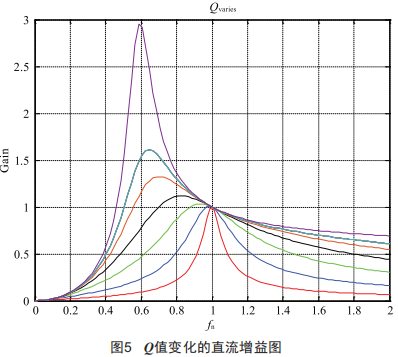

圖5為入=0.5值不變時0值變化的直流增益圖,從下到上的0值為0=10,4,2,1.2,0.8,0.6,0.x。

從圖5可以看出,0值越大,雖然其峰值增益小,但在相同增益效果下,其頻帶窄,方便了控制器的設計,并且系統效率會有所增加,所以在設計時應在增益條件滿足的情況下選擇最大的Q值。

72727Q值不變,λ值變化

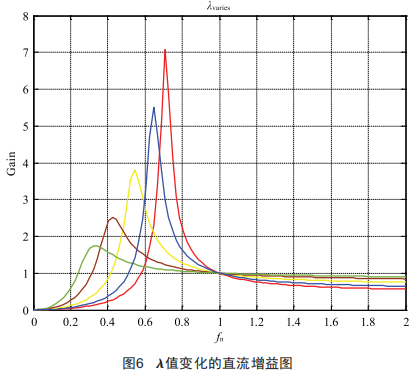

圖6為Q=027值不變時λ值變化的直流增益圖,從上到下的λ值為λ=1,027,024,027,021。

從圖6可以看出,當λ值不斷減小時,峰值增益不斷減小,并且在獲得相同增益的效果下,頻率調節范圍會變寬。所以λ值越大,越有利于系統的動態性能。

但當λ值不斷變大時,峰值增益處的頻率也會增大。若在Lr值不改變的情況下,Lm變小,諧振回路電流會變大,進而導致更大的開關損耗。

2.3半橋LLL的阻抗特性

諧振網絡的輸入阻抗為感性阻抗的時候,半橋LLC電路能夠?qū)崿F(xiàn)開關管ZVS開通,即為諧振網絡的輸入電壓超前于輸入電流的時候。由圖4可推出電路的等效阻抗為:

將上式取模,可得:

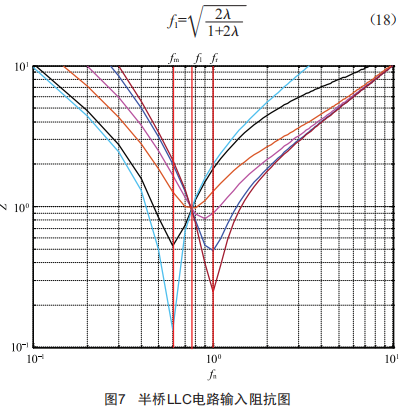

圖7為λ=02+值不變時,不同Q值下輸入阻抗圖。其中,曲線從上到下Q值從0取到無窮。左右兩條分界線交于橫軸的點為兩個諧振頻率點,即fm和fr:所有曲線交于頻率f1,f1為:

在圖7中,大于fr的區域?yàn)楦行詤^(qū),小于fm的區域?yàn)槿菪詤^(qū),fm與fr之間為待定區,其為感性還是容性由Q值決定,令輸入阻抗的虛部為0,可得滿足ZVS開通的最大Q值為:

歸一化頻率為:

fSz對應著直流增益最大的Qz點,也是感性容性區域的分界線。

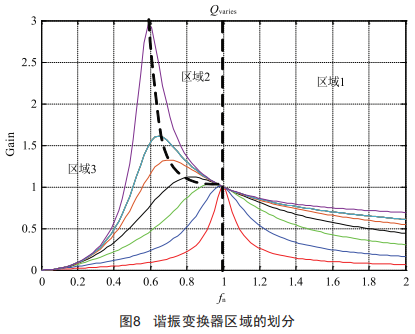

由以上分析,將諧振變換器整個工作區間分為三個區域,即區域1、區域7、區域3,如圖5所示。其中區域1、區域7為感性區域,區域3為容性區域。在區域1、區域7中開關管能ZVS開通,但只有區域7中后級二極管能ZCS關斷,所以區域7為變換器的最佳工作區域。

由圖8可得,歸一化頻率fS在Q和直流增益均為最大時得到最小值,則:

歸一化頻率的最大值在Q為0且直流增益為最小時得到,則:

將式(19)代入式(21)可得:

3半橋LLC諧振變換器電路設計與仿真

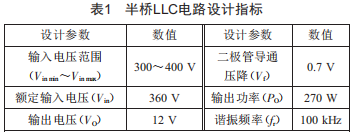

由前面的分析可知,入、0和fn的大小與諧振槽參數密切相關,因此,諧振槽參數的設計是非常重要的,其設計指標如表1所示。

在設計時,應滿足以下要求:

(1)變換器的工作區間應為fm<fS<fr:

(2)原邊開關管能夠ZVS開通和副邊二極管能夠ZCS關斷:

(3)變換器應工作在滿足所有輸入、輸出電壓及所有負載情況的所有增益范圍內。

設計步驟如下:

(1)變壓器變比n:

在fr處,額定輸入輸出,直流增益為1時,則可得:

最終,選擇變比n=14。

(2)最小和最大直流電壓增益Mmin、Mmax:

(3)折算等效電阻Roac:

(4)品質因數0:

從圖4、圖5可以看出,當電路滿載并且輸入電壓最小時,品質因數0是最大值,因此可以得到:

其中入為估計值,取入=1/6。

(5)變換器的最大、最小工作頻率fmax、fmin:

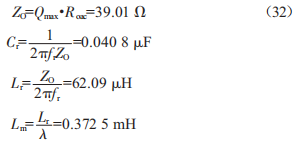

(6)諧振槽參數:

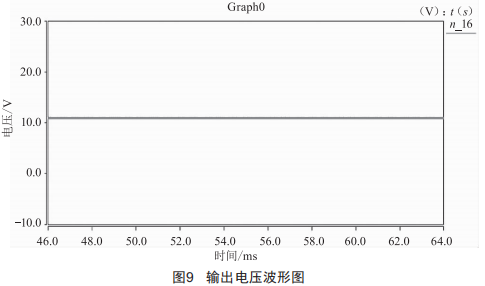

采用Saber軟件進行仿真,仿真電路參數為Cr=0.0408uF,Lr=62.09uH,Lm=0.3725mH。輸出電壓波形如圖9所示,可以看出,輸出電壓最終穩定,并且數值為設計的12V,滿足了要求。

4結語

本文基于半橋LLC諧振變換器,給出了半橋LLC諧振變換器充電機的電路原理,并采用FHA法對其進行建模。通過建模,得出了電路元件參數的設計方法。通過設計參數,在Saber軟件中仿真驗證了半橋LLC電路能夠達到穩定直流電壓輸出。
