我看到好多人的座右銘或者個人簽名上面寫著：Make progress every day!

每天進步一點點，做起來其實挺難的。

剛剛翻看我2年前畫的原理圖特別有感觸，發現好多地方設計不合理，以前設計的時候對硬件開發的理解浮于表面，直接看demo或者推薦電路，元器件的選型也不是太準確，從來不會去想為什么，只要功能達到就可以了。而現在對于細節的把控更精準了，好壞一下子就能看出來。

因此工程師需要回頭看，把自己的設計都保存下來，好的壞的都是自己的寶貴經驗啊！

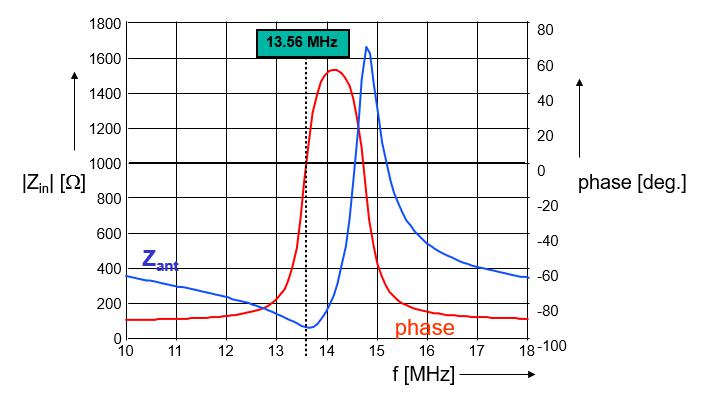

分享一下RFIF的原理圖和PCB，我修改好后上傳到網盤，有興趣的朋友可以自行下載。其實原理圖設計并不難，主要是了解RFID通信的原理，通信協議，通信距離的調試通過方框內的C1和C2電容，調諧達到相應的頻率即可，如果沒記錯的話，調整好的頻率不是準確的13.56MHz，應該會高一點達到14.2MHz左右，這樣無源的線圈卡片接近時，通信的頻率會處于13.56MHz的諧振狀態。

工作頻率：13.56MHz±7kHz

數據速率：106kbit/s

數據位調制：OOK/BPSK

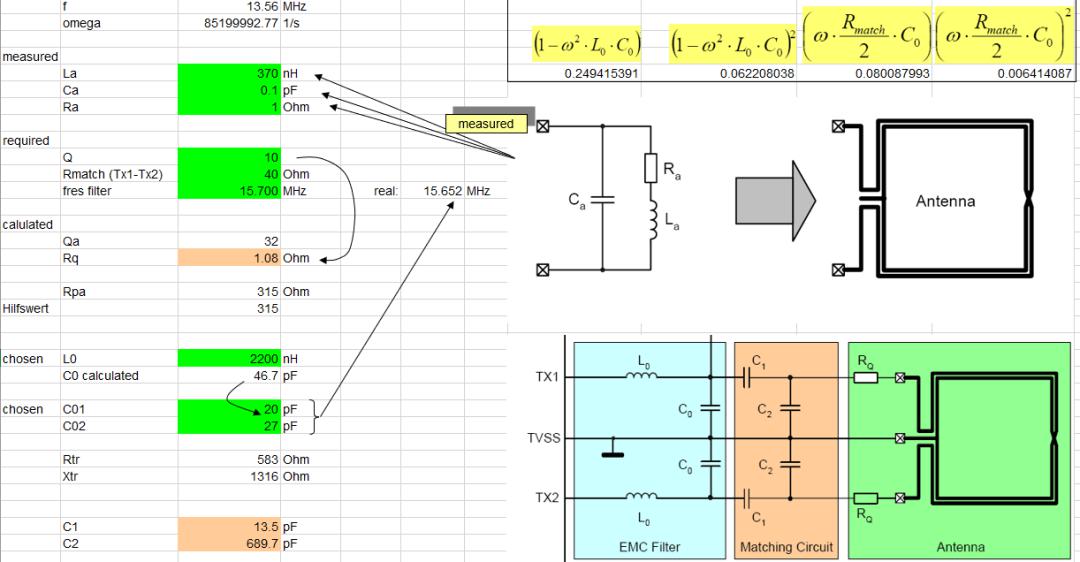

調試工具：官方EXCEL

天線設計：按照現有面積要求走線，主要是考慮電感量。下圖是差分式天線，中間連接點電流為0。

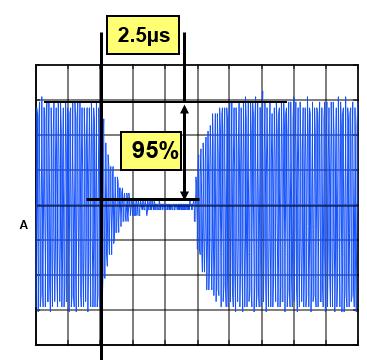

示波器測試發射波形：檢查Q值

（有個計算的公式，Q值大了會相鄰的波堆起來，Q值小了正弦波下降波形應該沒這么陡）

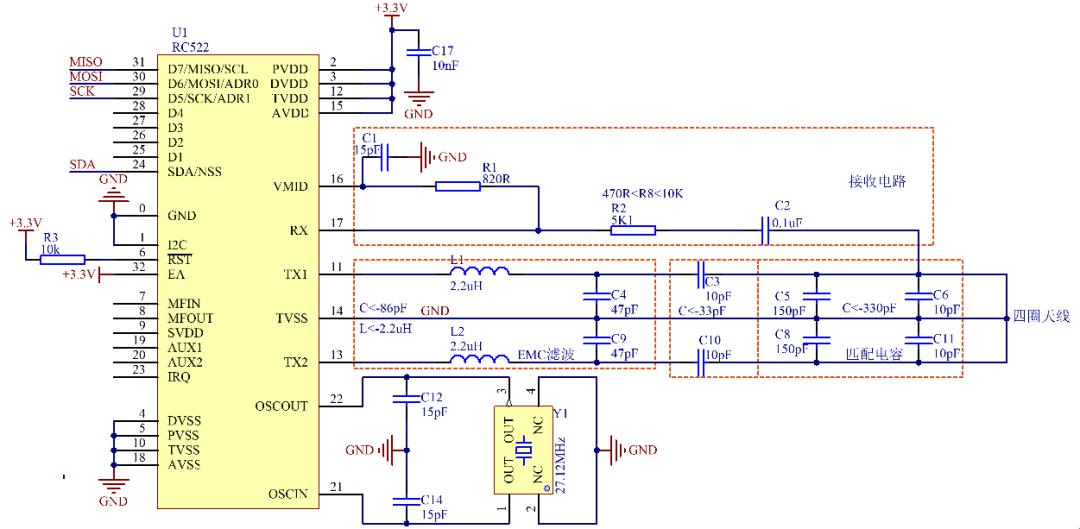

RFID IC：RC522

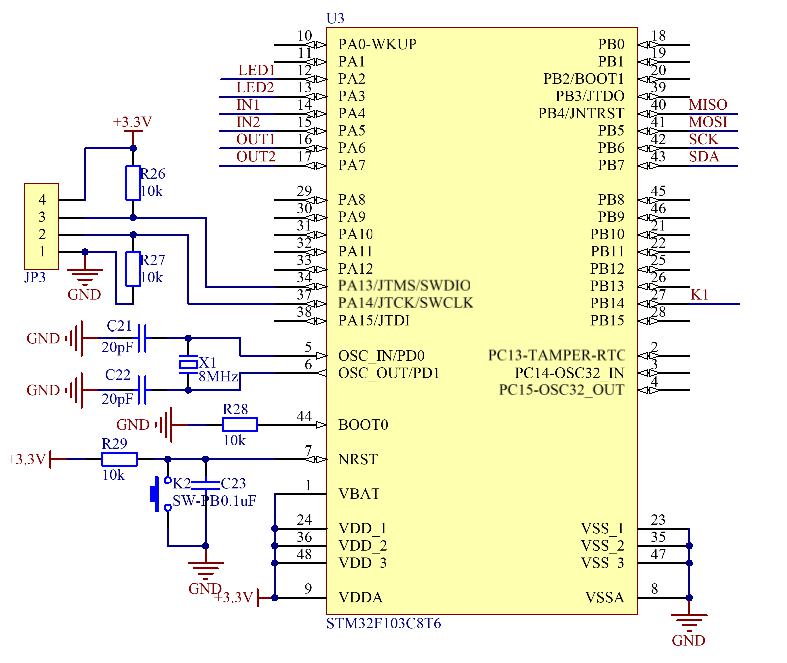

單片機：STM32F103C8T6

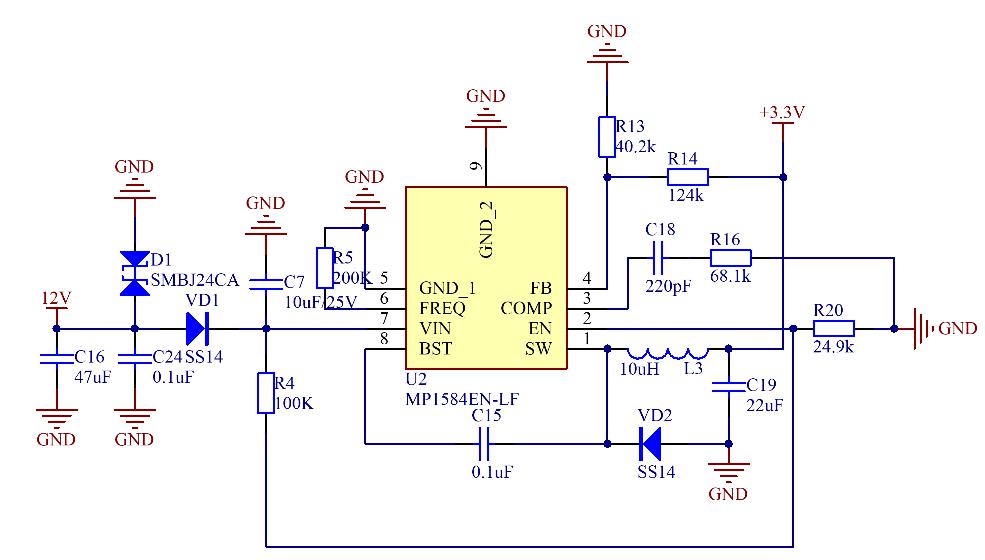

電源：MP1584
