使用本設計實例中描述的快速動態負載來測試電力系統的瞬態響應可以揭示許多關鍵的運行特性?？焖匐娏麟A躍導致的電壓偏差可以提供對穩壓器相位裕度的深入了解。此外，對于距離負載點有一定距離的電源，瞬態測試可以幫助確定有效的串聯互連電感、并聯電容和 ESR。雖然商業電源的相位裕度通常由供應商驗證，但添加遠程感應通常會破壞電源的穩定性。互連電感和負載電容會在調節器控制回路反饋中引入額外的相移，從而影響穩定性。

許多工程師已經看到了穩壓器輸出上的低頻正弦波。

對組裝系統執行瞬態測試可以快速檢查系統的動態調節穩定性和準確性。大多數商用動態電子負載的電流轉換速率都相當慢，這往往會限制它們?cè)跍y(cè)試更快的調節器控制回路中的用處，這些調節器控制回路通?？梢栽诖筘?fù)載瞬態后的 50μs 或更短的時間內達到穩定狀態。許多大功率系統需要 10A/μs 或更高的電流轉換速率。

圖 1是對應用說明的改編，有一些顯著的改進。最大功率已增加到 150W，專為 3.3V、5V 和 12V 穩壓器輸出而設計。R1-R3 形成由單個 N 溝道低側 MOSFET 切換的電阻負載。負載電阻器的尺寸和填充可以實現大量可能的負載組合。

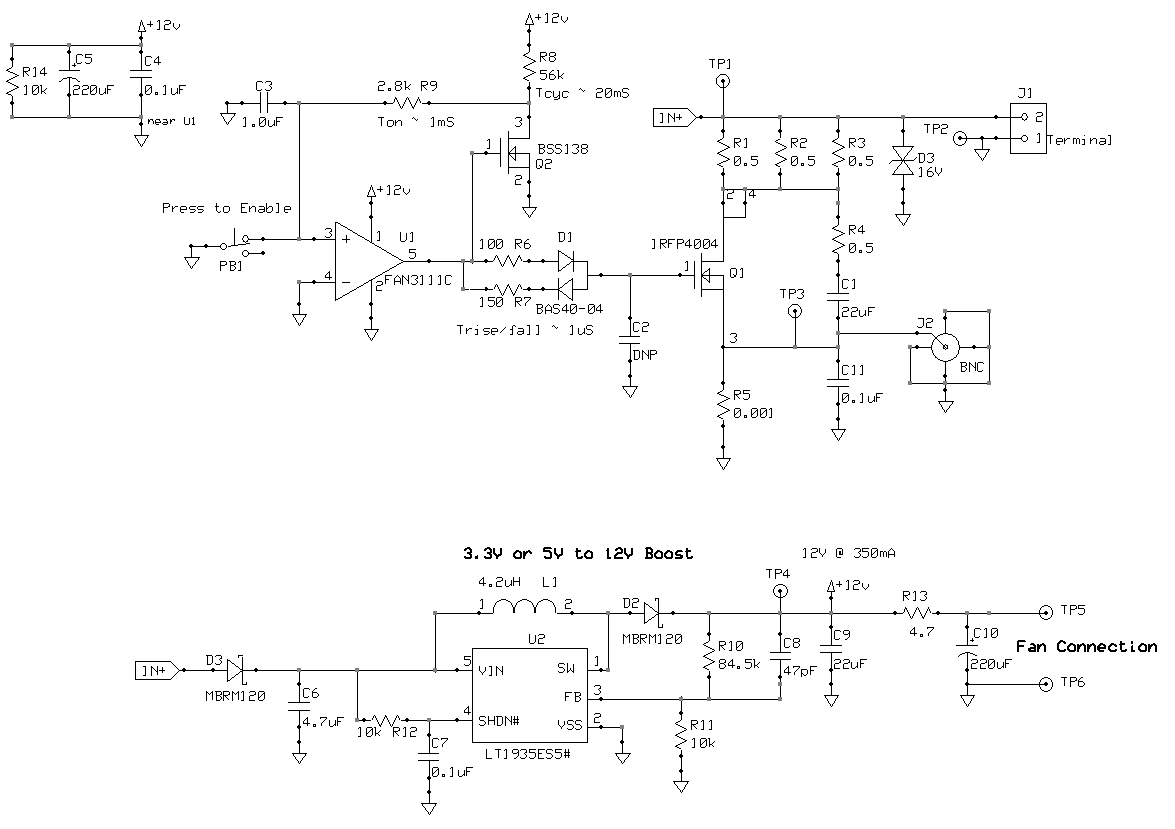

圖1 瞬態負載測試儀示意圖

在電路的核心，帶有施密特觸發器輸入的MOSFET 驅動器 U1用于驅動 MOSFET，并與 Q2、R8、R9 和 C3 形成張弛振蕩器。對于所示的組件值，占空比約為 5%，周期時間為 20ms。具有相對低的占空比允許適度的冷卻解決方案。

R6 和 R7 結合 MOSFET 的輸入電容 C ISS獨立調整上升和下降時間。根據所示值，上升和下降時間約為 1μs。在此壓擺率下，峰值 MOSFET 柵極電流約為 +110/-75mA，遠低于 U1 的最大額定電流 1.4A?？梢蕴砑?C2 以進一步減慢邊緣速率。由于 1μs 的上升/下降時間和相對較大的柵極電阻器增加了耗散阻尼，MOSFET 柵極開關諧振不會很顯著。當 MOSFET 關閉時，R4 和 C1 有助于抑制線路諧振。R4 的值由有效線路電感和輸入電容確定。事實證明，0.5O 的值對于典型的布線場景是有效的。

此實現的更方便的功能之一是與 DUT 的兩線連接。對于 3.3V 和 5V 系統，包括一個 12V 升壓轉換器來為 MOSFET 驅動器和柵極供電。不需要其他連接或電源。升壓轉換器的輸出可以通過 3.3V 輸入提供大約 350mA 的電流，這可能會限制可提供給 MOSFET 柵極充電的電流量。低 ESR 鋁電容器 C5 提供一些初始柵極充電電流，以實現更快的電流邊沿速率。對于 12V 操作，可以通過將 C7 替換為 0O 電阻來組裝直接連接版本，禁用升壓轉換器。L1 和 D2 上會有一些電壓降，但這不會影響電路的正常運行。

整個電路可以舒適地安裝在 3" × 5" 兩層 PCB 上，包括散熱器和小型 12V 風扇。只需連接兩根線，操作非常簡單。

測試儀的引線必須短且電感低，以防止引線電抗產生振鈴。應在負載點或遠程感應位置附近進行 DUT 連接。測試儀的公共端和電壓探頭返回引線應連接在一個位置。還應選擇此位置以具有返回電源的低阻抗路徑。

按下瞬時按鈕 PB1 啟動非穩態電路，動態負載開始切換。如果需要，可以從外部提供靜態 PSU 負載。R5 和 J2 為測量脈沖電流提供了一種方便的高帶寬手段。一個直的 50Ω 同軸電纜可以直接連接到示波器輸入端，用于監測 1mV/A 的電流。電壓測量也應在負載點或遠程感應點附近進行，并應交流耦合到第二個示波器輸入。電壓探測必須小心。來自遠處接地/返回引線的探頭電感會導致誤導性測量?？梢栽谔筋^尖端添加一個小型串聯電阻(幾歐姆)，還以抑制來自探頭 ESL 的高頻振鈴。
