2022年10月8日 – 納芯微宣布（NOVOSENSE）推出NSD830x-Q1系列多通道半橋車規級驅動芯片，該系列產品包含NSD8308（8通道）和NSD8306（6通道）兩款產品，內部均集成多通道半橋驅動和N-MOS功率級，支持多種負載類型。

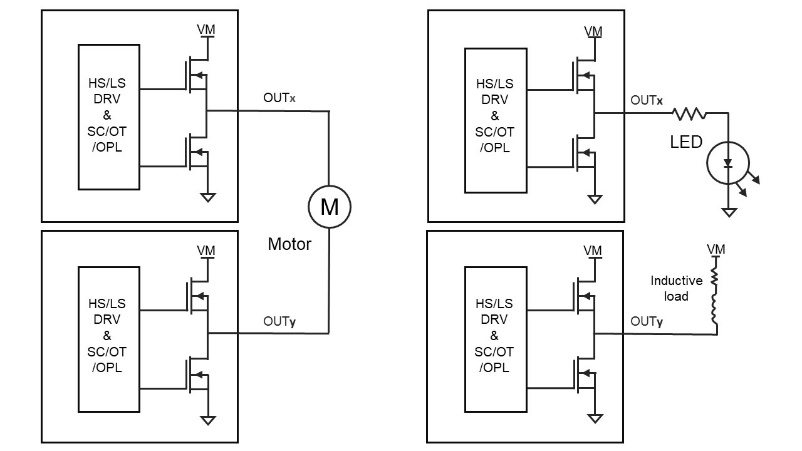

圖1：電機/LED/感性負載

如上圖1所示，通過SPI配置，該款產品能夠實現全橋與半橋驅動模式，支持直流有刷電機，雙極性步進電機，繼電器和LED等。在汽車系統中，該方案可被廣泛應用于空調風門控制，電動后視鏡與區域控制器。

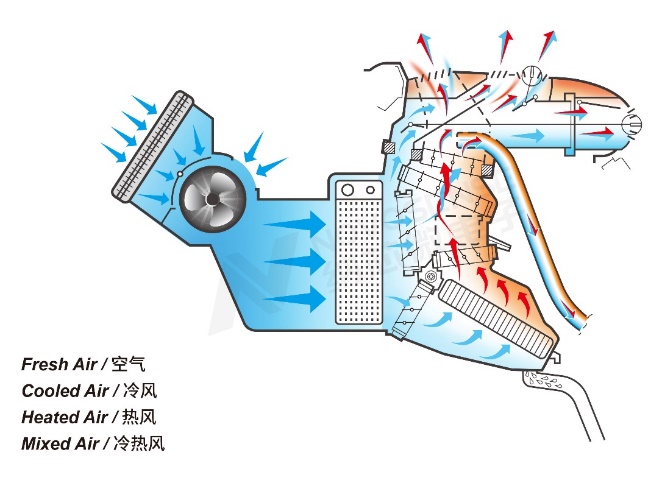

圖2：汽車熱管理系統

NSD830x-Q1產品性能一覽

- 工作電壓范圍較寬：4.5V-36V（耐壓40V）

- 導通電阻（HS + LS）：1.5 Ω

- 峰值電流1.3A/1.7A

- 支持時鐘斬頻功能以滿足汽車EMI要求

- PWM生成器支持寄存器配置預設頻率與占空比

- 負載診斷

- 欠壓保護與過壓保護

- 工作溫度：-40°C~125°C

- AEC-Q100認證

- 封裝形式：HTSSOP-24

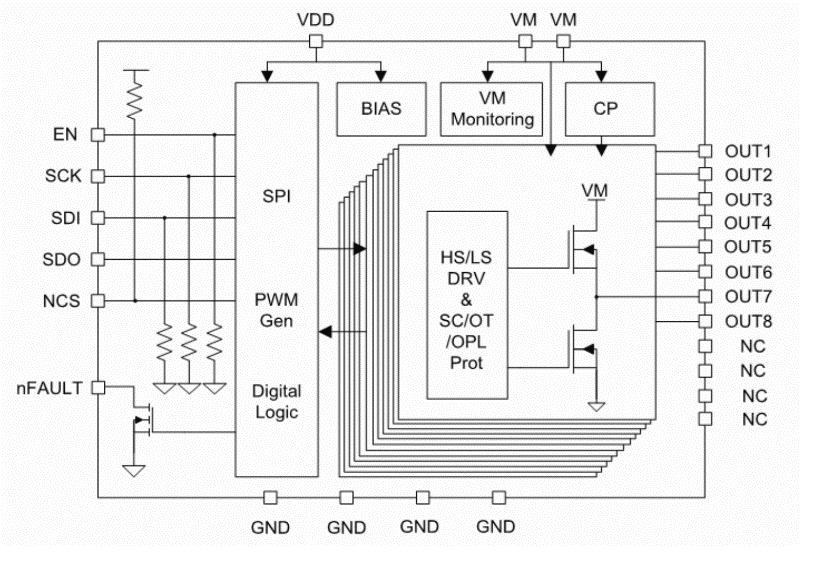

圖3：NSD8306功能框圖

NSD830x-Q1不但能夠提供SPI接口與多通道驅動模式，為了使其能更靈活地支持多種負載，還額外配備了多種特色功能：

一、PWM生成器

NSD8308/NSD8306-Q1配備有PWM生成器，可以通過配置寄存器來調節PWM頻率與占空比，對直流有刷電機進行調速，對LED進行調光，以此來降低主控芯片的工作負載，節約I/O資源。

PWM生成器能夠支持80-2,000Hz的頻率范圍，8 Bit分辨率的占空比，即意味著該系列產品能夠支持0-100%范圍的占空比，0-255范圍內的細分度變化。

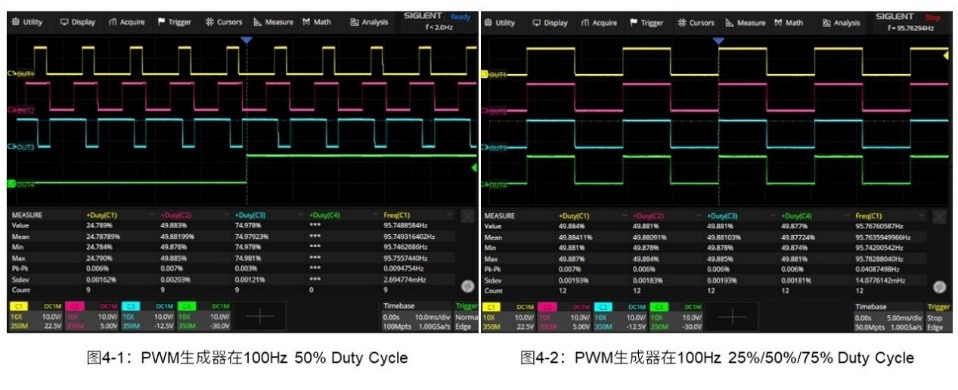

在直流有刷電機的應用中，即使主控芯片不深度介入PWM生成器，電機負載也能夠在PWM生成器的協助下實現軟啟動和調速功能，在LED負載的應用中實現簡易PWM調光功能。如圖4所示，當寄存器設置輸出為100Hz，占空比為25%/50%/75%時，其對應通道能夠精確匹配寄存器配置的頻率與占空比。

二、輸出限流功能

電機與其他負載系統在設計時會在輸出端并聯小電容，可以減少電磁干擾，或是增強抗干擾能力，輸出限流功能與傳統過流保護功能相比，能確保輸出級提供更長時間的峰值電流以支持容性負載。

NSD8308/NSD8306-Q1可同時對半橋上橋臂與下橋臂提供限流保護功能，當出現短路或過流現象，且負載電流超過芯片定義閾值時，輸出即進入限流模式。與傳統過流保護功能相比，限流功能對“誤報”的容錯率更高，避免容性負載或寄生參數導致的瞬態電流觸發保護功能，影響設備正常運行。

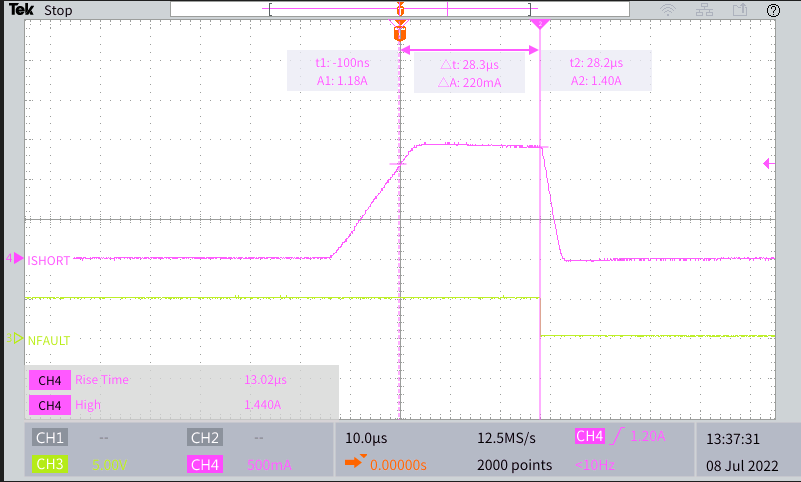

圖5：輸出短路限流功能示意

三、負載診斷功能

智能汽車對整車系統負載工作狀態的監控和診斷要求日益提高，NSD8308/NSD8306-Q1可提供智能負載診斷功能，用以車機系統判斷負載連接狀態，如果出現短路或者斷路情況，外部控制器可以通過芯片內部的寄存器獲取每個獨立通道的狀態信息。

該系列產品診斷功能可全面覆蓋各種負載的工作狀態，支持多種負載連接方式，包括：半橋，全橋，高邊與低邊。離線模式下（驅動輸出為關閉狀態），可幫助系統實現開路診斷，對電池短路診斷，對地短路診斷；在線模式下（驅動輸出為工作狀態），可實現開路診斷，限流保護功能。對應輸出通道的狀態與警報可以通過SPI獲取對應寄存器上的信息，進而上報至主控制器。
