不知從何時起，只要踏進過廣工華立學院綜合樓303實驗室的同學，都會接觸這么一個電路：

原理圖

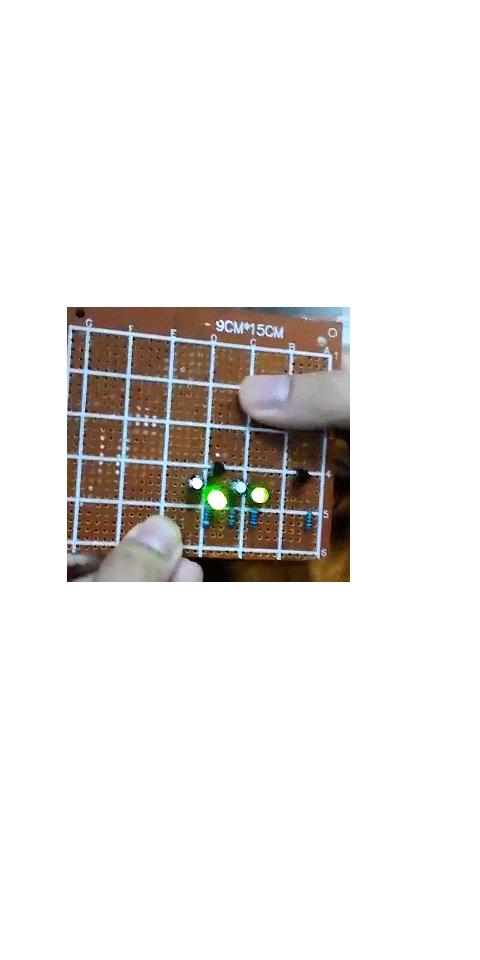

而焊接出來的效果是這樣的：

電路的組成很簡單：四個電阻（1K*2；10K*2）、兩個LED-Red、兩個10uF電容，以及兩個三極管8050。

電路雖然簡單，但在實驗室303中，該電路卻令許多人無法忘懷，或許是因?yàn)檫@是他第一次接觸的電子電路，也或許是他第一次焊接的電子電路，更或許是他第一次無法解釋清楚的電子電路。簡單、神奇而美妙。

不知道你是否是這樣：剛到華立報道的第二天，就開始聽說過華立綜合樓303是一個很diao的地方，里面常駐著一幫電子大神，參加各種大型比賽，負責各種學生項目；會編程，會電路、會修家電、會修電腦、會P圖，會吉他......303，在未接觸前，那種高大上的程度，聽起來的感覺比第一次拿到小學大紅花還要爽。

于是乎，我走進了綜合樓303。身為一名機電直男，對于師兄的熱情是感覺不到的啦。只是發現里面桌子并不多，各種花里胡哨的電器倒是一堆一堆。接待的師兄東挪西湊給我找了個位置坐下，之后便開始了我人生中第一次的烙鐵之旅。之后的事情就不用說了，那就是焊接傳說中的閃爍電路。

而焊接的過程，簡單說就是：邊查百度，邊焊電路；單手畫原理圖，雙手分CBE圖。然后隨即的就是各種神問題,如：

--問師兄：“電阻這樣焊反了嗎？”

--強迫地要把電路焊的很好看，突然有一點加多了錫，不停地拖啊拖，結果焊盤掉了；

--很勤奮地給烙鐵擦海綿，重新加錫，說是防氧化，結果總是擦了海綿之后，發現錫再也加不上了；

--看著自己重畫的原理圖，在電路板上重新再畫一遍，狠不得把板子正反面都畫上原理圖，總以為這樣就萬無一失了，最后發現，往往有幾個點忘記焊接上；

--把電路焊好之后，蹦蹦跳跳去測試，結果元件引腳全沒剪，接電就短路......

然后，把引腳剪了之后，功能正常，終于完成電路的焊接工作。然后，你以為就結束了嗎？像我這么優秀的人，怎么會這么簡單就結束了呢？當然要再研究一下這電路的工作原理呀，然后就開始了天花亂墜的獨自分析過程。而分析的心態大概是這樣的：

然后。。。。。。

而在師兄那里情景大概是這樣的：

“這個是三極管呀，┯├║卍?┞╈┟▓＼＾￡，

電容充放電呀，∩≌⊿?℅∨％⊕∨3％℅??o3∩，......”

我假裝聽懂的樣子，瘋狂點頭。之后帶著同樣的問題跑到老師那里，結果也是各種充、放電的講解過程。

面對于以上“師兄說不清，老師聽不懂”的現象，是電子初學者的常態?；诖?，我錄制了對“震蕩電路”的分析過程，以幫助大家理解該電路。（其實其中用到的原理都是電子設計中的基礎。）

“震蕩電路”之所以能夠?qū)崿F(xiàn)LED的頻閃，主要是利用了電容和三極管的基礎特性，其中主要包括有：1、三極管的開關作用；2、電容在直流工作環境下的電壓不能突變特性。

根據以上兩個特性，我們就可以很簡單地對其進行工作原理的分析及理解。當然，前提是你們需要對電容和三極管擁有一定的了解。

由于師兄已經離校實習，很多知識點都不能夠現場講解，為了更好地讓師弟師妹們?nèi)腴T(mén)電子設計。師兄特地錄制電子入門的基礎視頻供大家學習，這對大家在后期的學習是十分有幫助的。當然其中的視頻教程也包括有“自閃電路”的工作原理的講解。（但是錄制的內容主要還是以電子設計的基礎為主）

而為什么我會錄制這樣的一個視頻呢？原因有很多，其中一個很主要的原因是因?yàn)槲覀儗W(xué)校中的硬件基礎其實是較差的。當你在協會呆久了，你會發現協會的學習資源幾乎都是往軟件方面偏，對于電子電路的學習，不論是從教學的層面，還是從資源的層面，其實都十分的薄弱。另外，還有最重要的一點是，硬件不像軟件一樣容易上手?？赡苣阍趩纹瑱C(jī)時，通過一個網上的視頻，摘抄幾個例程，你就會知道如何去使用單片機，同時還能做一些高大上的東西（這也間接說明，上手單片機其實對所有人都并不難，如果你是想往單片機編程發展的，就必須不能夠只滿足于會用，而應該學會如何才能用的更好，這里就涉及到算法層面了，數學很重要）。但是硬件不一樣，硬件很多內容都是需要時間來積累的。同時其中的知識點十分零散，個人覺得現在沒有任何一本硬件書把自古至今的硬件精華總結在一起，所以說硬件的知識需要自己一步一步動手來發現并積累（當然學軟件的也不簡單）。但是電子入門是一個很漫長的過程，如果沒有人指導，那這條路會走得特別的彎，而我就是一個例子。這也是我錄制視頻的主要原因之一，希望能夠給你們帶來幫助。當然，網上也有很多很好的硬件教程。我在大學中看過的主要是“張飛老師”和“李寧老師”的教程（是收費的），大家也可以上網去了解一下。

視頻錄制的過程都是基于我在校期間所做過的項目所展開，說的高大上一點的就是“基于項目的實戰教學”吧?，F(xiàn)計劃錄制的項目包括：1、硬件尋跡小車；2、三極管、電容專項教程；3、智能手電的設計；4、五級電機控制電路設計；5、硬件非卡-電磁車（無單片機）的電路設計。

其中項目一和項目二的內容已經基本完成錄制，之后的課程會持續錄制并推出。但是以上的內容涉及的多為電子電路的設計基礎，同時基本上都是通過晶體管實現邏輯控制方面的內容。但是對于電源、功放的內容涉及的較少。這兩部分我現在也還沒有相應的積累，但是這電源和功放這兩部分的內容其實是十分的重要的。其重要性大家會在電路設計的過程中逐漸感覺到，我在這里就不多說了。

總而言之，硬件的學習之路很長，但是會很有意思。同時記住一句話，在實驗室里面弄硬件的，第一是保證不短路，第二是保證電容不要炸，同時保證別觸電就行，其他別慫。
