RC震蕩電路中經常會遇到的問題包括：

1、為什么頻率=f0的信號經過RC串并聯電路之后，其輸出=Vin/3;

2、最終輸出的信號為什么是頻率=f0的信號，其他頻率的信號去哪里了；

3、為什么放大倍數一開始要大于3倍，之后又減小至3倍。

在上一推文中，我們已經了解了當信號頻率為RC串并聯電路的諧振頻率時，為什么其最終輸出為Vin/3。點擊“閱讀原文”可查看上一推文內容。

今天繼續解釋剩下的問題2和問題3，解釋如下：

在上一推文中已經介紹了，當頻率=f0的信號經過RC串并聯電路之后，其輸出=Vin/3。同時，當信號頻率≠f0時，其輸出會小于Vin/3。

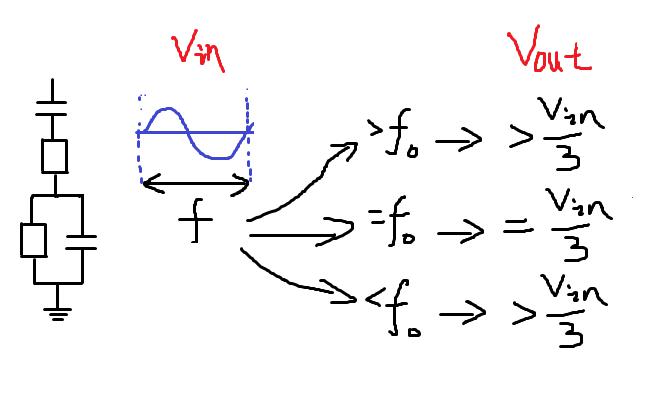

圖1

另外，這里需要注意的一點是，RC震蕩電路的正弦波信號并不是自激震蕩發生的，信號源來自于電源中的雜波。則根據圖1的結論，我們可以得到以下結論：

圖2

則根據圖2，我們可以知道，如果一開始我們就保持運放的放大倍數為3，則輸出只會保持原有的幅值一直不變。所以，我們必須要將放大倍數設置為大于3。則會發生以下變化：

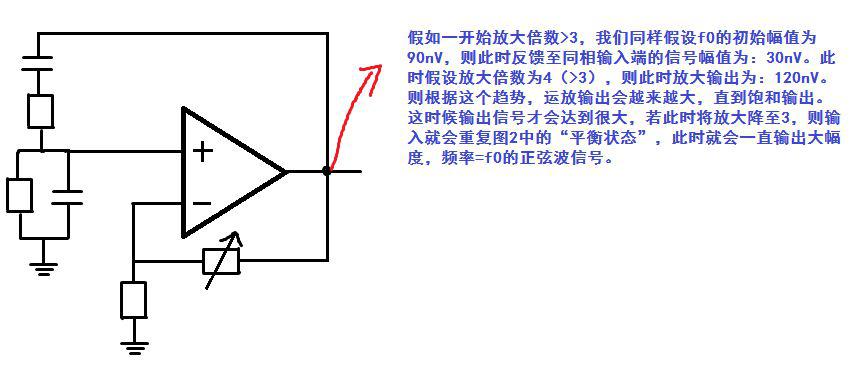

圖3

根據以上邏輯推理，可以解釋RC震蕩電路的放大倍數需要先大于3，之后等于3的原因。同時也能夠解釋為什么頻率≠f0的信號不會出現在最后的輸出端中，原因是其會自動被衰減至0。

最后，總結RC正弦波發生電路的注意事項：

1、RC正弦波并不是其自身震蕩產生的，其信號源來自于電源的雜波；

2、當放大倍數=3時，RC震蕩電路的就會對頻率=f0的信號形成穩態；

3、當放大倍數>3時，輸出會飽和輸出，放放大倍數降至3時，飽和的輸出中會存在直流部分，直流部分會被RC串并聯電路隔離，最后才會輸出幅度大，頻率=f0的正弦波。
