我們分析到使三角波穩定輸出后在讓分壓電阻的電壓上升到輸出40%占空比的位置上如圖一示

（▲圖一）

那這個需要怎么辦才能實現呢？

是不是需要分壓電阻的電壓上升斜率比分壓電C39電容（三角波電容）上升斜率緩，那能控制電壓上升斜率的器件是不是電容，如果我們在A比較器正端接一個電容，并用電阻對其充電如圖二示，我們來分析一下。

（▲圖二）

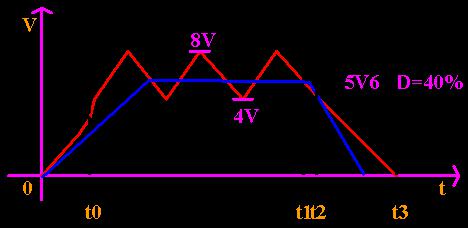

如圖二示在A點處接一個電容，控制給電容的充電速度，使其電壓上升斜率小于C39上的電壓上升斜率，C39充電時阻抗大約20K，那我們給A點電容的充電阻抗需要大于20K，那我們選擇一個200K的電阻給電容充電，阻抗不在一個級別上，這樣上升斜率肯定小于三角波的上升斜率,那我們繼續看畫出此時A、B兩點的波形進行分析如圖三示。

（▲圖三）

同樣要進行上電、穩態、掉電整個過程進行分析，首先上電階段t0之前的時間段，B點斜率高于A點斜率，占空比輸出0%，沒有問題，穩態階段t0---t1時間段正常輸出40%占空比（t0-t1階段表示三角波和直流電平都處于穩態時候），沒有問題，放電階段t1---t2時間段，因為B點的阻抗大于A點的阻抗所以B點的放電速度會一直比A點慢，就會出現B點電壓一直恒高于A點電壓，那A比較器會一直輸出高，占空比一直輸出100%，而且這個方案還有一個問題就是電容上的電壓無法控制，雖然充電阻抗比較大但是隨著時間推移電容上的電壓還是會等于電源電壓的，到時候比較器恒輸出100%占空比，會損壞后極電路，所以這個方案不可取，那怎么才能控制住B點的電壓可控且放電速度大于A點呢？想要電壓可控是不是的用電阻進行分壓，要想放電速度快是不是需要放電阻抗比C39電容的放電阻抗小，順著這兩個思路我們分析一下這個電路該怎么搭建，給電容并聯一個電阻可以進行電阻分壓控制電容上的電壓，那在上面電阻并聯一個二極管可以降低電容上的放電阻抗加快放電速度那我們看一下圖四示分析一下這個電路如何。

（▲圖四）

這個電路確實解決了，充電慢放電快的訴求，如圖四示，但是這個電路有一個弊端，就是無法調整占空比輸出，如果把上面電阻換成可調電阻如圖五示，會有把阻值調到0Ω的可能性存在會直接輸出100%，并且?guī)装貹的可調電阻價格會非常貴，而且可調電阻放在上端調整阻值時會改變電容的充電阻抗進而改變電壓上升斜率，所以不能放在上端，而上端必須是固定電阻，需要保證充電斜率。

（▲圖五）

（▲圖六）

如果把可調電阻放在下端呢？

如圖六示如果把可調電阻放到下端，隨著可調電阻阻值的改變A點的電壓也會隨之改變那輸出占空比就會隨之改變，并且調整完電阻的阻值，通過上面的限流電阻給電容充電改變A點電壓，充電很慢那A點電壓上升的就會很慢，占空比的調整就會很慢，后極輸出電壓反應也會慢，整個系統就會出現，你占空比調整了，但是輸出電壓會反應很遲鈍，所以這些方案也不是最好的選擇，那有沒有更好的方案呢，辦法肯定是會比問題多的，我們思考一下想讓電容上的電快速放掉是不是可以用三極管放大電流的能力進行放電呢？

那這個電路具體該怎么實現呢，大家可以思考一下。
