引言

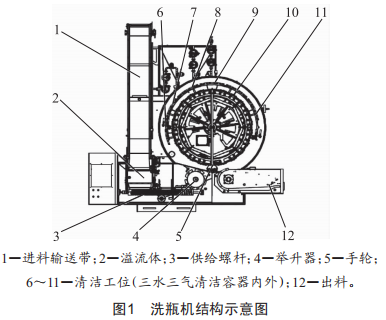

洗瓶機是藥企制劑設備的重要組成部分之一,是在連續生產輸送過程中負責清潔西林瓶、安部瓶等類似瓶內外以去除容器表面微粒和化學物的專用設備。洗瓶機是制劑產品線生產的關鍵設備,其主要由進料輸送帶1、溢流體2、供給螺桿3、舉升器4、手輪5、清潔工位(三水三氣清潔容器內外)6~11、出料12等組成,如圖1所示。

以西林瓶洗滌為例,由輸送網帶送瓶,在噴淋板下方注滿水再滑入水槽中,經過超聲波清洗,在水槽中絞龍將西林瓶進行有序分離并送至提升拔塊處,提升拔塊將西林瓶從水中平穩地提升并送至大轉鼓的機械手上,帶有夾具的機械手將西林瓶夾住并翻轉180°,使瓶口朝下,以便進入下面的沖洗工位,第一組噴針插入瓶內噴出循環水沖洗內壁,并在瓶外壁沖循環水,第二組噴針沖循環水,第三組噴針吹壓縮空氣,第四組噴針噴注射用水沖洗內壁,第五組噴針吹壓縮空氣,第六組噴針吹壓縮空氣將瓶內殘留水排出,并在瓶外壁吹壓縮空氣,至此完成西林瓶所有清洗工序。最后機械手將西林瓶翻轉180°,并送至出瓶星輪上,出瓶星輪將西林瓶送至隧道烘箱入口處。

洗瓶機運行效果將直接影響無菌制劑產品的質量和生產周期,做好洗瓶機設備系統的維護,及時解決運行過程中出現的故障,對保證生產順利進行和產品質量都具有重要意義。

1推夾機構過載導致停機的原因分析與處理

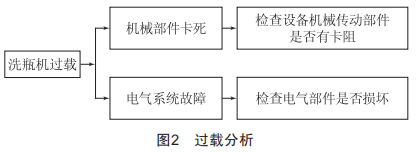

故障現象:洗瓶機過載停機,AA過載保護。故障分析方法如圖2所示。

解決措施:

(1)在實際生產過程中,出現此故障大多是因為機器的機械卡死,而機器的卡死大多發生在張開夾子的推夾機構(首先排查)。還有一個可能性較大的原因,即推夾機構的軸承斷裂脫落等,使得機器不能順利地打開夾子,導致機器的機械卡死或者瓶子卡住機器。在排除機械故障后,如果機器仍無法開啟,則從電氣方面檢查機器。

(2)洗瓶機在生產的過程中時常有掉瓶的現象,嚴重時甚至會影響生產,通常的原因是夾子變形,可根據實際狀況進行形狀的校正。還有固定夾子的鋼塊上原本垂直于該鋼塊的桿發生傾斜,可以利用刀角尺進行校正,宗旨是保證夾子相互位置處在同一平面上。夾子夾住3個瓶子時,最外面的瓶子和最里面的瓶子夾緊程度應該保持一致,并且要避免洗瓶機每個針頭對中張開夾子的機構中桿件變形,阻礙洗瓶機的轉動。推桿機構阻礙夾子主機旋轉,碰到推瓶的軸承,就會引發過載。對此,可卸掉機器的端蓋,再松開固定桿件的螺釘,對變形的桿件進行形狀校正。

2固定感應器鐵片斷裂的原因分析與處理

故障現象:接近開關正常工作時一直處于點亮的狀態,如果不處于點亮的狀態,則機器停機,顯示故障,AA出瓶推桿過載。出瓶卡瓶、倒瓶,使進瓶擋板不能按預期動作,激發過載感應器,清除出口和阻礙推桿動作的瓶子,在操作面板上消除故障,方可開機。

故障分析方法如圖3所示。

解決措施:

(1)首先移除進出瓶處的所有瓶子,檢查是否有異物,排除出瓶處卡瓶:

(2)檢查發現固定感應器的鐵片斷裂,松掉連接的彈簧和兩頭的固定螺釘,拆下桿件,焊接斷裂的感應鐵片,重新安裝,調節感應器使其位置正好處于剛被點亮的狀態。

3夾具晃動戳到西林瓶的原因分析與處理

故障現象:洗瓶機在運行過程中夾具頻繁晃動,導致錯位,洗瓶針頭戳到西林瓶口,出現針頭折斷彎曲現象,設備停機時間過長。

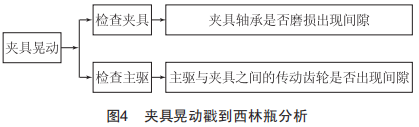

故障分析方法如圖4所示。

解決措施:

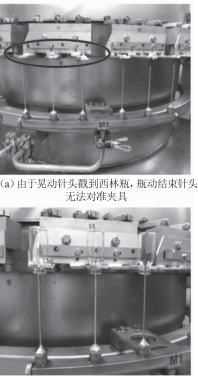

(1)洗瓶機調成點動模式,在點動過程中發現夾具運行時晃動幅度較大,針頭無法對準西林瓶,夾具錯位后針頭戳到西林瓶口,導致針頭折斷彎曲,停機后,手動晃動夾具的轉鼓,轉鼓出現晃動,由此可見是轉鼓與驅動之間存在間隙,導致運轉過程不平穩,出現夾具晃動錯位的現象,如圖5所示。

圖5夾具晃動戳到西林瓶

(2)通過現場拆卸發現夾具轉鼓驅動部分的錐形齒輪與整體驅動部分齒輪存在間隙,通過將固定螺絲松開,緊固錐形齒輪減少齒輪的間隙,最后將固定螺絲擰緊從而解決故障,如圖6所示。

夾具轉鼓驅動部分與整體驅動齒輪存在間隙,導致夾具運行不平穩,出現錯位,從而造成洗瓶針頭折斷彎曲。在排查問題的過程中沒有第一時間考慮到這個方面,導致此故障持續了一段時間。

4瓶口夾具老化出現碎瓶的原因分析與處理

故障現象:西林瓶經過氣水吹掃清洗后,經傳送帶送入隧道烘箱內,設備點檢時發現沖洗臺出瓶星輪下部存在異常玻屑,經排查發現該玻屑形狀較為固定,對比后發現為瓶口損壞。

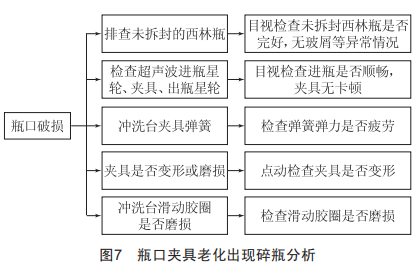

故障分析方法如圖7所示。

解決措施:

(1)檢查沖洗臺各夾具彈簧的彈力,西林瓶裝滿水點動翻轉1809,目視檢查瓶口朝下瓶身是否傾斜;使用手指扳動夾具,逐一檢查夾具開合力度是否適中,有無彈力不足現象,如有則更換夾具彈簧。

(2)目視檢查沖洗臺夾具(兩只)是否平行或存在夾具變形異常情況,使用觸摸法檢查與西林瓶瓶口接觸位置是否光滑無毛刺,如有則進行更換或打磨。

(3)對磨損嚴重的滑動膠圈進行更換。

(4)松開出瓶星輪金屬底座與軸連接的四個螺釘,將出瓶星輪工位順時針旋轉微調,使用水平尺檢查12個沖洗臺夾具工位應平行,目視檢查不銹鋼夾具在夾住西林瓶進入星輪的位置應居中,西林瓶松緊適中,點動設備運行順暢無卡阻。

5提升帶軸承磨損導致炸瓶的原因分析與處理

故障現象:在洗瓶機正常生產過程中,提升輪和進瓶輪交接處炸瓶嚴重,生產無法正常進行。

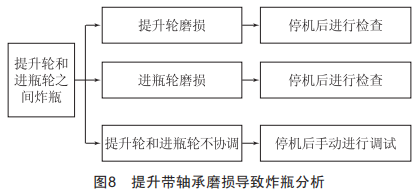

故障分析方法如圖8所示。

解決措施:

(1)停機后進行檢查,因炸瓶原因,提升輪和進瓶輪規格件已經有劃痕,經處理后,手動進行試機,故障未解決。

(2)針對在提升輪和進瓶輪之間炸瓶的原因,手動慢慢進行查看,發現在提升輪和進瓶輪之間存在時間差,導致安部瓶在其交接處炸瓶。這是提升輪中提升帶的軸承長期使用損壞后卡死在凸輪軌道里,導致提升輪與進瓶輪錯位。

(3)重新檢查提升帶上所有軸承,用手盤動轉動平滑無死點,且間隙得當。

(4)提升輪有上下兩只定位銷,分別取出,重新定位。

6結語

洗瓶機對制劑產品質量起著關鍵性作用,設備長時間運行使用,導致設備存在部件磨損變形、不銹鋼夾具工位偏前、彈簧使用過久拉力疲勞等一系列問題,造成出瓶星輪處瓶口破損。由此可以看出,設備平時的維護維保不到位,應按照規定要求對設備進行維護,并檢查夾具膠圈等是否存在磨損現象,如有磨損則及時更換,同時做好設備潤滑,保證設備運行順暢。本文就制劑洗瓶機的常見故障原因進行了分析,并提出了解決方法,希望能對制劑設備管理者起到一定的幫助作用。
