大家好，我是蝸牛兄，今天跟大家探討一下技術群里一位小伙伴發出來的電路。

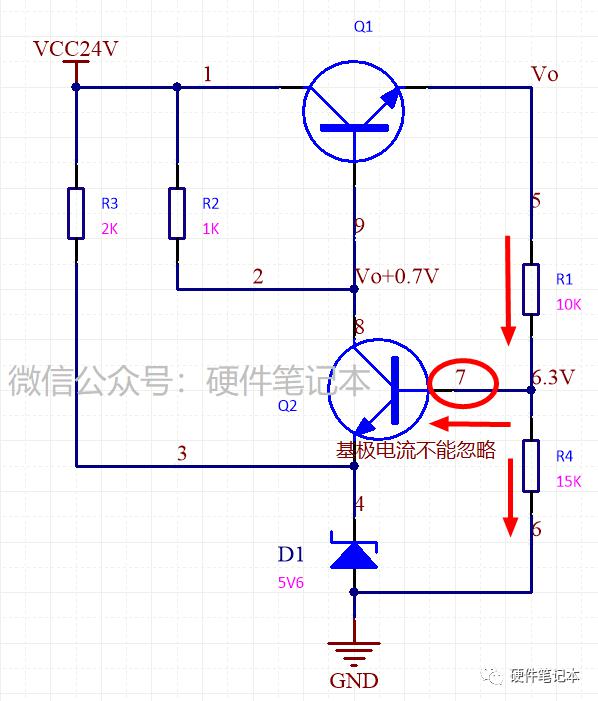

圖1  電路圖

兩個NPN三極管搭建的直流降壓穩壓電源（至于為什么能夠穩壓，可以參照我前面發的文章《這兩個三極管是怎么做到恒流的？一起來分析一下》 ）輸入電壓DC24V，經過三極管Q1本身承受一定的壓降后，輸出電壓Vo。

這里要重點強調一下Q1和Q2的工作狀態，它們都只能工作在放大狀態，為什么呢？

這個電路的目的是降壓，所以Q1不可能工作在飽和狀態，否則Vo=Vin=24V，就起不到想要的效果。Q2也不可能工作在飽和狀態。

電阻R3的作用是給穩壓管D1提供一定的電流，讓三極管Q2的基極電壓一直處于5.6V的穩壓狀態。

小伙伴們提出如下問題：

問題1：為啥我算出來10.5V不對？

問題2：輸出電壓是多少？怎么算的？

咱們來一 一解答：

問題1：為啥我算出來10.5V不對？

答：10.5V是怎么來的呢？很多朋友可能是這樣算的：通過穩壓管為5.6V電壓，可以求出三極管Q2的基極電壓為：

R4的電流可算出：

輸出電壓：

看起來好像沒啥問題，但忽略了一點，把三極管Q2的基極電流給忽略了。

正確應該是：

所以，電阻R1和R4通過的電流實際上是不一樣的。這種算法是不對的，所以10.5V的結果也是不對的。

圖2  三極管Q2的基極電流

問題2：輸出電壓是多少？怎么算的？

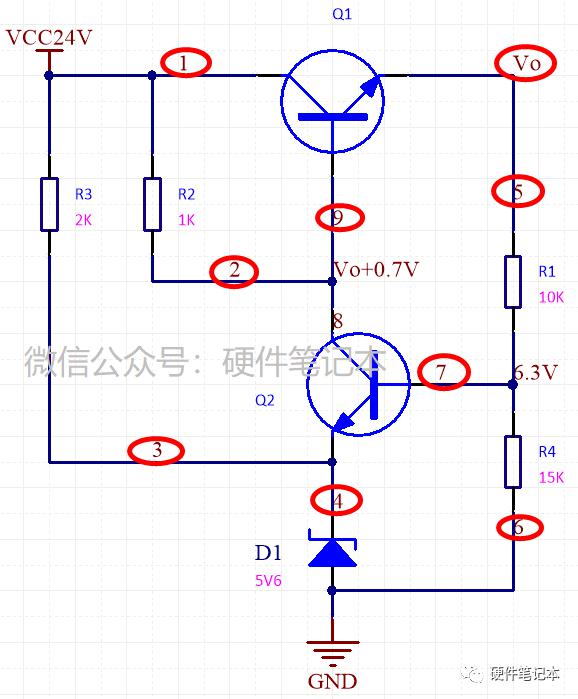

圖3  為方便計算，將各支路編號

計算如下：

對于三極管Q2：

三極管Q2基極電壓被鉗位，所以其基極電壓為:

......①

......②

......③

聯立①②③得

......④

對于三極管Q1：

忽略三極管基極的電流（本身流過的電流較?。?/span>

利用Ic=β*Ib得：

假設放大倍數β=100，則：

......⑤

由于Q1的基極電壓被三極管鉗位，所以其基極電壓為Vo+0.7V，

......⑥

......⑦

根據④和⑦相等，可以求出：

問題3：把R2調大，輸出電壓為什么減小了呢？

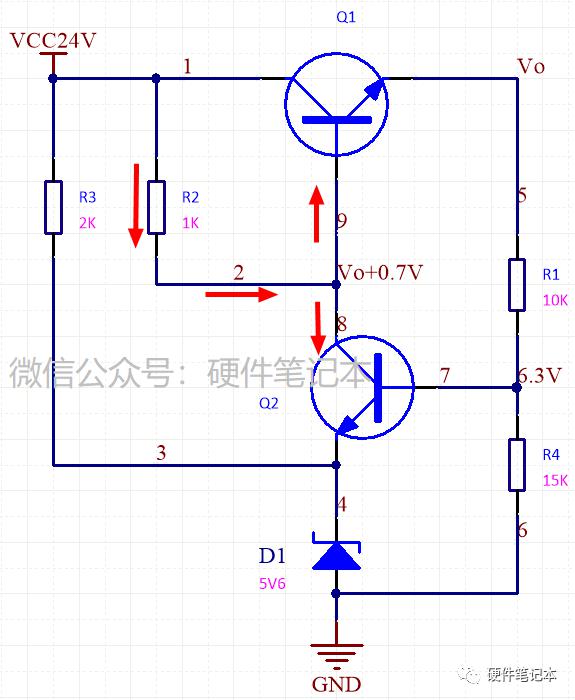

圖4  Q1基極電流走向

咱們?cè)賮?lái)仿真一下，仿真結果也是11.6V。

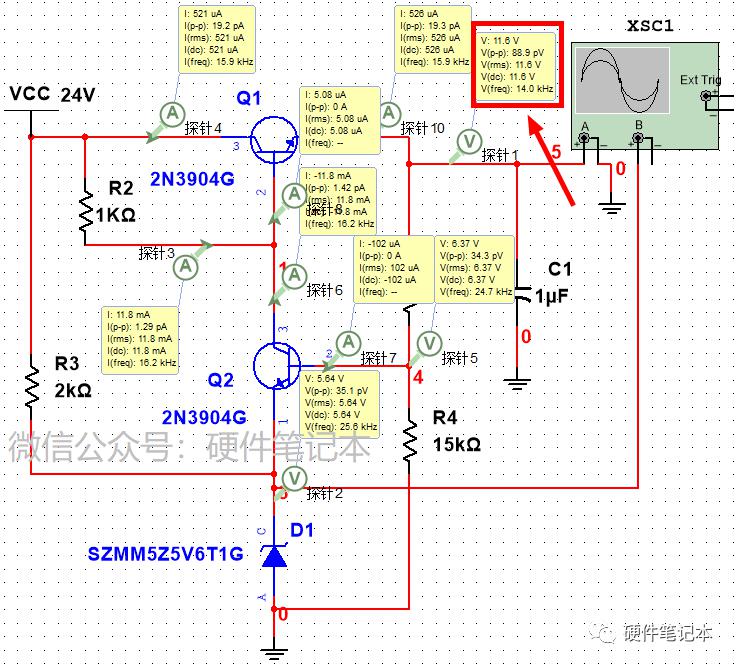

圖5  電路仿真

寫在最后：

這個電路從24V降壓到12V，壓降比較大，工作效率低，我們一般不建議這樣操作。這么大的壓降，我們一般用DC-DC電源，如果負載對紋波要求比較高，我們一般在DC-DC后面再加一個三端穩壓。

今天的分享就到這里，歡迎留言評論補充。
