很明顯，高效率和小尺寸是 DC/DC 轉換器解決方案的關鍵基準。作為一名系統工程師，我敏銳地意識到更高的效率是減少功率損耗、降低組件溫度以及在給定氣流和環境溫度環境下提供更多可用功率的藍圖。然而，將解決方案壓縮成一個小的 PCB 尺寸是另一個挑戰。

隨著要求更高的效率和功率密度目標的實現，在動力傳動系中使用寄生電路電阻來實現無損電流檢測非常有價值。從這個意義上說，電感 DCR 電流檢測有助于滿足與過流保護、多相電流共享、電流模式控制或負載電流遙測相關的性能目標。

為了正確理解這一點，請看下面的兩種主要穩壓器拓?fù)洌祲汉蜕龎?，使用電感?DCR 進行連續電流檢測。通過與電感器并聯的低通 RC 感應網絡密切模擬電感器導納，可以得出與電感器電流成正比的電壓圖像。電感器 DCR 通常規定為 ±8% 的容差，有時甚至更低，從而獲得可接受的感應精度。

(a) 降壓和 (b) 升壓同步穩壓器中的電感 DCR 電流感應

放棄分流器和電流互感器，而是利用寄生電路元件進行無損電流檢測，在功率密度和成本方面是有利的。在降壓或升壓轉換器中，僅檢測低側 MOSFET 的 R DS(ON)兩端的電壓是非常不準確的。例如，25°C 時的 R DS(ON)沒有嚴格規定，取決于施加的柵極電壓。同樣，檢測僅在低端 MOSFET 導通時可用。在高邊 MOSFET 導通期間不發生感測。另一方面，電感 DCR 電流檢測提供連續檢測。

當然，電感 DCR 檢測電路必須適應 DCR 隨溫度的已知變化。銅的電阻溫度系數 (TCR) 為 3930ppm/°C，這意味著 50°C 的溫度波動有 20% 的變化。

使用作為熱二極管連接并位于電感器遠程位置的低成本 BJT 可以方便地解決這個問題?？紤]到這一點，我最近寫了一篇文章，更深入地探討了這個話題。

為工程師提供了一種易于理解、實用的解決方案，用于在負載點穩壓器應用中實現準確和無損的電流檢測。方案簡單而清晰地解釋了理解電感器 DCR 電流檢測技術所必需的基本概念。在解釋了現有方法的缺點之后，他提出了一個實用的解決方案，并附有實驗結果，向讀者證明該解決方案已準備好在現實世界中使用?！?

下面是一個LM27403降壓轉換器，它使用電感 DCR 電流感應和遠程 BJT 進行熱補償。BJT的D V BE與開爾文溫度成正比。還提供具有可編程設定點的系統級熱關斷功能，以提高可靠性。在此處觀看 LM27403 穩壓器解決方案的視頻演示。

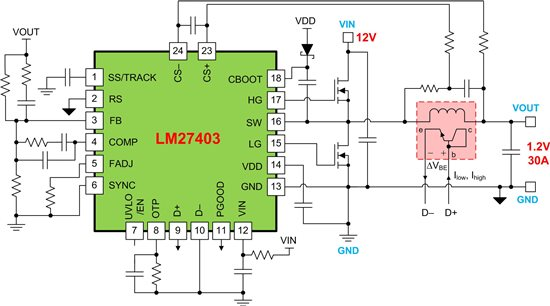

具有溫度補償電感 DCR 電流感應的 LM27403 降壓穩壓器

LM27403是一款特性豐富，易于使用，同步降壓控制器，此控制器提供出色的集成等級和性能以實現高功率密度，負載點(POL)直流 - 直流穩壓器解決方案內的出色效率.200kHz和1.2MHz之間的電阻器可編程開關頻率，以及具有自適應死區時間的集成高電流MOSFET柵極驅動器提供優化解決方案方案尺寸的靈活性，并且大大提升了轉換效率。

可通過一個0.6V，1%精確電壓基準連同一個30ns高側MOSFET最小可控接通時間來獲得高精度和低輸出電壓.LM27403使用無損耗電感直流電阻(DCR)電流感應和物美價廉的2N3904 BJT遠程感測電感溫度，提供高精度熱補償過流保護(OCP)。

LM27403內置一個傳統電壓模式控制回路，其中包含高增益帶寬誤差放大器和PWM輸入電壓前饋電路，可簡化補償設計并在整個線路電壓和負載電流范圍內提供出色的瞬態響應。強制PWM(FPWM)操作可消除頻率變化，最大限度降低敏感應用中的電磁干擾(EMI)。開漏電源正常電路提供電源軌排序和故障報告。其他特性包括支持自動恢復的可編程系統級熱關斷，輸出電壓遠程感測，可配置軟啟動，單調啟動至預偏置負載，集成偏置電源低壓降(LDO)穩壓器，外部電源跟蹤，通過自定義遲滯精確使能可編程線路欠壓鎖定(UVLO)以及適用于拍頻敏感型應用和多穩壓器應用的同步功能.LM27403采用間距為0.5mm的4mm x 4mm散熱增強型WQFN-24封裝。
