【2022年11月24日，德國慕尼黑訊】USB供電（USB-PD）已成為快速充電以及使用統一Type-C連接器為各種移動和電池供電設備供電的主流標準。在最新發布的USB-PD rev 3.1標準中，擴展功率范圍（EPR）規格可支持寬輸出電壓范圍和高功率傳輸。統一化和大功率容量再加上低系統成本的小外型尺寸已成為推動適配器和充電器市場發展的主要驅動力。為了加速這一趨勢，英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出全新XDP?數字電源XDPS2221。這款用于USB-PD的高度集成式組合控制器IC支持輸出電壓最高28V的高功率寬輸入和輸出電壓應用。

該器件在單一封裝中集成了一個AC-DC功率因素校正（PFC）控制器和一個DC-DC混合反激式控制器（HFB）（也被稱為不對稱半橋（AHB）反激式控制器），通過協調這兩級的運行，可輕松滿足法規要求。此外，由于進一步集成了所有柵極驅動器和用于初始IC電壓供應的600V高壓啟動單元，以及經認證的有源X電容放電電路，減少外部BOM成本和元件數量。這款產品基于全新零電壓開關（ZVS）HFB拓撲結構與氮化鎵器件的結合，能夠在各種線路/負載條件下提供領先于同類產品的效率。憑借這些特點和固有的拓撲結構優勢，比如零電壓開關、用于縮小變壓器尺寸的諧振式能量傳輸?shù)?，使用XDPS2221所設計的系統可以實現極高的功率密度。

此外，這款全新組合IC可同步PFC和HFB突發模式操作，從而實現最低空載待機輸入功率性能。集成自動啟用/禁用功能及自適應總線電壓控制的增強型準諧振多模PFC，可最大程度地提高了平均和輕負載效率。另外，可以選擇禁用集成的PFC功能，配合使用任何類型的外部PFC控制器。

混合反激級通過峰值電流控制操作實現了穩健的調節和快速動態負載響應。為確保所有條件下的ZVS操作，該混合反激級加入了ZVS脈沖插入功能，還包括在非連續導通模式下防止體二極管交叉導通等。XDPS2221還通過圖形用戶界面提供易配置的參數來優化系統性能。

供貨情況

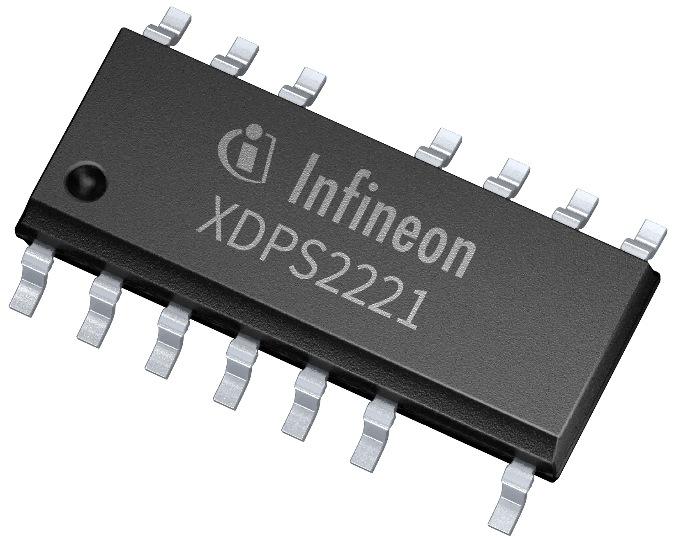

用于PFC升壓和DC-DC HFB的全新XDP數字電源XDPS2221組合控制器采用DSO-14封裝。
