MX150密封連接器系列產品滿足USCAR接口要求, 并經過現場認證,具有封裝緊湊、工作溫度范圍廣和額定電流高達22.0安培的特點,可用于連接商用車和其它車輛中的電源和信號電路。
???
密封型單排和雙排連接器系列產品

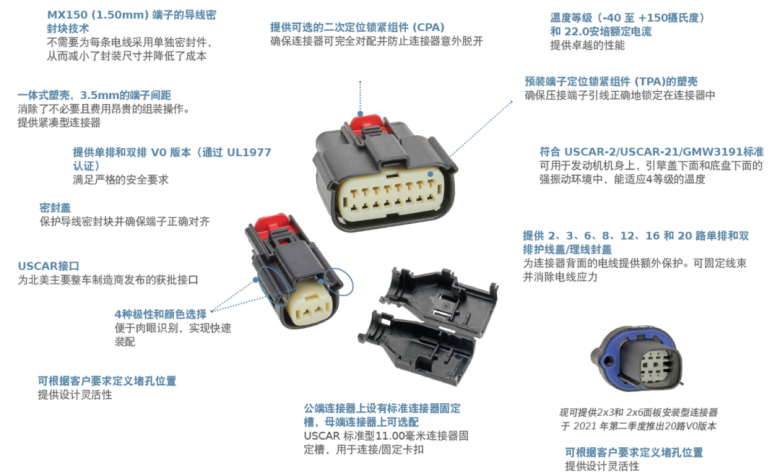

MX150 (1.50mm) 端子的導線密封塊技術
不需要為每條電線采用單獨密封件,從而減小了封裝尺寸并降低了成本
一體式塑殼,3.5mm的端子間距
消除了不必要且費用昂貴的組裝作,提供緊湊型連接器
提供單排和雙排 V0 版本(通過 UL1977認證)
滿足嚴格的安全要求
密封蓋
保護導線密封塊并確保端子正確對齊
USCAR接口
為北美主要整車制造商發布的獲批接口
4種極性和顏色選擇
便于肉眼識別,實現快速裝配
可根據客戶要求定義堵孔位置
提供設計靈活性
提供可選的二次定位鎖緊組件 (CPA)
確保連接器可完全對配并防止連接器意外脫開
公端連接器上設有標準連接器固定槽,母端連接器上可選配
USCAR 標準型11.00毫米連接器固定槽,用于連接/固定卡扣
溫度等級(-40 至 +150攝氏度)和 22.0安培額定電流
提供卓越的性能
預裝端子定位鎖緊組件 (TPA)的塑殼
確保壓接端子引線正確地鎖定在連接器中
符合 USCAR-2/USCAR-21/GMW3191標準
可用于發動機機身上,引擎蓋下面和底盤下面的強振動環境中,能適應4等級的溫度
提供 2、3、6、8、12、16 和 20 路單排和雙排護線蓋/理線封蓋
為連接器背面的電線提供額外保護?？晒潭ň€束并消除電線應力
可根據客戶要求定義堵孔位置
提供設計靈活性

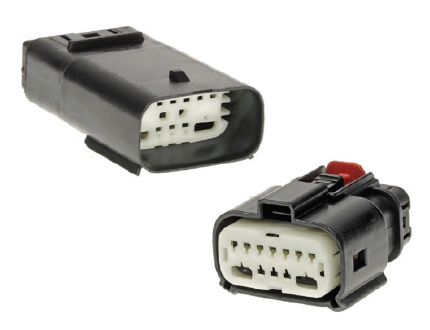

MX150 密封連接器

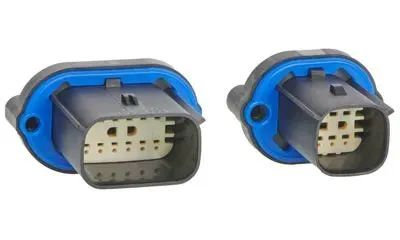

MX150 面板安裝型連接器
擰旋式密封性連接器
???
混合型連接器
MX150 (1.50毫米)端子的導線密封塊技術
不需要為每條電線采用單獨密封件,從而減小了封裝尺寸并降低了成本
密封蓋
保護導線密封塊并確保端子正確對齊
預裝端子定位鎖緊組件 (TPA)的塑殼
確保壓接端子引線正確地鎖定在連接器中
公端連接器上標配 11.00 毫米連接器固定槽,母端連接器可選配
用于固定/連接卡扣
\

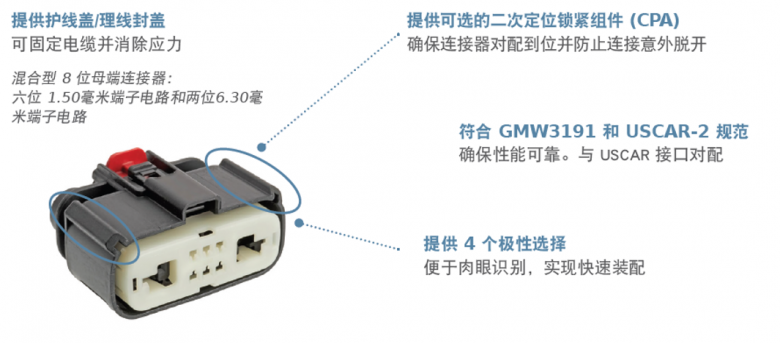

提供護線蓋/理線封蓋
可固定電纜并消除應力
提供可選的二次定位鎖緊組件 (CPA)
確保連接器對配到位并防止連接意外脫開
符合 GMW3191 和 USCAR-2 規范
確保性能可靠。與 USCAR 接口對配
提供 4 個極性選擇
便于肉眼識別,實現快速裝配

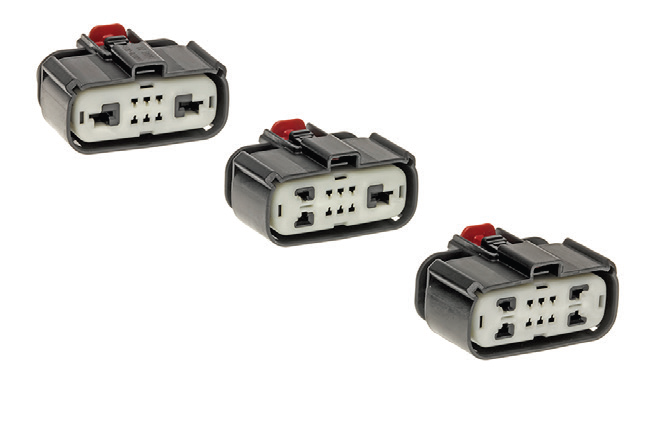

8 位、9位和 10位母端連接器
(公端和母端)
混合型 12 位連接器系列產品:
10位 1.50毫米端子電路和2位2.80毫米端子電路
???

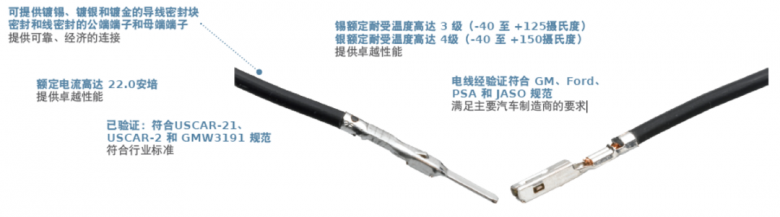

端子
可提供鍍錫、鍍銀和鍍金的“導線密封塊密封”和“線密封”的公端端子和母端端子
提供可靠、經濟的連接
額定電流高達 22.0安培
提供卓越性能
已驗證:符合USCAR-21、USCAR-2 和 GMW3191 規范
符合行業標準
錫額定耐受溫度高達 3 級
(-40 至 +125攝氏度)
銀額定耐受溫度高達 4級
(-40 至 +150攝氏度)
提供卓越性能
電線經驗證符合 GM、Ford、PSA 和 JASO 規范
滿足主要汽車制造商的要求

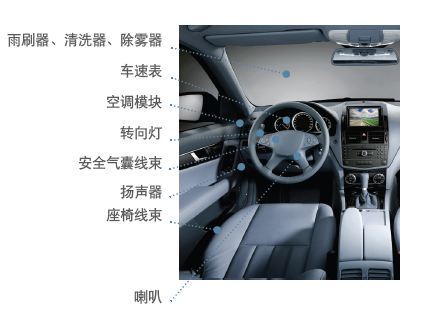

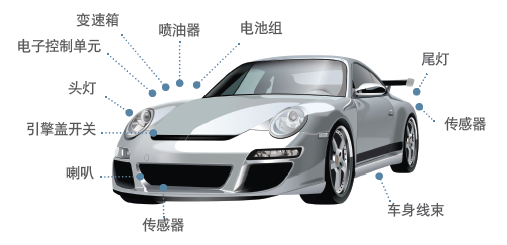

市場和應用場合
汽車和商用車
· 變速箱、車速表
· 頭燈/尾燈、轉向燈
· 車身線束、門連接器
· 雨刷器、清洗器、除霧器
· 空調裝置、制動裝置
· 安全氣囊線束
· 揚聲器、喇叭

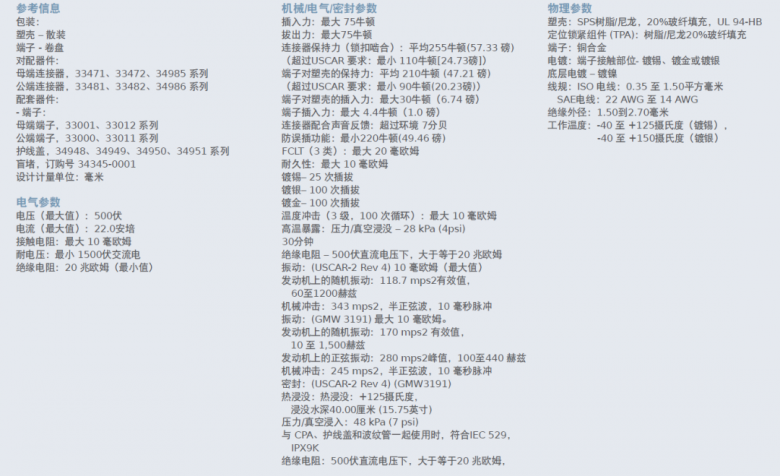

規格
???
密封性母端連接器
???

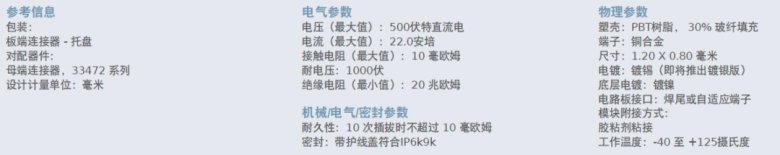

密封型板端連接器
???

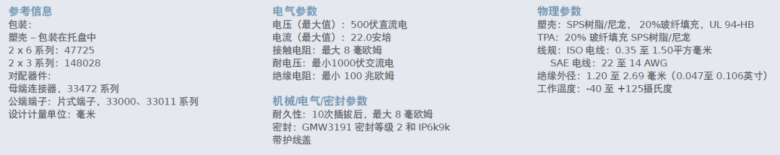

面板安裝連接器
???
擰旋式密封性連接器
???
標準和M3壓爪端子
???

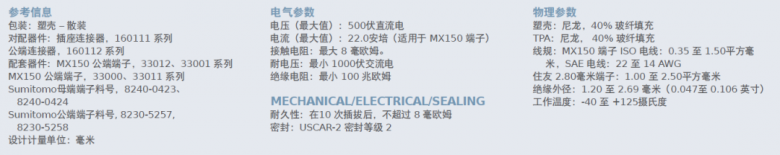

12W混合連接器(160111、160112系列)
???

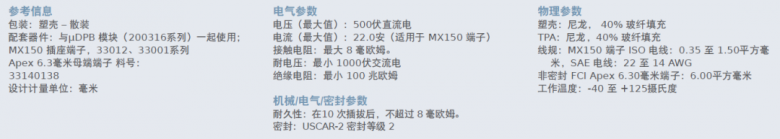

10W混合母端連接器(160076系列)
???

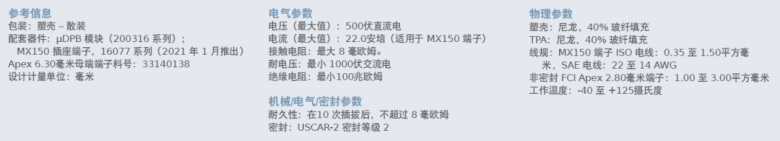

8位混合母端連接器(160078系列)
