一、光電隔離

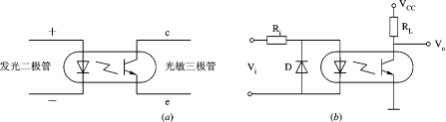

開關量輸入/輸出通道和模擬量輸入/輸出通道，都是干擾竄入的渠道，要切斷這些渠道，就要去掉外部與輸入/輸出通道之間的公共地線，實現彼此電氣隔離以抑制干擾脈沖。最常用的隔離器是光電耦合器，其內部結構 圖 9.5(a)， 圖 9.5(b) 為接入光電耦合器的數字電路。

圖 9.5 二極管、三極管光電耦合器

光電耦合器的應用非常廣泛，概括起來可分為兩類：一是輸入輸出的隔離;二是消除和抑制噪聲。

1.輸入/輸出隔離

當回路用光電耦合器隔離后，線路非常簡單，不必?fù)?dān)心輸入/輸出的接地。

1) 脈沖電路的應用

門電路將不同電位的信號，加到光電耦合器上，構成簡單的邏輯電路，可方便地用于各種邏輯電路相連的輸入端，能把信號送到輸出端，而輸入端的噪聲不會送出。

2) 整形放大

在測量微弱電流時，常常采用由光電耦合器構成的整形放大器。若放大器中使用機械換流器(或場效應管)時，響應速度慢，有尖峰干擾，影響電路工作。采用光電耦合器就沒有這樣的問題，尖峰噪聲可以去掉。

2.消除由負載引起的噪聲

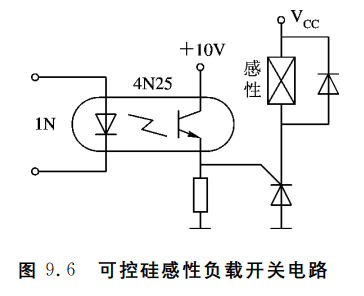

用邏輯電路信號來驅動可控硅 ，如圖 9.6 所示，由于負載為感性開關電路，產生的尖峰噪聲用光電耦合器隔離輸入輸出后，負載上的噪聲就 不會反饋到邏輯電路。

二、硬件濾波電路

常用的低通濾波器有 RC 濾波器、LC 濾波器、 雙 T 濾波器及有源濾波器等，它們的結構圖分別見圖 9.7(a)、(b)、(c)、(d)。

圖 9.7 四種濾波器的結構圖

RC 濾波器的結構簡單，成本低，不需調整。但它的串模抑制比不高，時間常數 RC 較大，會影響放大器的動態特性。

LC 濾波器的串模抑制比高，但需要繞制電感，體積大，成本高。

雙 T 濾波器對某一固定頻率的干擾具有很高的抑制比，主要用于工頻干擾，對高頻干擾無能為力。雙 T 濾波器結構簡單，但調整起來較麻煩。

有源濾波器可以獲得較為理想的頻率特性，但有源器件的共模抑制比一般難以滿足要求，其本身帶來的噪聲也比較大。

硬件濾波電路能夠削弱各類高頻干擾，但低通濾波器的截止頻率若定得很低( 如 0.1 Hz)，就難以勝任，此時可采用軟件濾波(數字濾波) 來實現。

三、過壓保護電路

在輸入通道上采用一定的過壓保護電路 ，以防引入高壓，損壞系統電路。過壓保護電路由限流電阻和穩壓管組成，穩壓值以略高于最高傳送信號電壓為宜。對于微弱信號(0.2V 以下)， 采用兩支反并聯的二極管，也可起到過壓保護作用。

四、調制解調技術

有時，有效信號的頻譜與干擾的頻譜相互交錯，使用一般硬件濾波很難分離，可采用調制解調技術。先用已知頻率的信號對有效信號進行調制，調制后的信號頻譜應遠離干擾信號的頻譜區域。傳輸中各種干擾信號很容易被濾波器濾除，被調制的有效信號經解調器解調后，恢復原狀。有時，不用硬件解調，運用軟件中的相關算法，也可達到解調的目的。

五、抗干擾穩壓電源

供電線路是干擾入侵系統的主要途徑，要使單片機系統穩定可靠，在電源方面常用的抗干擾措施有：

(1) 應用系統的供電線路和產生干擾的用電設備分開供電。

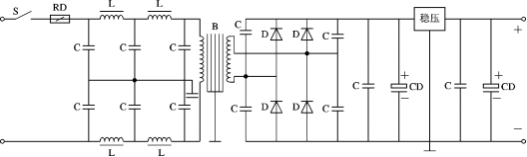

(2) 通過低通濾波器和隔離變壓器接入電網，如圖 9.8 所示。低通濾波器可吸收大部分電網中的“毛刺”。隔離變壓器在初級和次級之間加入了一層屏蔽層，并將它和鐵芯一起接地。

(3) 整流組件上并接濾波電容。濾波電容選用 1000 pF ~ 0.01 μF 的瓷片 電容，接法 參見圖 9.8 。

(4) 采用高質量的穩壓電源。要求電源的等效內阻小于系統等效負載電阻數百倍。為 進一步加強抗干擾效果，濾波電容采用電解電容并接上一個瓷片電容或獨石電容。參見圖 9.8 。在系統電路主板上，電源與地之間，最好每隔一定位置跨接一些濾波電容。

圖 9.8 抗干擾穩壓電源

六、數字信號采用負邏輯傳輸

干擾源作用于高阻線路上，容易形成較大幅度的干擾信號，而對低阻線路影響要小一些。在數字系統中，輸出低電平時內阻較小，輸出高電平 時內阻較大。如果我們采用負邏輯傳輸，就可以減少干擾引起的誤動作，提高數字信號傳輸?shù)目煽啃浴?
