Philips公司生產的與MCS 51單片機兼容的CMOS型單片機中，8XC552的功能最強，最具有代表性。它除了具有8051單片機的全部功能之外，又增加了大量的硬件：高速I/O、PWM、A/D、WDT、計數器的捕獲/比較邏輯、串行總線I2CBUS等都集成在片內。

8XC552在指令系統上與MCS 51單片機完全兼容，它有三種不同的型號：

(1)80C552：片內無ROM;

(2)83C552：片內帶8KB編程ROM;

(3)87C552：片內帶8KB用戶可編程EPROM。

8XC552的主要性能

8XC552是增加了許多功能模塊的8051單片機，它具有如下特性：

(1)8KB的內部ROM(83C552)或EPROM(87C552)，可外擴64KBEPROM;片內有256BRAM，還可外擴64KBRAM或I/O口;

(2)2個標準的16位定時/計數器;1個附加的16位定時/計數器，并配有4個捕捉寄存器和3個比較寄存器;

(3)1個8路10位片內A/D轉換器;

(4)2路8位分辨率的脈沖寬度調制解調器輸出PWM;

(5)5個8位并行I/O口，1個與A/D合用的輸入口;

(6)1個全雙工異步串行口UART;

(7)I2 C串行總線口;

(8)內部監視定時器WDT;

(9)2個中斷優先級，15個中斷源;

(10)有56個特殊功能寄存器SFR;

(11)采用68引腳或80引腳PLCC封裝;

(12)工作時鐘頻率可選擇1.2~16 MHz。

8XC552單片機除了附加定時器T2和標準定時器T0、T1之外，還有一個監視定時器T3(Watchdog)，T3的作用是當CPU受到干擾而不能按正常方式執行程序，用戶又沒有在指定的時間內(監視時間間隔)重新裝入監視定時器T3時，監視電路將產生一個內部系統復位信號，強迫系統復位，從而使程序重新得到正確的運行。

監視定時器T3的電路如圖10.30所示，它由一個11位預分頻器和一個8位定時器組成。當采用12 MHz振蕩頻率時，定時器T3的最小計時間隔為2 ms。當T3發生溢出時，將產生一個內部復位信號使8XC552復位，同時將在RST引腳上產生一個正的復位脈沖。如果在RST引腳上連接一個電容，這個復位脈沖將被濾掉，但這并不影響內部復位。

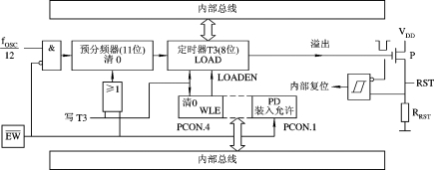

圖10.30監視定時器T3原理框圖

外部引腳EW為T3的時鐘使能端，EW為低電平時T3的操作才有效，這時不能用軟件禁止監視定時器T3工作。若不使T3溢出而造成系統復位，應保證用戶程序總是在監視時間內對T3重新裝入初始值，即用戶程序必須不斷地執行對T3的裝入命令。采用12 MHz振蕩器頻率時，監視時間間隔可編程為2~512ms，對應的T3初值為0~FFH。

對監視定時器T3的裝入分兩步：首先置位PCON.4(WLE)，然后裝入T3初始值，在T3裝入以后PCON.4(WLE)自動復位。在實際用戶程序中，可將對T3的再裝入操作作為一個子程序，在程序執行過程中經常調用，其程序舉例如下：

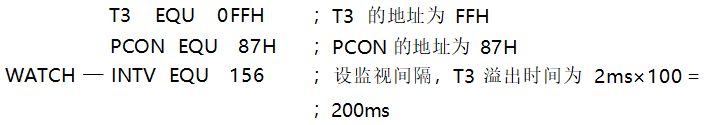

在主程序中對T3進行初始化：

在用戶程序中，間隔調用“看門狗”子程序LCALL WATCHDOG指令，以便程序在正常運行時能在指定的時間內(監視時間間隔)重新裝入監視定時器T3，使監視電路不產生內部系統復位信號，從而使程序得到正確的運行。

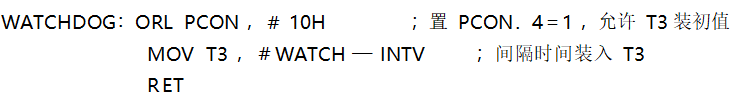

“看門狗”T3的服務程序：
