單片機的數據存儲器、程序存儲器和I/O接口必須通過總線與單片機的微處理器(CPU)連接?？偩€是連接單片機系統各部件的一組公共信號線，可分為地址總線、數據總線和控制總線。

總線的作用

地址總線用于傳輸存儲器單元或I/O端口的地址，傳輸方向是單向的，只能由單片機向外傳送。另外，地址線的根數m決定了地址總線所能“尋址”的存儲單元的個數和I/O端口的總數。這是因?yàn)槊扛刂肪€能傳輸高電平和低電平兩種信號，可分別用二進制數“1”和“0”表示，而二進制數的每個邏輯組可以對應一個地址。具有m根地址線的地址總線可以傳輸m位的二進制數，共2m個地址。

數據總線是雙向總線，可在單片機和存儲單元及I/O端口之間傳輸數據。數據總線的位數一般與單片機CPU的字長一致?？刂瓶偩€由若干條線組成，有的用于向存儲器或I/O端口發送CPU的控制信號，有的用于向CPU傳送存儲器或I/O端口的狀態信息。

MCS-51單片機片外總線的構成

MCS-51單片機沒有專用的片外地址總線和數據總線，這兩種總線的功能由單片機的并行輸入、輸出口P0和P2提供。MCS-51單片機的擴展總線結構如圖5-1所示。

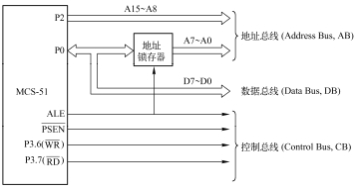

圖5-1 MCS-51單片機的擴展總線結構

1.P0數據/地址分時復用總線

MCS-51單片機有8位片外數據總線(D7~D0)，由P0口提供。另外，MCS-51單片機有16位外部地址總線，P0口傳送其中的低8位地址(A7~A0)。當單片機訪問片外擴展的存儲器和I/O接口時，P0口先傳送片外地址的低8位，然后再傳送數據，即P0口是地址與數據分時復用的總線。由此可知，當數據出現在P0口上時，低8位地址已從P0口上消失，而圖5-1中的地址鎖存器可以在低8位地址消失前將其鎖存，并提供給片外擴展的存儲器或I/O端口。

2.P2地址總線高8位

在進行片外擴展時，P2口是地址總線的高8位。與P0口不同的是，P2口僅傳送地址，不復用。由P2口和P0口構成的16位片外地址線，使MCS-51單片機具有216=65536個片外地址。MCS-51單片機的程序存儲器和數據存儲單元均是按字節尋址的(即每個字節型存儲單元都有地址)。因此，MCS-51單片機可以擴展的片外程序存儲器和數據存儲器的容量均為216個字節(Byte)，即64KB。

3.控制總線

控制總線有ALE、PSEN、WR和RD，其作用分別如下：

(1)ALE

如前所述，P0口是地址和數據分時復用的總線，必須通過鎖存器將其傳送的低8位地址鎖存。而何時驅動地址鎖存器鎖存低8位地址非常關鍵，因?yàn)楸仨毐ＷC地址鎖存器鎖存時，P0口上傳送的是地址，而不是之后傳送的數據。

ALE是地址鎖存使能引腳。在單片機進行外部存儲器和I/O端口訪問時，該引腳將在P0從地址線變?yōu)閿?shù)據線之前輸出一個下降沿信號?？捎迷撘_作為地址鎖存器(假設為下降沿或低電平鎖存的鎖存器)的鎖存驅動信號，以保證被鎖存的是低8位地址。

(2)PSEN

PSEN是程序存儲器輸出使能引腳，低電平有效。該引腳用于片外程序存儲器擴展。當單片機進行片外程序存儲器的讀操作時，該引腳將輸出低電平，以選通被訪問的程序存儲器。程序存儲器的訪問包括單片機從程序存儲器中讀取指令和使用MOVC指令從程序存儲器中讀取數據。

(3)WR和RD

單片機P3口的P3.6和P3.7引腳工作于第二功能時，分別對應于WR和RD。WR和RD用于片外數據存儲器(或I/O接口)的擴展，分別為片外數據存儲器(或I/O接口)的寫選通和讀選通信號，均為低電平有效?？僧a(chǎn)生片外數據存儲器(或I/O接口)讀操作的指令有“MOVX A,@DPTR”和“MOVX A,@Ri”，可產生寫操作的指令有“MOVX@DPTR,A”和“MOVX@Ri,A”。

當單片機從片外數據存儲器(或I/O接口)讀數據，并將數據送上片外數據總線時，RD引腳為低電平、WR引腳為高電平。相反地，當向片外數據存儲器(或I/O接口)寫數據時，WR引腳為低電平、RD引腳為高電平。

需要注意的是，PSEN、WR和RD這三個引腳中的任何兩個都不會同時為低電平，即片外數據存儲器(或I/O接口)的讀和寫以及片外程序存儲器讀這三種操作不會同時發生。

4.地址鎖存器的作用

如前所述，圖5-1中的地址鎖存器用于鎖存P0口上傳送的地址信息，即利用ALE引腳上的下降沿信號觸發地址鎖存器的鎖存操作。因此，圖5-1中的地址鎖存器應當是下降沿觸發的鎖存器，如芯片74LS373。如果使用上升沿(或高電平)觸發的鎖存器(如芯片74LS273和74LS377等)，則必須將ALE引腳信號取反后再連接至鎖存器的觸發端。
