計算機系統的輸入(Input) 設備和輸出設備(Output)被稱為 I/O 設備或外設。常用的

I/O 設備有鼠標、打印機、投影儀、鍵盤和掃描儀等， 通過這些設備，計算機可以與外界進 行數據和信息的交換。

1. I/O 接口的作用

通常外設不能直接與單片機交換信息，信息交換應該通過I/O 接口來進行，其主要原因如下：

1)外設與單片機的信號類型不一致。單片機能直接處理的信號是數字信號，而外設的 信號既可能是數字的也可能是模擬的，可能是并行傳輸?shù)囊部赡苁谴袀鬏數摹?

2)外設的數據傳輸速度差別很大，而且與單片機的傳輸速度不一致。 3)外設的控制信號復雜、多樣，需要單片機提供。 4)外設與單片機的電氣特性可能不匹配， 如：工作電壓和電流不一致。

5)外設與單片機的數據位數可能不一致。如： MCS-51 的字長是 8 位的，而外設的字長 可能不是 8 位的。

基于上述原因， 單片機與外設之間需要 I/O 接口作為信息交換的橋梁。I/O 接口的主要作用

有：① 信號的變換，如信號格式的轉換(如串并轉換和并串轉換)、模擬信號和數字信號之間的 數-模和模-數的轉換等; ② 數據的緩沖， 如實現高速單片機與低速I/O 接口之間的速度匹配等。

2. I/O 接口的結構

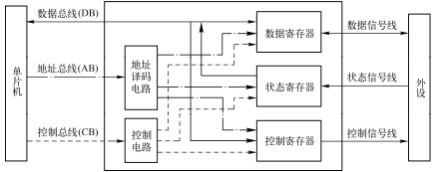

I/O 接口的典型結構如圖 5-14 所示，其內部有三類寄存器，即：

(1)數據寄存器

數據寄存器通過數據總線與單片機交換數據。該數據可以由單片機傳給外設，也可以由 外設傳向單片機， 前者是單片機向外設寫數據， 后者是單片機從外設讀數據。

(2)狀態寄存器

狀態寄存器用于保存 I/O 接口或外設的工作狀態信息，該信息可以通過數據總線傳送給 單片機。

(3)控制寄存器

I/O 接口可以分為可編程的 I/O 接口和不可編程的 I/O 接口?？删幊痰?I/O 接口可以有多 種工作方式，其工作方式由單片機控制選擇，而控制寄存器的作用是接收單片機通過數據總 線發送的控制信息。

I/O 接口中的寄存器也被稱為端口(Port)，因此其中的數據寄存器、狀態寄存器和控制寄存 器分別被稱為數據端口、狀態端口和控制端口，進一步可以被簡稱為數據口、狀態口和控制口。

由圖 5-14 可知，I/O 接口的數據信息、狀態信息和控制信息都通過數據總線與單片機 交換，因此 I/O 接口的數據信息、狀態信息和控制信息都是廣義上的數據。另外， I/O 接口 中的地址譯碼電路的作用是：接收地址總線傳送的地址，并將其譯碼后用于選擇 I/O 接口 中的某個端口;控制總線傳送單片機的控制命令，以控制 I/O 接口的工作。

圖 5-14 I/O 接口的典型結構

3. 對 I/O 接口的基本要求

單片機系統對 I/O 接口的基本要求是：輸入接口有三態緩沖功能、輸出接口有鎖存功 能。這樣要求的原因如下：

(1)輸入接口有三態緩沖功能

單片機可以通過輸入接口讀取外設的數據。在單片機讀取輸入接口時，輸入接口需要把 數據送到數據總線上。但是，當單片機與多個輸入接口相連時，每一時刻僅允許一個輸入接 口向單片機傳送數據，否則將導致總線信息混亂。為了避免信息混亂，必須對那些不被允許 向單片機傳送數據的輸入接口進行隔離操作。具有隔離功能的典型元件是三態緩沖器，其具

有高電平(邏輯 1)、低電平(邏輯 0) 和高阻態(即第三狀態)等三種不同狀態。因此，可 以利用帶三態緩沖功能的輸入接口電路實現單片機與外設之間的隔離。

(2)輸出接口有鎖存功能

單片機通過寫總線操作將數據送到數據總線上，以傳送給輸出接口，外設通過輸出接口 間接獲得該數據。需要注意的是，在單片機的寫總線操作過程中， 數據在數據總線上停留的 時間非常短，處理速度較慢的外設沒有充裕的時間完成數據接收操作。為了避免數據丟失， 就需要通過帶有鎖存功能的輸出接口將單片機輸出的數據鎖存住， 以使慢速設備有足夠的時 間來完成數據的接收。
