LED顯示器又被稱為數碼管顯示器，可以分為共陽極和共陰極兩種，其結構分別如圖5-28所示。數碼管顯示器由8個發光二極管(即a段、b段、…、g段和dp段)構成，當發光二極管導通時，對應的段被點亮，從而可以顯示數字、字符及小數點。為防止發光二極管導通時因電流過大而被燒毀，數碼管各段還需外接限流電阻。

下面以圖5-28所示的1位8段共陽極數碼管為例，介紹數碼管的工作原理。共陽極數碼管中所有發光二極管的陽極連接在一起，是數碼管的公共陽極，對應于數碼管的COM引腳。當COM引腳為高電平時，數碼管的8個段才可能被點亮，而COM引腳信息常被稱為“位控”信號。若要點亮共陽極數碼管的某一段，除了COM引腳接高電平外，對應的“筆畫”段引腳需要接低電平，比如若要點亮c段，則需將c引腳接低電平，以使c段所對應的數碼管導通發光，即c段被點亮。為使共陽極數碼管顯示“1.”，則數碼管的“筆畫”段引腳dp、g、f、e、d、c、b和a的邏輯值應依次為0、1、1、1、1、0、0和1，而由這一邏輯組

合構成的二進制數01111001即是“1.”的顯示代碼，也被稱為段碼、字型編碼或字型碼。另外，除了8段數碼管顯示器外，還有不帶小數點(dp段)的7段數碼管，后者同樣有共陽極和共陰極兩種結構，工作原理也類似。

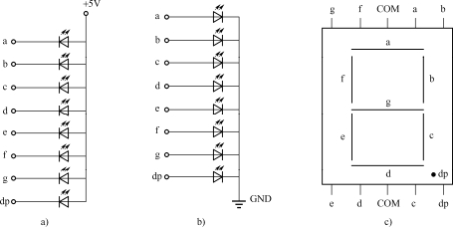

圖5-28數碼管的結構和引腳

a)共陽極數碼管的結構b)共陰極數碼管的結構c)數碼管的引腳和外形

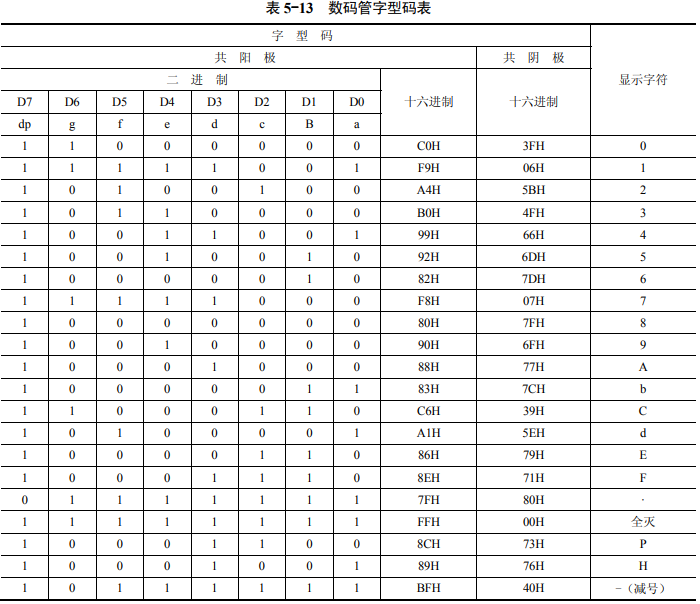

根據數碼管的顯示原理可以確定共陽極和共陰極數碼管的字型碼表，見表5-13。需要注意的是，該表中的數字和符號均不帶小數點，若帶小數點，則需按照相同的方法單獨制表。通過分析還可以發現，表5-13中的共陽極數碼管字型碼按二進制位取反后可以得到對應的共陰極數碼管字型碼，反之亦然。

將數碼管的引腳與單片機的I/O口引腳進行適當連接后，單片機可以通過程序控制數碼管顯示數字和字符等信息。

【例5-10】單片機控制數碼管顯示。要求：在圖5-29所的電路中，8051單片機的并口P0和P2與一位共陽極數碼管相連，請編寫程序控制數碼管顯示數字“5”。

圖5-29單片機并口與數碼管的連接

分析：因?yàn)閿?shù)碼管是共陽極的，所以與COM引腳相連的單片機P2.0引腳必須為高電平;另外，根據表5-13可知數字“5”的字型碼是92H，需將該值通過P0口送至數碼管的“筆畫”段引腳。數碼管“筆畫”段引腳所接電阻是限流電阻，其作用是限制數碼管內發光二極管的工作電流，防止其因電流過大而燒毀。

特別強調一點：數碼管字型碼與電路硬件連接方式有關，并不是唯一的。例如，在圖5-29中，若改變引腳連接關系，將P0.0連接至數碼管的“筆畫段”b，將P0.1連接至“筆畫段”a，則例5-10程序?qū)o法使數碼管顯示“5”，若要顯示“5”，必須根據新的引腳連接關系重新確定字型碼。

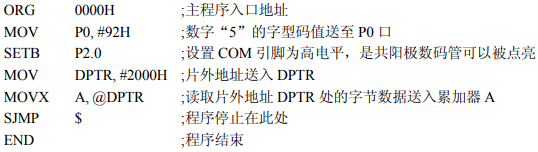

在例5-10中，單片機利用P0口控制數碼管顯示，為保證數碼管顯示的符號不消失，在數碼管顯示期間，P0口送出數碼管字型碼不能改變。但是在實際的單片機應用系統中，P0口和P2口通常還有其他用處，不能僅用于數碼管顯示控制。比如，在下面這段程序中，前兩條指令控制數碼管顯示數字“5”之后MOVX指令將P0口用于片外存儲器或I/O端口的訪問，從而導致數碼管無法持續顯示數字“5”。

由上述分析可知，為保證數碼管顯示器穩定地顯示，必須使數碼管引腳上的字型碼保持足夠長的時間，以使人眼能夠感受到數碼管的亮度。在單片機應用系統中，有兩種控制數碼管持續、穩定顯示的方法，分別是靜態顯示和動態顯示。
