A-D轉換器(ADC)能將模擬電信號轉換成與其大小成比例的數字量信號，這種由模擬量到數字量的轉換也可以被稱為量化。

1.采樣和采樣定理

模擬信號和數字信號的主要差別是，在某個連續范圍內，模擬信號能取得任何值，而數字信號僅能取得有限個不同的值。比如：電壓是模擬信號，如果電壓在0~7V之間，則電壓值可能是2V、5.2V或6.278V，即電壓的可能取值是無限多的;而一個0~7之間的數字量的取值只能是0、1、2、3、4、5、6和7，共8個可能的不同值，并且這些值之間不是連續變化的，即不能包含5.2或6.278V這樣的小數值。

一般情況下，A-D轉換器的輸入信號是在時間上連續的模擬信號，每一次A-D轉換都將一個模擬量轉變成對應的數字量，這就是一次對模擬信號的采樣。作為物理器件，A-D轉換器完成轉換需要一定時間，因此相鄰兩次轉換之間存在時間間隔ts。為了保證采樣所得的

數字信號能夠保留足夠的原始模擬信號信息，采樣時間間隔ts必須足夠小，即采樣頻率fs=1/t必須足夠大，必須滿足

fs≥2max(fi)(5-7)

式中，fi為原始信號中各個頻率分量的頻率;max(fi)為各頻率分量的頻率最大值。

式(5-7)是采樣定理，即采樣頻率必須大于原始信號頻率的兩倍。只有符合采樣定理，才可能從采樣所得的數字信號恢復出原始模擬信號。但是，受到器件物理條件和成本的限制，采樣頻率不可能無限提高，通常設為原始模擬信號最大頻率的3~5倍即可。

2.A-D轉換器的工作原理

常用的A-D轉換方法有計數法、雙積分法和逐次逼近法。計數式A-D轉換器的優點是結構簡單，雙積分式A-D轉換器的優點是精度高、抗干擾性強，它們的共同缺點是轉換速度較慢。與前兩種方法相比，逐次逼近式A-D轉換器的結構比較簡單，轉換速度更快，應用更加廣泛。本小節將僅以逐次逼近式A-D轉換器為例，介紹A-D轉換器的工作原理。

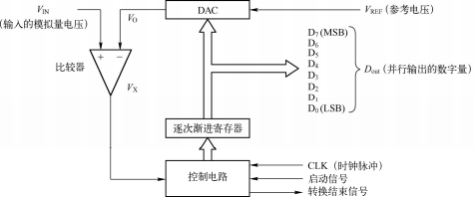

逐次逼近式A-D轉換器的工作原理如圖5-50所示，當啟動信號由高電平變?yōu)榈碗娖綍r，逐次漸進寄存器被清0，DAC的輸出VO為0V，當啟動信號再次變成高電平時，A-D轉換開始進行。

圖5-50逐次逼近式A-D轉換器的工作原理

逐次逼近式A-D轉換器采用二分搜索法確定模擬量所對應數字量。以8位A-D轉換為例，轉換過程如下：當?shù)谝粋€時鐘脈沖出現時，逐次漸進寄存器的最高位D7被置1，其值為1000000B=128，該值被DAC轉換為電壓

即滿量程的一半。然后，

比較器將輸入模擬電壓VIN與0.5VREF進行比較，比較結果有以下兩種可能：

1)若VIN≤0.5VREF，則將逐次漸進寄存器的最高位D7清0、次高位D6置1;接下來，

即滿量程的1/4，之后，VIN與0.25VREF比較。

若VIN>0.5VREF，則逐次漸進寄存器的最高位D7保持為1、次高位D6被置1;接下來，

即滿量程的3/4，之后，VIN與0.75VREF比較。

上述過程重復進行，直到逐次漸進寄存器的最低位D0被置1時的VO被比較后為止。轉換結束后，逐次漸進寄存器中的值就是A-D轉換所得的數字量，并且控制電路會輸出一個低電平作為轉換結束信號。

由上述轉換過程可知：

1)逐次逼近式A-D轉換器總在剩余最大搜索范圍的1/2內進行對半搜索，速度快。2)對于n位A-D轉換器，其轉換結果D與輸入模擬電壓之間的關系為

式中，VREF為A-D轉換器的參考電壓，也是其輸入模擬電壓的滿量程值。由該式可得A-D轉換結果D為

3.A-D轉換器的性能指標

與DAC的性能指標相似，ADC的性能指標是衡量A-D轉換器性能和進行A-D轉換器選型的重要依據。ADC的性能指標較多，主要的有以下幾個：

(1)分辨率

分辨率是A-D轉換器所能分辨的最小模擬量值，即兩個相鄰數字量所對應的模擬量的差值，與ADC的位數有關。由式(5-9)可知n位A-D轉換器的分辨率為

通常，用A-D轉換器的位數來代表其分辨率，即若1個A-D轉換器的分辨率是nbit，則代表其分辨率為滿量程輸入模擬量的1/2n倍。

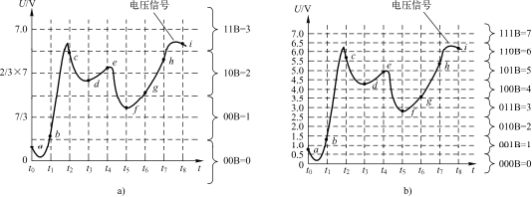

由式(5-10)可知，增加A-D轉換器的位數可以提高其分辨率。例如：如圖5-51所示，有一個電壓信號在等間隔的時間點t0、t1、…、t7和t8上被采樣，得到a、b、…、h和i共9個采樣點。在圖5-51a所示的2位A-D轉換結果中，點c、d、e、g和h的數字量均為2，其中，雖然點g和點h的電壓差比較大，但是靠轉換后的數字量無法區分它們。在圖5-51b中，由于A-D轉換器的位數提高到了3位，分辨率有所提高，點g和點h已經可以區分。

圖5-51 A-D轉換示意圖

a)2位的A-D轉換b)3位的A-D轉換

(2)轉換精度

轉換精度與誤差有關，幾個常用的相關指標如下：

1)量化誤差是實際轉換結果與理想轉換結果之間的最大偏差。例如，在圖5-51b中，5.2V的轉換結果為5，6.278V的轉換結果為6，而這兩個數的理想轉換結果應分別為5.2和6.278。但

是，由于ADC無法得到小數的轉換結果，所以，5.2V和6.278V的轉換結果存在誤差，分別為

2)偏移誤差。理想情況下，輸入模擬量為0時，A-D轉換結果應該為0。但是，實際情況下，輸入模擬量0的轉換結果通常不為0，這個不為0的轉換結果就是偏移誤差。

3)轉換速度是完成一次轉換所需要的時間，其倒數為轉換速率。轉換速率與采樣頻率不同，前者是單次轉換的時間，后者是連續兩次轉換之間的時間間隔的倒數。為了保證正確轉換，轉換速率要大于或等于采樣頻率。
