單總線(1-Wire)是DALLAS公司推出的一種單線雙向串行總線，僅用一根線即可實現多個器件間的數據傳輸。目前，常用的單總線接口芯片有數字溫度傳感器DS18B20、單總線控制器DSIWM和D-A轉換器DS2450等。本節將以單總線溫度傳感器DS18B20為例，介紹單總線接口器件的引腳功能、時序及使用方法;最后，給出AT89C52單片機擴展DS18B20的例子。

單總線的引腳功能和時序

1.單總線的引腳功能

在單總線接口擴展中，一根線DQ將所有器件連接在一起，如圖6-19所示。DQ是雙向傳輸線，可以傳送時鐘信號和數據。為保證總線空閑時該引腳為高電平，DQ引腳必須經過一個約5kΩ的電阻與正電源相連，如圖6-20所示。另外，在圖6-20中，主機是指單片機等控制器。沒有專用單總線引腳的單片機可以用I/O口引腳模擬單總線引腳。

圖6-19單總線接口擴展示意圖

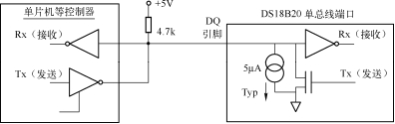

圖6-20 DS18B20單總線引腳硬件結構示意圖

使用單總線接口器件時要注意：

1)在單總線通信中，只能有一個主機(只有含CPU的器件可以做主機)，并且從機只能被動地與主機通信。

2)單總線接口器件都具有唯一、不能更改，且與其他器件不同的64位ROM序列號，主機可以通過該序列號尋址單總線上掛接的從機。

3)單總線的數據傳輸順序是“先低位，后高位”。

4)單總線接口器件采用寄生電源的供電方式時，不需要外接電源。

2.單總線的引腳時序

為保證數據傳輸的正確性，單總線接口器件通信過程中必須按照通信協議要求產生總線信號。單總線協議中的信號類型有以下幾種，分別是復位脈沖、存在脈沖、寫0信號、寫1信號、讀0信號和讀1信號。上述信號中，除了存在脈沖，所有信號均由主機產生。這些信號的時序如圖6-21所示，下面分別介紹。

圖6-21 DS18B20的DQ引腳時序

(1)復位脈沖

單總線的數據傳輸開始于主機發出復位脈沖，這是總線初始化操作。如圖6-21所示，主機(即控制器)將DQ引腳置為低電平，即將總線的電平拉低，并保持480~960μs，以產生“復位脈沖”。復位脈沖發出后，主機重新將DQ置為高電平(即釋放總線)并等待15~60μs，之后檢測從機是否發出了“存在脈沖”。若檢測到“存在脈沖”則開始通信，否則不通信。

(2)存在脈沖

主機發出復位脈沖并釋放總線時，總線上產生上升沿。從機(此處指DS18B20)檢測到該上升沿后，等待15~60μs再將總線DQ引腳置為低電平，并保持60~240μs。如圖6-21所示，這個持續60~240μs的低電平即是從機發出的“存在脈沖”。

(3)主機的寫時隙

主機通過寫“0”時隙向從機發送邏輯0，通過寫“1”時隙向從機發送邏輯1。寫“0”時隙和寫“1”時隙都必須維持至少60μs。兩次寫時隙之間至少需要1μs的恢復時間。產生寫“0”時隙和寫“1”時隙的方法分別如下：

1)產生寫“0”時隙的方法是，主機拉低總線電平，并保持60~120μs，然后釋放總線(即向總線寫1)。

2)產生寫“1”時隙的方法是，主機拉低總線電平，并在15μs內釋放總線，

寫“0”時隙和寫“1”時隙都以拉低總線開始，從機檢測到由此產生的下降沿后，將在15~60μs內讀取數據，即檢測總線上的電平，低電平為0，高電平為1。

(4)主機的讀時隙

主機產生讀時隙后，從機才能向主機發送數據。主機產生讀時隙的方法是將總線拉底，并保持至少1μs，然后釋放總線。從機檢測到總線上的這個上升沿信號后，將數據送到總線上、發給主機。若從機發給主機的是0，則總線上產生主機讀“0”時隙，若發給的是1，則產生讀“1”時隙。需要注意的是，從機的數據只能保持15μs，因此主機必須在產生讀時隙后的15μs內完成讀數據的操作。
