引言

在無線藍牙音箱、家庭音頻系統、車載音頻等產品，D類功放芯片因其效率高、貼片封裝等優勢越來越普及。在中大功率的音頻系統設計時，揚聲器要輸出足夠大的功率，模擬輸入的功放芯片需要通過前級運放來做放大和調音。絕大多數的底噪雜音等問題都來源于音源輸入、PCB走線干擾。很多板子因PCB面積、結構限制等因素無法規避，一直困擾著電子工程師。

I2S輸入的數字功放IC，是將數字音頻源直接轉換成高品質的音頻信號，音頻信號不受PCB走線及射頻干擾，且內置DSP大大簡化了調音的過程，還可提高音質、節省器件成本、簡化系統設計。數字功放IC因其優勢，越來越受音頻廠家、電子工程師的歡迎。

深圳市永阜康科技有限公司一直專注于音頻領域的耕耘，現在大力推廣蘇州至盛半導體的單聲道100W/立體聲50W數字I2S輸入D類功放IC-ACM8629,助推音頻產品升級迭代。ACM8629供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V 。在4 歐負載，BTL模式下輸出功率可以到2×50W@1%THD+N，在2歐負載，PBTL模式下單通道可以輸出1×100W @1%THD+N。采用TSSOP-28(散熱片在背部，支持外接散熱器)，良好的散熱性能保證超大功率輸出，可實現無失真的清晰音頻。

ACM8629內部集成DSP，可實現多種音效。應用這顆芯片分頻變得非常簡單，可以通過EQ的調整彌補喇叭腔體的不足，通過DRC可以防止破音，還有混音，人聲增強，低音增強等多種工具可以使用。這顆芯片最大的亮點是內置小音頻低頻增強算法，讓音箱在中小音量播放時，仍能輸出足夠的低頻。為家庭影院、車載音頻、藍牙音箱等要求嚴格且注重成本的產品提供了一個成本效益非常高的中大功率輸出級解決方案。

ACM8629概述

ACM8629一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V 。在4 歐負載，BTL模式下輸出功率可以到2×50W@1%THD+N，在2歐負載，PBTL模式下單通道可以輸出1×100W @1%THD+N。

ACM8629采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止POP音的產生。擴頻技術的應用可以大幅降低EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。

ACM8629高度集成了多種音效算法，內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15個EQ 和5個post EQ，可編程特定頻段信號動態增強，3 段提前能量預測DRC 等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償?shù)裙δ芸梢酝ㄟ^這些模塊實現。

ACM8629應用信息

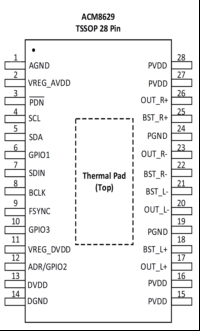

1、ACM8629腳位圖

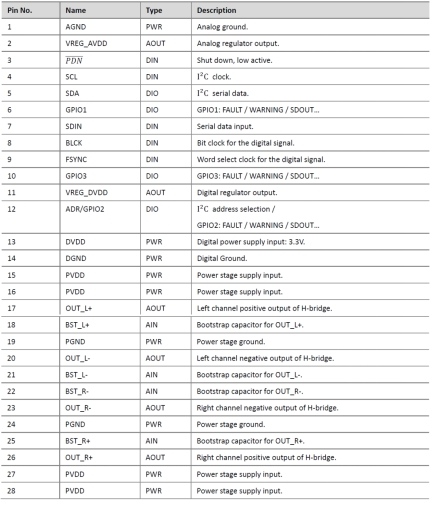

2、ACM8629管腳說明

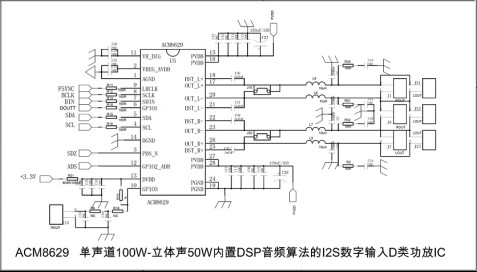

3、ACM8629 DEMO板原理圖

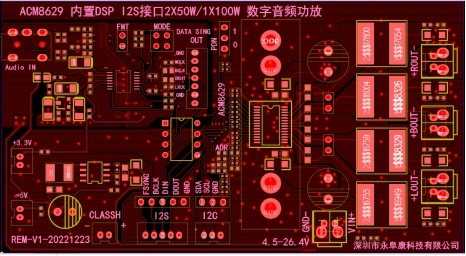

4、ACM8629 DEMO板PCB頂層設計圖

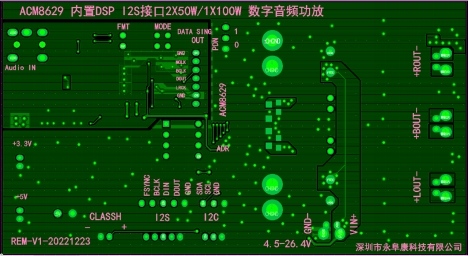

5、ACM8629 DEMO板PCB底層設計圖

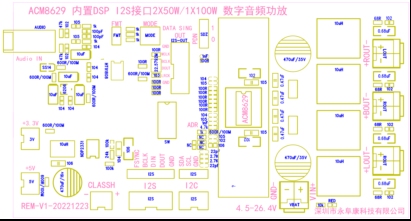

6、ACM8629 DEMO板貼片圖

7、ACM8629 DEMO板物料清單

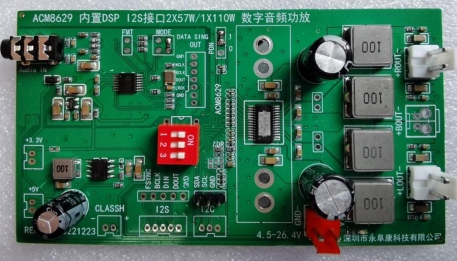

8、ACM8629 DEMO板實物圖
