【2023 年 6 月 9日，德國慕尼黑訊】在全球電力消耗中，照明用電占據很大比例，因此照明領域的節能至關重要。事實證明， PFC + LCC 諧振拓?fù)浣Y(jié)構是LED 照明應用（如商業照明，戶外照明和植物照明等）的優秀方案：

?支持恒流/恒壓/恒功率設計

?達到與PFC+LLC同等的高效率

?支持很寬的輸出電壓范圍

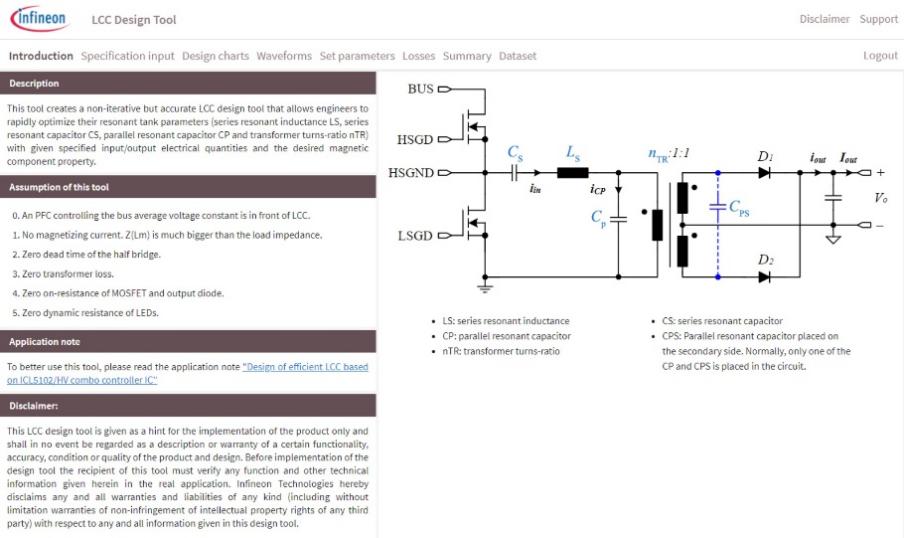

為了便于工程師的設計，英飛凌（FSE 代碼：IFX / OTCQX 代碼：IFNNY）推出了 LCC 設計工具，讓工程師的設計工作變得更快速、更輕松。

英飛凌科技全球照明應用市場主管Hakan Yilmazer 表示：“我們?nèi)碌?LCC 設計工具為設計人員提供了一個精簡的解決方案，可以幫助他們避開繁冗的迭代設計方法，更省時省力地設計高效、可靠的 PFC + LCC 解決方案。假設我們將 3 億個平均功率為 60 W 的 LED 驅動器從效率較低的反激拓?fù)浣Y(jié)構轉換為 PFC + LCC 拓?fù)浣Y(jié)構，那么每年節約的能源則相當于一家 1000 MW 大型燃煤發電廠的發電量?，F(xiàn)在，有了英飛凌 LCC 設計工具的支持，我們能夠讓這個假設變成現實?！?

在 PFC 加諧振拓?fù)浣Y(jié)構中，PFC + LCC 拓?fù)浣Y(jié)構最受歡迎，因?yàn)樗梢詫?shí)現很寬的輸出電壓范圍，并且效率高達 94%。大多數 LED 驅動器廠商通常在 100 W 以上功率范圍內才會使用諧振拓?fù)浣Y(jié)構，這樣可以獲得最大好處。但是這種拓?fù)浣Y(jié)構不僅僅適用于大功率 LED 驅動器，在功率低至 40 W 的應用中也可以部署，進而替代 Flyback + DC-DC降壓拓?fù)浣Y(jié)構。設計人員可以使用英飛凌的 LCC 設計工具來設計電路――只需輸入關鍵參數，便可從該工具獲得所需的數據，與以往相比可將設計的時間與精力節約一半以上。

此外，針對這種拓?fù)浣Y(jié)構，英飛凌還提供了兩款非常適合的高性能、高度集成的組合控制器——PFC+LCC/LLC 集成控制器ICL5102 和 ICL5102HV。這些 IC的LCC/LLC級可以在高達 500 kHz 的頻率下連續工作，這將有助于降低BOM（材料清單）成本，特別是無源元器件的減小，還能大幅度提高產品功率密度，實現小型化設計。英飛凌 CoolMOS? 600 V P7 和 950 V PFD7 系列的開關損耗較低，以及CoolGaNTM均非常適合用于此類高頻設計。照明設備客戶使用這些產品，可以將 LED 驅動器的效率提升 5-6%，而增加的成本可以忽略不計甚至根本沒有。
