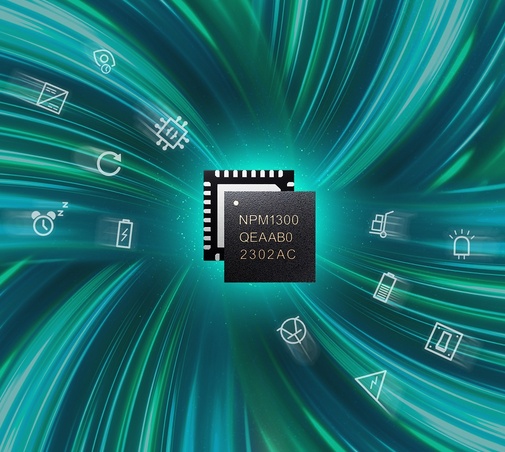

挪威奧斯陸 – 2023年7月3日 – Nordic Semiconductor 宣布推出nPM1300?電源管理集成電路(PMIC)，該產品具有兩個超高效降壓轉換器、兩個負載開關/低壓差電壓轉換器(LDOs)并集成了電池充電功能，適用于電池驅動的應用。nPM1300將通常需要五個或更多分立元件的電路組合到單個芯片中，從而減省了終端產品的物料清單(BoM)。Nordic同時推出的nPM1300評測套件(EK)和nPM PowerUP PC應用程序，使開發人員不需要編寫任何代碼即可簡便地評測、配置和實施nPM1300 PMIC。

這款PMIC還為低功耗無線應用帶來了獨特的系統管理功能和精確的電量計量功能。nPM1300獨特的基于算法的電量計量功能，使用電壓、電流和溫度監測，比基于電壓的電量計量具有更高的準確性，并且PMIC自身的功耗大大低于庫倫計數器型電量計。Nordic是率先在高精度和低功耗之間實現這種平衡的公司，至今還沒有其他PMIC產品可以與之匹敵。

Nordic公司PMIC產品總監Geir Kjosavik表示：“我們推出nPM1300產品幫助開發人員輕松地為低功耗產品添加緊湊型優化電源管理解決方案，不再需要使用五、六個分立組件來從頭開始設計系統管理功能。同樣地，我們還通過配套的評測套件來簡化了PMIC評測和開發。這款套件和nPM PowerUP應用程序使得開發人員可以快速進行設置，最大限度地降低應用功耗，而不需要編寫任何軟件。”

對于使用Nordic nRF52®和nRF53®系列，以及最近發布的nRF54H20?先進無線多協議系統級芯片(SoC)的開發人員，nPM1300是滿足電源管理需求的完美選擇。這款PMIC還適合為基于nRF9160? SiP蜂窩物聯網的應用實現電池充電功能，使用PMIC的未調節輸出為nRF9160內部降壓穩壓器供電。

這款PMIC經優化具備了更高的效率和更緊湊的尺寸，并可通過兼容I2C的TWI進行配置。這個接口讓配置一系列高級系統管理功能變得更簡捷，包括帶一兩個按鈕的集成硬復位功能、精確的電池電量計量、系統級看門狗、斷電警告和重啟。在傳統設計中，這些功能通常是作為離散組件實現的，但在nPM1300中，它們是作為片上功能存在的。

nPM1300 PMIC外部供電電壓為4.0 ~ 5.5 V，電池供電電壓可低至2.4 V。兩個電源軌由獨立的 DC/DC 降壓轉換器調節，這些轉換器可配置在 1.0 至 3.3 V 之間，最大電流高達 200 mA。 另外兩個電源軌用作負載開關(從外部電源切換電流高達100 mA)，但當直接由nPM1300供電時，也可以用作LDO。作為LDO運行時，這些電源軌輸出可在1.0至3.3 V之間配置，最大輸出電流為50 mA。非穩壓輸入電壓也可由 nPM1300 的輸出提供。

nPM1300采用線性充電模塊為單節鋰離子、鋰聚合物和磷酸鐵鋰電池充電。該模塊支持高達800 mA的充電電流和可編程的3.5至4.45 V終端電壓。電池充電器具有自動熱調節功能，可以編程設定充電過程中的最高芯片溫度。

nPM1300 PMIC還具有以下特性：USB端口檢測功能(通過標準USB自動限制電流為100 mA或500 mA，或者通過USB-C自動限制電流最高為1500 mA電流);動態電源路徑管理(如果移除主電源，自動切換到電池電源);帶有可編程喚醒定時器的超低電流出廠模式和休眠模式。這款PMIC還具有三個LED驅動器和五個GPIO(可以重新利用將控制線導向時間關鍵型控制功能以替代串行命令)。nPM1300應用實例包括先進可穿戴設備和便攜式醫療應用。

nPM1300 EK使得開發人員能夠輕松地評測和配置PMIC而不需要進行任何編碼。通過將EK連接到nRF Connect for Desktop(針對Nordic產品的跨平臺開發軟件)中的nPM PowerUP應用程序，用戶可以通過直觀的圖形用戶界面(GUI)簡便配置nPM1300，而后將配置移植到物聯網應用的SoC或微控制器上。

這款EK具有兩個用于數據和電源連接的USB-C連接器，用于帶或不帶內部NTC熱敏電阻之電池的JST電池連接器，以及用于接入nPM1300所有連接的公引腳接頭。此EK的三個LED和四個按鈕可用于評測nPM1300的GPIO和LED驅動器功能。

Nordic現在通過分銷合作伙伴提供nPM1300 EK，并將于2023年10月開始批量生產QFN和CSP封裝nPM1300 PMIC，客戶可通過Nordic銷售渠道獲取樣品。
