引言

路面切割機設備在路面切割方面應用廣泛,其可以分為大型切割機、小型切割機兩大類。大型切割機在質量及效率上具有優勢,效益較高,市場前景較好:而小型切割機結構簡單、攜帶便捷,對場地?zé)o限制要求,具有磨損量小、維修方便等優勢。當前,社會各界對機械制造業的依賴程度呈現不斷上升的狀態,路面切割機的需求也日益明顯,對其性能和操控性要求越來越高,現有的切割設備已經不能滿足市場需求。

根據相關調查,目前,我國建筑產業中使用的切割機設備種類眾多、數量龐大,其中路面切割機的磨損將會影響切割精度,往往需要大量時間進行設備維護及修理,其使用壽命也將大大縮減。為此,亟需研制一款高精度、環保節能的路面切割機。

針對上述問題,設計了一種基于氣壓差傳送的高效環保路面切割機。該切割機是一款集水循環功能模塊和防揚塵模塊于一體的設備,機械化、自動化、模塊化程度較高,相對于國內外的同類切割機,該設備的割縫可自行調節,具有防揚塵、切割后的路面無碎石等優點。路面切割機是一種精度要求較高的切割機械,在切割時,該切割機切割模塊中的防塵罩和具有良好耐磨性的切割片,不僅保證了切割精度、切割路面的平整性,其精確的信息反饋系統還確保了設備平穩運行,進而保證了切割的平整、流暢。

1路面切割機總體方案設計

1.1整體方案設計

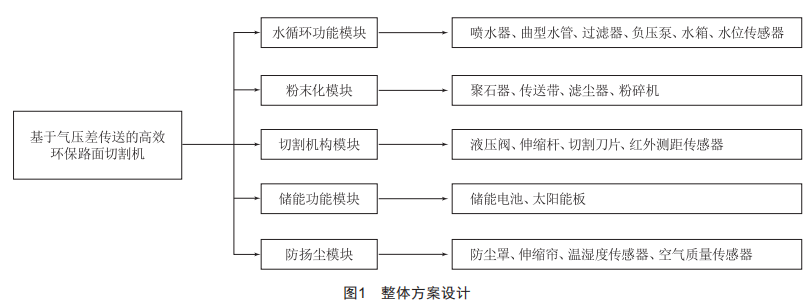

由于市面上切割機的價格和結構有所不同,各切割機的廠家硬件體系也互不兼容,其拆裝過程時間各有所異,為了減少不必要的時間浪費,更快進行改裝、焊接并進行控制裝置的安裝,考慮到實際設計的需求和成本,將整體方案拆成多個部分。路面切割機的整體方案設計如圖1所示,包括切割機構模塊、水循環功能模塊、粉末化模塊、儲能功能模塊、防揚塵模塊等,該方案優化了整體功能,拆分部件更加便捷,零部件替換更加快捷。

該設計采用PLC為控制核心,PLC控制器具有結構合理、讀寫速度快、傳輸精度高和控制穩定等優點,廣泛應用于石化、礦山、農業、電工和機械制造等領域,因此基于氣壓差傳送的高效環保路面切割機采用PLC作為控制器進行設計。PLC分為輸入采樣階段、程序執行階段、輸出刷新階段。在運行前,會先運行初始化程序,通過上電對各個模塊進行初始化,此后會根據程序流程調用各個模塊進行循環運行。各個模塊主要由過濾器、傳送帶、粉碎機、液壓閥、溫濕度傳感器、紅外測距傳感器和儲能電池等部分構成。

1.2工作流程設計

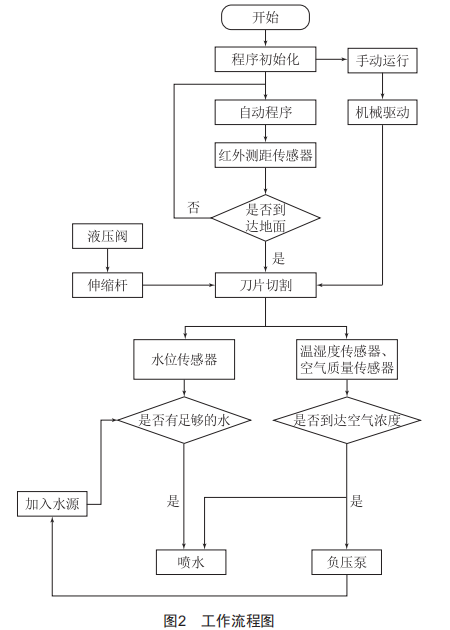

路面切割機的工作流程如圖2所示,該裝置采用單片機為核心進行信息處理,當設備開始工作時,程序初始化,單片機分別對溫濕度傳感器、空氣質量傳感器、紅外測距傳感器、水位傳感器、液壓閥進行初始值的設定,并進行數據傳輸。啟動自動程序,通過紅外測距傳感器顯示當前距離值,該傳感器可以將驅動集成電路作為一個整體進行特定深度的切割,也可以手動調節機械高度,完成切割工作。該設備可以進行寬度調整,通過液壓閥控制伸縮桿運動,到達設定的位置。在切割的同時,溫濕度傳感器和空氣質量傳感器實時檢測溫濕度、空氣密度等模擬量,達到一定值,噴水器和負壓泵啟動工作,噴水器對旋轉的刀片進行噴水降溫,噴出的水霧及時被負壓泵通過曲型水管冷卻回收到水箱,水箱中的水位傳感器檢測出模擬量,將這些模擬量通過傳感器轉化為數字量,傳輸?shù)絾纹瑱C(jī)內,經過軟件掃描、識別、執行等程序,完成路面切割的工作任務。

2切割機各功能模塊

2.1切割機構模塊

當切割機進行地面切割時,伸縮簾與地面形成一個密閉空間,切割片切割地面時,刀片和地面摩擦產生大量的熱,并揚起大量粉塵,安裝在防塵罩上的多種傳感器[5]可以實時檢測這些數據,并把數據傳遞給PLC控制器。當溫度過高時,PLC控制噴頭打開,噴水器對切割刀片進行噴淋,降低刀片溫度。該切割機可以根據切割范圍來控制伸縮桿進行伸縮,在紅外測距模塊不斷反饋下,加大切割深度和寬度,達到切割效果。切割機構模塊如圖3所示。

1一噴頭:2一溫度傳感器:3一濕度傳感器:4一紅外測距傳感器:5一空氣質量傳感器:6一伸縮桿:7一切割片。

圖3 切割機構模塊

2.2水循環功能模塊

在設備內部設置有環狀水循環結構,如圖4所示。在檢測刀片上的熱量和空氣密度后,噴水器噴灑水霧進行有效覆蓋,控制灰塵不再揚起,以便刀片更好地切割地面。水霧在負壓條件下會隨著氣流向上升起,慢慢進入水循環結構。水蒸氣和水霧的混合體在曲型水管結構中流動,由于水管材料為鋼結構和鐵結構,可對水蒸氣進行冷卻液化處理,使水霧聚集,在重力影響下,進入過濾器進行過濾,慢慢流回儲水池。在水位傳感器作用下,檢測、調控箱體始終有足夠的水源進行噴水,形成一個循環。該模塊可實現刀片的降溫、水的回收,具有調控迅速、穩定性強的特點:且在刀片上設有一個噴射口,可實現無人操作,自動進行噴灑,達到高效、干凈、徹底的效果。

1一水位傳感器:2一水箱:3一離心風機:4一負壓系:5一過濾器:6一曲型水管:7一噴水器。

圖4 水循環功能模塊

2.3粉末化模塊

設備可以自動調節刀片切割范圍,在切割結束后,會產生大量的碎石塊,在密閉環境下,如果不能及時清理,會對刀片及外殼產生極大的沖擊力,對刀片和外殼也是一種損傷,于是在刀片后面設計粉末化裝置,先是由聚石器將石塊進行收集,再經傳送帶使碎石由低端進入高端,在重力作用下,碎石進入濾塵器底端,在螺旋爬升作用下,碎石被運輸?shù)缴蠈拥姆鬯闄C(jī),在運輸過程中,碎石與濾塵器內壁摩擦,進行少量的粉碎,最后進入粉碎機進行粉碎。該結構能有效粉碎大量碎石,切割機經過之后,不再是大量的碎石塊,而是經過粉碎機粉末化的產物,具有更高的利用價值。該模塊結構如圖5所示。

1一粉碎機:2一濾塵器:3一傳送帶:4一聚石器:5一伸縮簾。

圖5 粉末化模塊

2.4儲能功能模塊

由于設備大部分裝置需要依靠電力運作,如遇突發停電事件和環境問題,會導致停工問題。因此在設備上加裝電池儲能系統和太陽能板,在任何環境下,都可以進行有效切割,不會因外界因素造成工作停滯。也可以在閑置時將其放在太陽下面,充分充電,為有效切割提供工作保障。

2.5整體模塊

切割機整體模塊包括切割機構模塊、水循環功能模塊、粉末化模塊、儲能功能模塊,各模塊中部分零件均可在市場中購買,該設備在設計時,采用國際標準化參數,部分零件幾何參數相關數據基本相同,在拆裝時方便更換。與現有零件數據進行比對,計算出該設備模塊零件的相關數據,根據相關參數進行三維建模,將得到的各模塊三維模型進行裝配,完成整體模型的連接,如圖6所示。

3結語

本文結合建筑行業中路面切割機同類產品,對現有路面切割機產品進行研究,采取取長補短的措施,綜合考慮,進行改良設計,研制了一款基于氣壓差傳送的高效環保路面切割機。該裝置主要用于路面的切割和開槽,擁有高效、環保、自動化等特點,智能化程度較高,有極高的實用價值,其市場需求大,市場前景非常廣闊。

圖6 整體模塊

在設計方案里,采用模塊化設計,將整體方案拆成多個部分,綜合運用所需要的數據、結構、原理,對路面切割機的各個模塊結構進行了設計,保證運動的流暢性:采用柴油機作為動力源,以傳送帶為中介,保證切割片、粉碎機、濾塵器、聚石器各機器運行,實現一機多用,提高了機器整體效率,加快了工作流程:并參考專業知識,保證設計方案的可行性、真實性,對路面切割機的制造具有重要價值。
