眾所周知，傳統的芯片制造離不開光刻技術，尤其是5nm及以下制程工藝，更是需要先進的極紫外光刻技術才能完成。然而，最近有一項專利“打破”了這種傳統制造工藝方式。

根據天眼查公開的信息顯示，這項專利名稱為“5納米芯片制造的直接蝕刻方法”，申請日期為2023年7月11日，申請公布日為2023年9月8日，申請公開號為CN116721916A。

根據專利摘要顯示，該發明提供的是一種5nm芯片制造的直接蝕刻方法，涉及芯片設計及制造。其最大的亮點在于，無需光刻，直接蝕刻就可以制造5nm芯片。

▲圖片來源：天眼查

該發明的具體方案是：按5nm蝕刻線寬設計芯片版圖，設計蝕刻掩模版后，用激光直寫光刻機刻出蝕刻掩模版；晶圓準備好后將蝕刻掩模版緊靠晶圓上表面，用等離子體進行干法蝕刻；蝕刻結束后移去蝕刻掩模版，清潔晶圓，進行后續常規的芯片制造步驟（離子注入、形成完整的晶圓結構、芯片封測）。

蝕刻掩模版包括聚甲基丙烯酸甲酯（PMMA）涂層和金屬鈦板，金屬鈦板做成朝上的盤子形狀，在盤狀邊沿均勻設置安裝孔，金屬鈦板中間的圓盤部分兩面涂覆聚甲基丙烯酸甲酯（PMMA）涂層，固化在金屬鈦板上。

據專利摘要介紹，該發明不用光刻設備，不需要光刻過程，直接蝕刻就可以制造5nm芯片（下圖最后一句）。

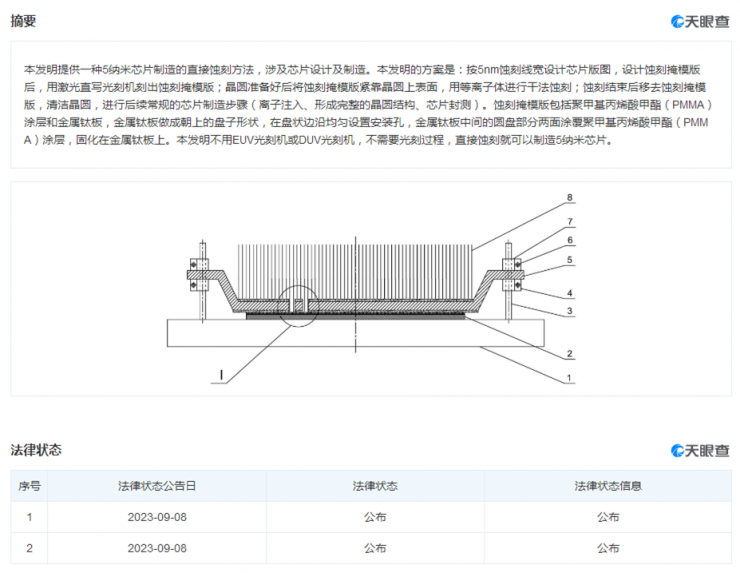

▲專利原理介紹

據悉，申請這項專利的是“上海創消新技術發展有限公司”。該公司成立于2019年3月，注冊資本僅50萬元，法定代表人為劉明革，經營范圍主要包括機械技術、電子技術、化工技術、建筑技術，以及生物技術領域內的技術開發、技術服務等。

不過，值得注意的是，該公司的經營范圍并不包含芯片相關的內容，比如芯片設計、芯片制造等。

另外，從股東信息來看，該公司總經理劉明革持有85%的股份，他同時也是上海敏革化學科技有限公司的股東和監事；而執行董事劉佳慧則持有15%的股份。除了二人之外，并沒有什么大公司持有上海創消新技術發展有限公司的股份。

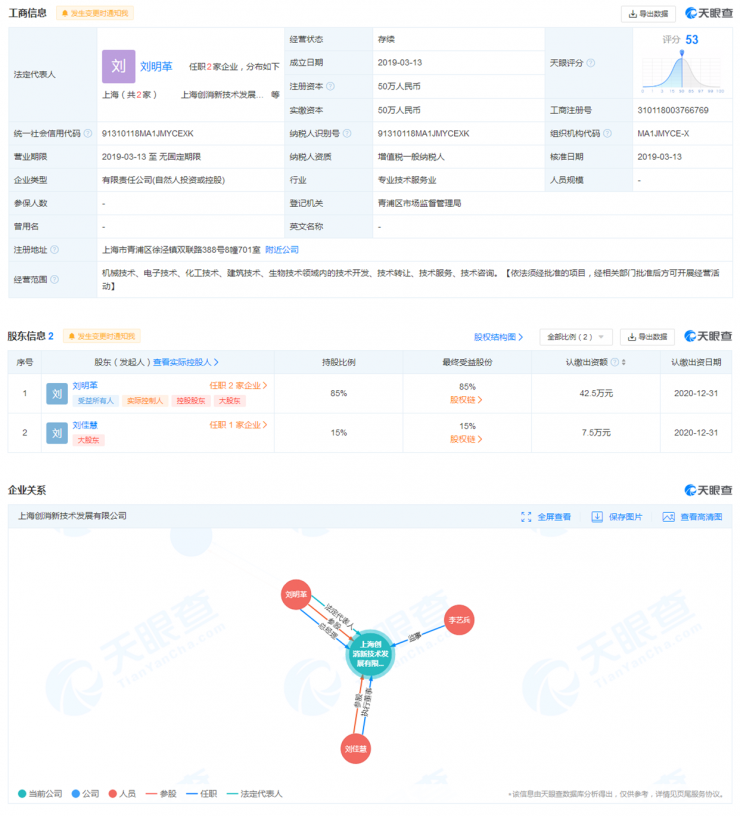

▲天眼查顯示的“上海創消新技術發展有限公司”相關信息

目前，該專利正處于“審中”狀態，還未取得正式授權。因此，我們無法確認這項專利的技術可行性。

不過，從天眼查披露的相關信息來看，如果這項專利將來能夠獲批有效，那這技術簡直就是“天降福音”。

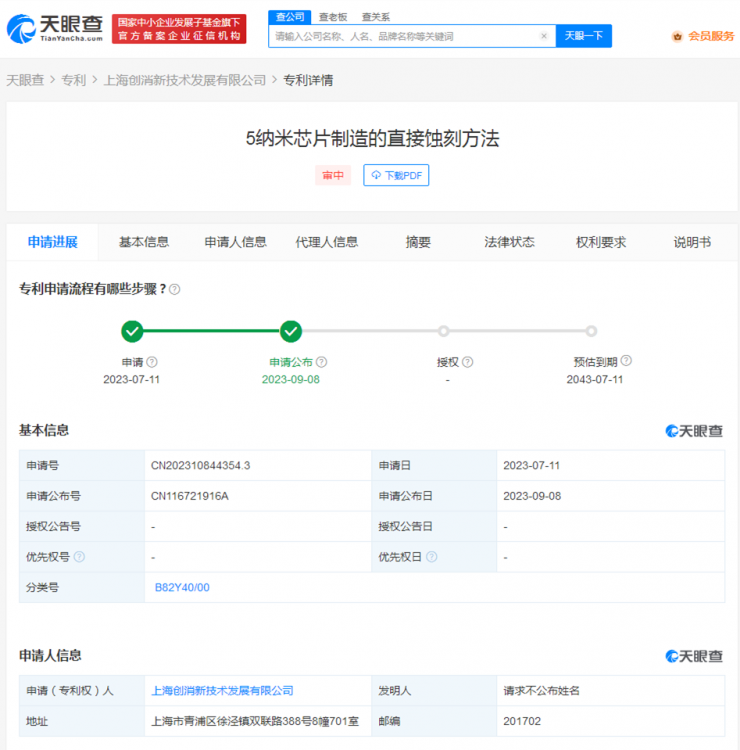

▲天眼查顯示的“5納米芯片制造的直接蝕刻方法”專利信息

最后，對于這項專利，大家有何看法？是“真看好”，還是“純炒作”？歡迎在評論區留言，闡述你的觀點。
