【2024年1月24日，德國慕尼黑訊】隨著USB-C電源傳輸（PD）充電技術的日益普及，整個消費市場對兼容性強的充電器的需求也在增加。如今，用戶需要功能強大而又設計緊湊的適配器。英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出的次級側受控ZVS反激式轉換器芯片組 EZ-PD? PAG2可以滿足這一需求。該芯片組由EZ-PD PAG2P和EZ-PD PAG2S兩款不同的型號組成，集成了USB PD、同步整流器和PWM控制器。它能夠使用脈沖-邊沿轉換器（PET）CYPET121確保初級側和次級側之間的高效通信與隔離。該產品通過支持創新的非互補有源鉗位反激式（NCP-ACF）和零電壓開關準諧振反激式（QR-ZVS）拓撲結構提高了效率，適用于高能效的USB-C適配器、充電器和旅行適配器。

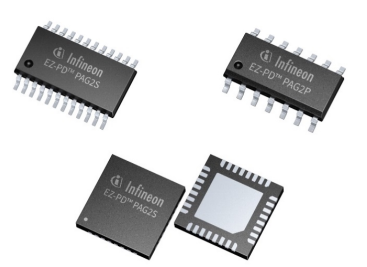

EZ-PD_PAG2

EZ-PD PAG2系列芯片組能夠為各種應用提供一種通用、高效的電源傳輸解決方案。該芯片組支持帶有可編程電源（PPS）的PD 3.1標準功率范圍（SPR）以及28V的擴展功率范圍（EPR），可實現快速、可靠的充電。同時，該芯片組適用于各種功率，兼容BC v1.2、AFC、蘋果充電和 QC5.0等充電協議，并支持90 VAC至265 VAC的通用AC線路輸入，提高了這款半導體器件在全球的可用性。

該產品使用外部ss電容器實現了可編程軟啟動，具有受控上電、非連續導通模式（DCM）、臨界導通模式（CrCM）和連續導通模式（CCM）以及針對不同負載條件的突發和跳躍模式。這種適應性使其成為不同地區充電設備和器件的理想選擇。EZ-PD PAG2系列芯片組的功能可確保高效、靈活的電源管理，滿足各種需求。

EZ-PD PAG2系列芯片組包含四款專用產品：

?次級側ACF控制器EZ-PD PAG2S-AC具有高效的能量回收以及USB-PD協議功能。

?另一款ZVS控制器EZ-PD PAG2S-QZ主要采用QR-ZVS反激式架構并具有USB-PD 協議功能。

?初級側高壓啟動控制器EZ-PD PAG2P 集成了各種能夠提高系統性能的功能，包括高壓啟動、PET接收器、柵極驅動器和故障保護等。EZ-PD PAG2P的特色是還具有x電容放電功能和 Vcc升壓轉換器。

?集成同步整流（SR）的USB PD控制器EZ-PD PAG2S-PS可與第三方脈寬調制（PWM）控制器配對使用。其特色是帶有一個并聯穩壓器，可通過光耦合器實現恒壓和恒流控制。這款控制器具有同類產品中更佳的SR性能和快速開啟/關閉時間，并且支持伏秒積分，可防止錯誤的SR導通。

供貨情況

EZ-PD PAG2系列芯片組現已上市。EZ-PD PAG2S-QZ和EZ-PD PAG2S-AC采用32引腳QFN 封裝，EZ-PD PAG2S-PS則采用了32引腳QFN封裝和24引腳SOIC封裝兩種封裝方式。EZ-PD PAG2P提供非x電容放電模式和x電容放電模式兩個版本，均采用14引腳SOIC封裝。
