2024年5月28日，于英國Clacton-on-Sea。品英Pickering公司作為用于電子測試和驗證的模塊化信號開關和仿真解決方案的全球供應商，將于2024年5月29-30日在上海舉辦的第十三屆飛機航空電子國際論壇上展示多款領先的開關和仿真方案及產品，為我國航空電子行業用戶提供高效、本地化的技術支持與服務。據權威咨詢數據顯示，預計2023-2028年間，全球航空電子系統市場年均復合增長率為6.7%，到2028年將達到386.9億美元。其中，民用航空電子系統市場將以6.5%的年均復合增長率增長，到2028年將達到254.9億美元。

致力于推動中國航空電子事業快速發展的2024(第十三屆)飛機航空電子國際論壇將于5月29-30日在上海市舉行。來自政府、航電主系統研制企業、航空工業機載企業、智能制造相關企業、機載軟硬件研制與開發相關企業和嘉賓將齊聚此次盛會。憑借著多年積累的生產經驗和技術儲備，上海已成為國內民用客機工業基礎最扎實的城市，具備較強的自主研發能力和市場競爭力。

作為品英Pickering集團全資子公司，以及自動測試領域的開關專家--品英儀器（北京）有限公司的專家們期待您蒞臨Pickering在本屆飛機航空電子國際論壇A-21展位參觀、交流和指導。Pickering在本屆國際論壇上的主要展品包括PXI 8通道串行總線故障注入開關40-200、PXI 10W程控電阻模塊40-253、PXI BRIC超高密度矩陣40-562B、PXI/PXIe微波繼電器模塊40-782B、PXI/PXIe LVDT/RVDT/旋轉變壓器仿真模塊41-670、PXI6通道電池仿真模塊41-752、4槽LXI/USB模塊化機箱60-105、靈活的電池管理系統（BMS）測試系統和PXI 12x2高壓電源矩陣40-332。

40-200PXI故障插入模塊旨在模擬CAN總線等雙線通信接口上的常見故障。該模塊支持4或8通道的雙線串行接口。每個通道都可以模擬1條或2條導線中的開路故障、2條導線之間的短路或通過4條故障總線對8個外部應用的故障連接（如電池連接或接地）之一的短路。每個通道可支持高達0.3A的電流，并可在導線對之間處理高達100V的電壓。導線對具有適用于大多數差分對信號系統的受控傳輸線阻抗，包括快速CAN總線接口和RS232。每個故障總線能夠承載2A，允許多個通道連接到相同的故障條件。此外，每個故障總線都有一個轉換繼電器，允許用戶將替代故障條件連接到故障總線。

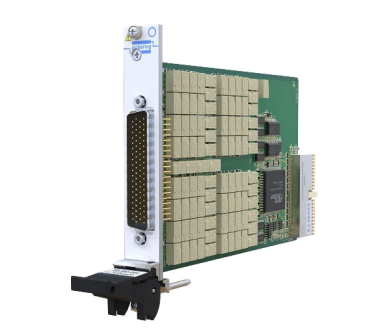

【圖為：PXI 8通道串行總線故障注入開關40-200】

40-253程控電阻模塊具有1個通道，可設置在1.5Ω和925Ω之間，為每個通道需要高達10W功率處理的應用提供了一個簡單的解決方案。該產品具有多種電阻范圍可滿足大多數功能測試系統的需求。每個通道都能夠模擬由線路或傳感器故障引起的系統中可能出現的短路或開路情況。

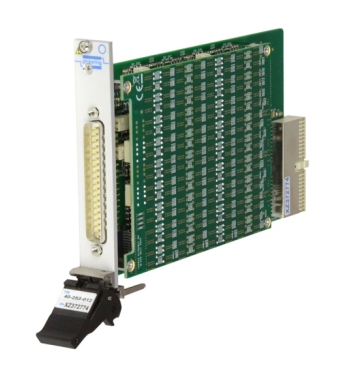

【圖為：40-253程控電阻模塊】

40-562B超高密度矩陣模塊具有2、4、8或12個插槽尺寸可供選擇，使用儀器級干簧管以滿足高性能PXI矩陣要求。

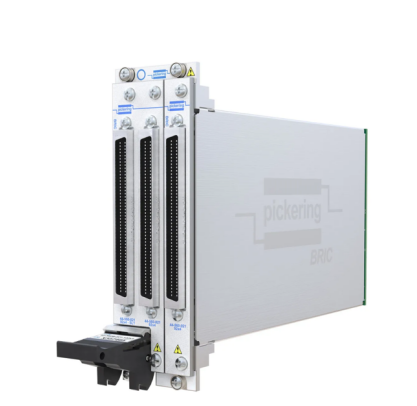

【圖為：PXI BRIC超高密度矩陣40-562B】

40-782B（PXI/PXIe）微波繼電器模塊包含一個或兩個微波換向開關單元，能夠在 50Ω下切換最高18GHz的頻率，并通過前面板安裝的高品質的SMA 連接器進行連接。雖然這些模塊專為微波應用而設計，但它們在整個射頻頻譜中也有許多用途，比如要求極低的插入損耗和超高的隔離度的應用。

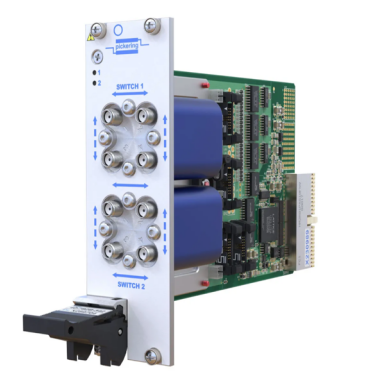

【圖為：PXI/PXIe微波繼電器模塊40-782B】

41-670仿真模塊用于直線(LVDT)和角度(RVDT)位移傳感器仿真或旋轉變壓器仿真。這款新模塊僅占用一個PXI或LXI/USB機箱槽位，強大的可編程特點使得用戶只需要極少數量的硬件就可以進行仿真。另外，由于這款模塊需要安裝在PXI機箱并配合用戶的其他儀器一起使用，因此不需要額外的控制協議/接口，簡化了操作。每個通道上自帶一個數字信號處理器（DSP），因此無需額外的儀器就可以進行測量。41-670模塊提供有4組仿真單元，每組都能夠模擬一個5線或6線VDT旋轉變壓器的輸出，或利用共享激勵信號的雙4線輸出。這允許單個模塊進行最多4通道的5/6線或8通道的4線仿真。

【圖為：PXI LVDT/RVDT/Resolver仿真模塊41-670】

41-752A是最多6通道的電池模擬器，每個通道能夠為負載提供最高7V的電壓和300mA的電流。每個通道相互之間完全隔離并且與地也完全隔離，從而通道可以被串聯起來仿真以堆疊結構排列的電池。1KV隔離屏障可以用于最新的800V方案的測試和驗證。該產品可以被用作6個通道完全隔離并且每個通道都帶有獨立的檢測線的電源。

【圖為：PXI6通道電池仿真模塊41-752】

60-105 4槽USB/LXI模塊化機箱外形輕巧，非常適用于便攜式、臺式以及一些空間有限的應用?？膳浜献烂婊驒C柜安裝，并且可通過USB 或LXI 以太網接口進行遠程控制。通過網絡進行遠程控制使得測試系統可在距離目標設備盡可能近的地方進行開關操作。可支持多達四個Pickering 3U PXI模塊，是構建小型應用的理想平臺。系統可包含多達3072個交叉點的矩陣開關，792個通道的多路復用開關或多達72個通道的程控電阻/傳感器仿真器。這款4槽機箱兼容USB 3.0并且有一個完全兼容的LXI接口，另外還可提供無線網卡功能選項（選配）。這些通信標準使得這款機箱可直接通過大多數支持HTML5的個人電腦或筆記本上的標準接口所控制。對于模塊化測試和測量市場中的各類應用來說非常實用。

【圖為：4槽LXI/USB模塊化機箱60-105】

隨著電能在新能源汽車領域的日益普及，亟待解決的重大挑戰之一是電池管理系統（BMS）的有效測試和驗證。使用模塊化的、基于PXI的開關和仿真模塊的電池管理系統（BMS）測試系統在測試BMS時提供了許多優勢，包括：（1）它是一個完全靈活的測試系統，可以進行優化以精確滿足需求，并可以輕松修改以滿足不斷發展的需求，（2）它是一種基于行業標準的開放式體系結構，可延長系統壽命并減少過時，同時提供多供應商儀表和通信模塊的無縫集成。為了方便BMS測試，我們的PXI/PXIe電池模擬器具有模塊化和可擴展平臺的優勢，是電池組仿真的理想選擇。

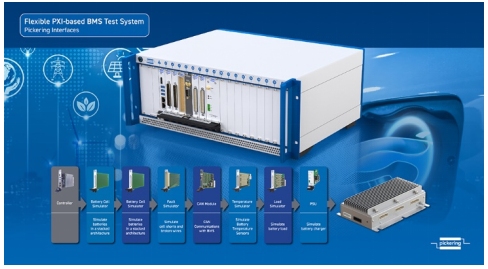

【圖為：Pickering基于PXI的電池管理系統（BMS）測試系統實例】

40-332PXI 12x2高壓電源矩陣專為需要高密度高壓功率繼電器開關的應用而設計，具有高達5A的電流承載能力、1000VDC/1000VAC峰值冷切換和110VDC/250VAC熱切換。40-332提供12x2或6x4矩陣配置，可通過前面板安裝的37針高壓D型連接器進行連接。

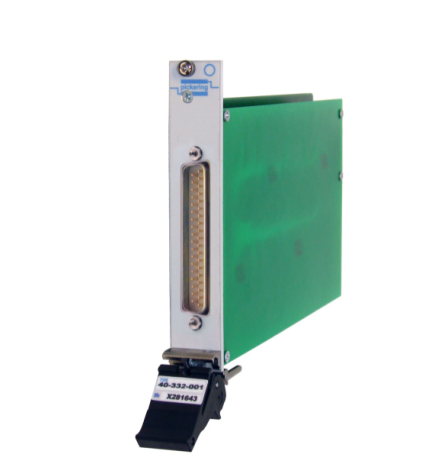

【圖為： PXI 12x2高壓電源矩陣40-332】

品英儀器（北京）有限公司技術與市場開發經理王琦說：“品英Pickering公司是電子測試和驗證領域中模塊化信號開關和仿真解決方案的領先供應商。今年是我們加入PXI標準第25年。如今，我們擁有超過200個PXI產品系列，可供訂購的PXI和PXIe版本超過3500個，廣泛應用于全球測試系統中。我們的PXI產品覆蓋了射頻/微波、故障注入和光纖開關以及傳感器仿真等領域，包括程控電阻、應變仿真、電池仿真和熱電偶仿真模塊等。我們秉承合作、創新和靈活的企業文化，致力于提高用戶工程應用團隊的效率。歡迎大家光臨我們A-21展位參觀和指導。”
