今天，小編將在這篇文章中為大家?guī)硪环N適老化跌倒檢測預警系統硬件設計的有關報道，通過閱讀這篇文章，大家可以對該類系統設計具備清晰的認識，主要內容如下。

一、STM32

STM32系列專為要求高性能、低成本、低功耗的嵌入式應用設計的ARM Cortex®-M0，M0+，M3, M4和M7內核 （ST's product portfolio contains a comprehensive range of microcontrollers, from robust, low-cost 8-bit MCUs up to 32-bit ARM-based Cortex®-M0 and M0+, Cortex®-M3, Cortex®-M4 Flash microcontrollers with a great choice of peripherals. ST has also extended this range to include an ultra-low-power MCU platform）。按內核架構分為不同產品：

主流產品（STM32F0、STM32F1、STM32F3）、超低功耗產品（STM32L0、STM32L1、STM32L4、STM32L4+）、高性能產品（STM32F2、STM32F4、STM32F7、STM32H7）。

stm32也可以簡稱STM32芯片，64引腳，256KB閃存，QFP封裝，高性能，工作溫度為-40℃到85℃，成本低，stm32主要代表有ARM Cortex?-M0 微控制器和ARM Cortex?-M3 微控制器最具特色，以最小的硬件變化來滿足個性化的應用需求。

stm32硬件設計主要會用到面包板、洞洞板、電源芯片、二極管、自動數字萬用表、三極管、STM32的燒錄座等等，可以有效延長電池供電設備的充電間隔。

此外，stm32硬件帶喚醒功能的低功耗模式還可以兼容所有的ARM工具和軟件，設計的還是非常滿足用戶的需求，比較受小型企業的青睞。

本文則基于STM32設計一種適老化跌倒檢測預警系統。

二、一種適老化跌倒檢測預警系統硬件設計

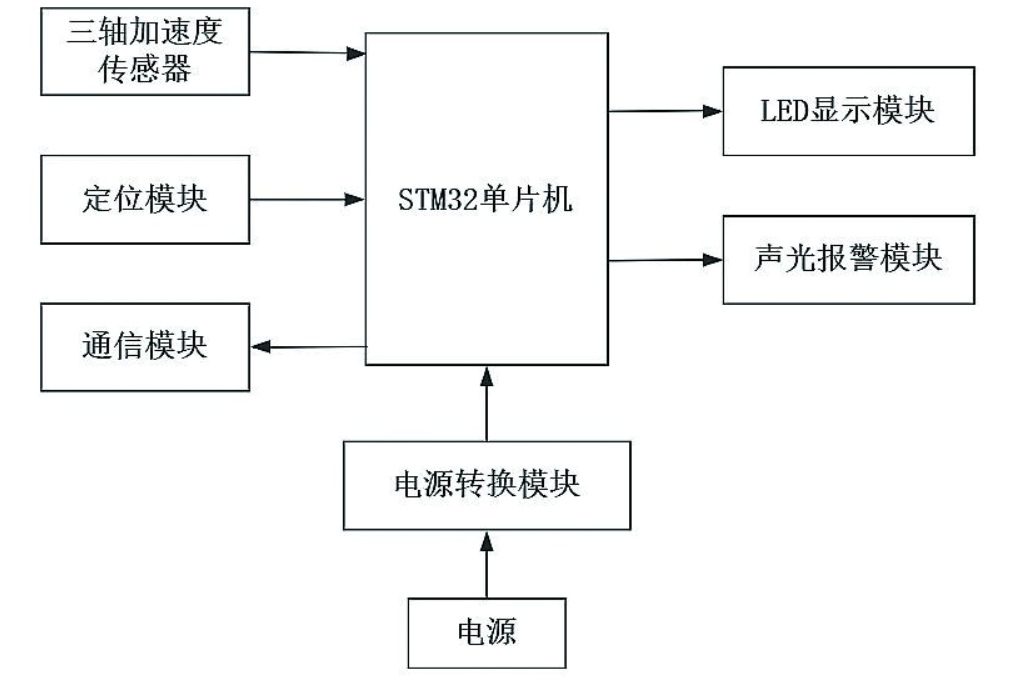

發送預警信整個跌倒檢測預警系統的結構框圖如下圖所示。

(1)STM32核心微控制器

本設計采用STM32F103ZET6單片機作為主控，其具有強大的性能、豐富的外設資源，可滿足多種應用需求。STM32單片機是件圖檢測預警系統的重要組成部分，負責外理三軸加讀度傳感器等模中在取的原始數據!、并對數據進行處理、以準確分析老人狀態，也可以控制語音模塊報警、按制LED屏顯示老人姿態信息、時間等內容。

(2)跌倒檢測模塊

檢測部分采用了基于MEMS技術的數字式三軸加速度傳感器ADXL345，ADXL345的工作流程為:首先通過X、Y、Z三軸敦感單元威應三個方向的加速度，通過電子感應器件將,感應到的加速度值轉換成電信號，模擬電信號經過AD轉化輸出為數字信號，接著進行數字海波并存儲在FIFO中，最后等待單片機處理器LCU通過控制程序和中斷邏輯從1/0口讀取三軸加速度值，以此來檢測老人的姿態變化。

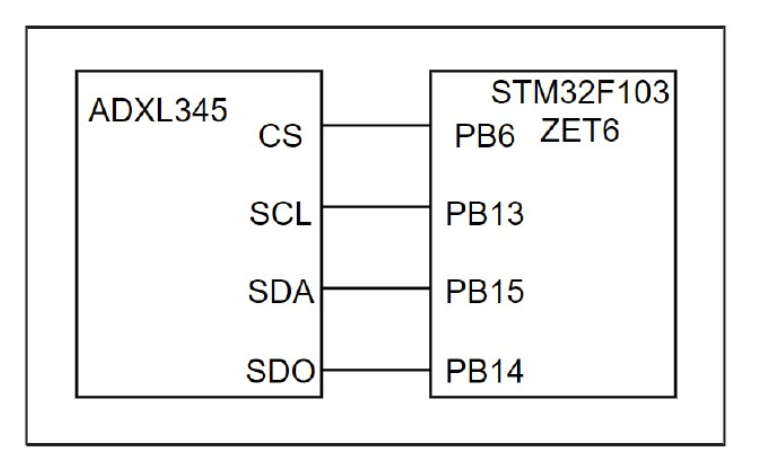

ADXL345可通過PC或SPI接口與單片機進行通信，因?yàn)镾P)通訊不需要上拉電阻，具有低功耗、速度快等優點，所以本系統采用SPI連接方式。跌倒檢測模塊硬件設計如下圖所示。

(3)定位模塊

定位模塊是和芯星通多系統GNSS模塊基于完全自主知識產權多系統、低功耗、高性能設計，能夠同時支持BD281、GPSL1兩個頻點?；赨M20模塊的特有優勢，該模塊非常適合于集成在小型化的跌倒檢測預警系統上，即使是老人不在監護人可控范圍內發生危險，也可通過定位清楚知道老人的所在位置。

(4)通信模塊通信模塊通過SIM900A實現，SIM900A是一個雙領的GSMIGPRS模塊，含有TL電平串口和RS.232電平串口，采用工業標準接口，工作領率為90MHZ~1800MHz，內嵌嵌入式 TCPUDP協議，可以低功耗實現包括語音、短信和GPRS數據遠距離傳輸在內的一些功能。

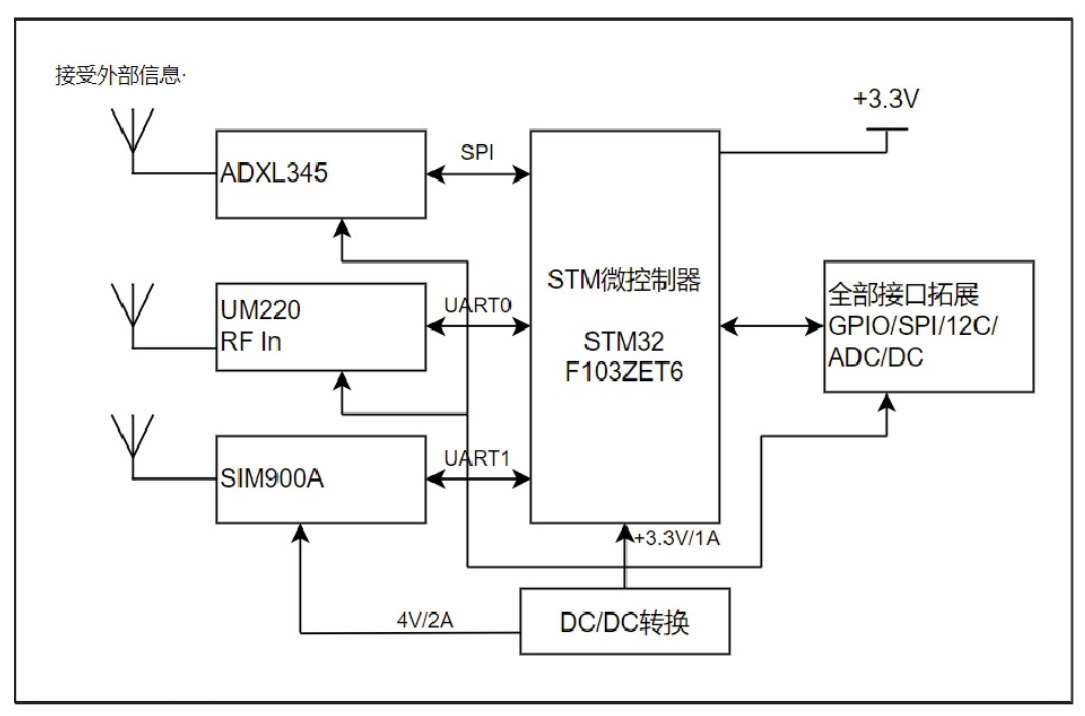

跌倒檢測、定位模塊與通信模塊協同工作設計圖如下圖所示。

上述所有信息便是小編這次為大家推薦的有關一種適老化跌倒檢測預警系統硬件設計的相關內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
