一、AD轉換原理

AD轉換的基本原理包括取樣定理、量化和編碼、以及取樣-保持電路。

1、取樣定理：為了保證能從取樣信號恢復原來的被取樣信號，必須滿足取樣頻率大于等于2倍的輸入模擬信號的最高頻率分量的頻率。這是因?yàn)檗D(zhuǎn)換是在取樣后的保持時間內完成的，所以轉換結果所對應的模擬電壓是每次取樣結束時的值。

2、量化和編碼：數字信號在時間上是離散的，數值的大小變化也是不連續的。A/D轉換時，必須將取樣電壓表示為某個規定的最小單位的整倍數，這個過程稱為量化。所取的最小數量單位是量化單位。數字信號的最低有效位(LSB)的1所表示的數量大小就等于量化單位。將量化的結果用代碼（二進制等）表示出來稱為編碼。量化誤差是量化過程中引入的誤差。

3、取樣-保持電路：在取樣過程中，電容上的電壓達到穩態值所需要的時間稱為獲取時間。保持階段輸出電壓的下降率△V0/△T是衡量取樣-保持電路的重要指標。

此外，AD轉換器的工作過程還包括采樣、保持、量化、編碼、輸出等幾個環節。按照其變換原理可以分為逐次比較式、并行式A/D轉換器、子區式A/D轉換器、∑-?AD轉換器等。逐次比較式ADC采用了四舍五入的量化方式，其優點是轉換原理直觀、電路簡單、成本低、轉換精度較高，適用于高精度、中速以下的場合。并行式A/D轉換器模擬信號同時輸入到帶鎖存的比較器中，每個比較器的參考電壓都比下一個的參考電壓高出一個LSB所代表的電壓值，輸出結果送往譯碼邏輯處理，輸出最終的二進制結果。子區式A/D轉換器用第一片并行式A/D轉換器數字化輸出高四位，將這四位送至D/A轉換器進行模數變換，輸入的模擬信號與D/A的輸出信號相減，差值送給第二片并行式A/D轉換器。兩片A/D轉換器的輸出合并在一起，構成了8位的A/D輸出?！??AD轉換器是一種過采樣量化器，利用過采樣、噪聲整形、數字濾波等手段來提高數字化性能，適用于通信信號對靈敏度、動態范圍要求高的情況。

二、FPGA Verilog HDL系列實例—AD轉換

（一）ADC0809

ADC0809 8通道8位a/d轉換器,ADC0809是帶有8位A/D轉換器、8路多路開關以及微處理機兼容的控制邏輯的CMOS組件。它是逐次逼近式A/D轉換器，可以和單片機直接接口。ADC0809由一個8路模擬開關、一個地址鎖存與譯碼器、一個A/D轉換器和一個三態輸出鎖存器組成。多路開關可選通8個模擬通道，允許8路模擬量分時輸入，共用A/D轉換器進行轉換。三態輸出鎖器用于鎖存A/D轉換完的數字量，當OE端為高電平時，才可以從三態輸出鎖存器取走轉換完的數據。如圖3.1所示。

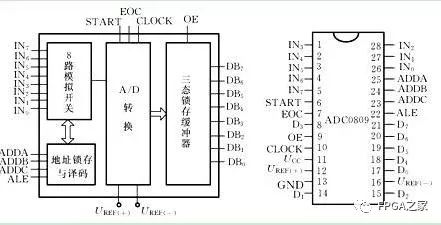

圖3.1 ADC0809的內部結構和引腳定義

下面我們將看看是如何根據它的時序圖完成對芯片的驅動的。

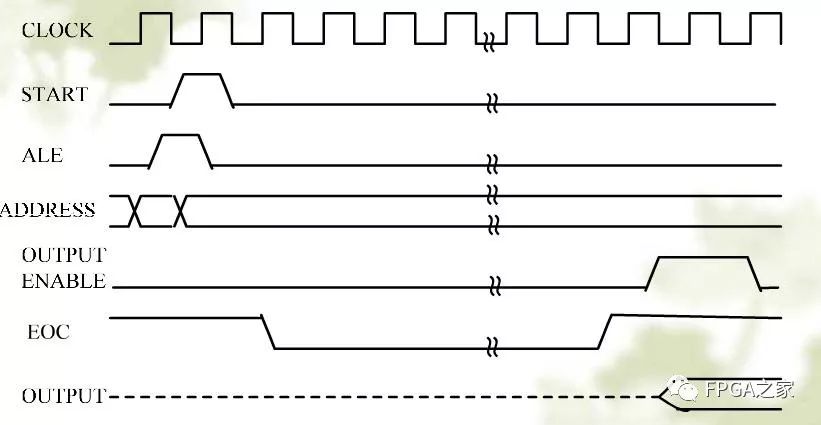

圖3.2 ADC0809時序圖

（二）Verilog HDL實現

實現步驟請參照 【連載】 FPGA Verilog HDL 系列實例--------8-3編碼器。這里就不再贅述。

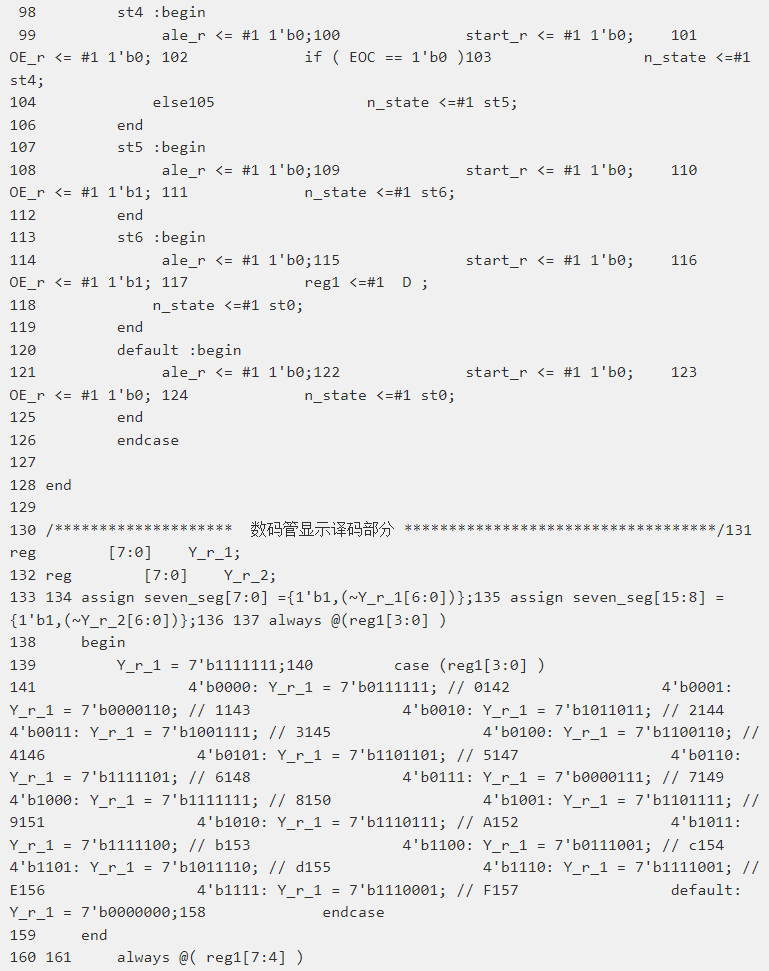

設計文件輸入Verilog HDL代碼。

上面一長串代碼，剛接觸的人一看可能會頭大，但要是仔細分析一下，就會很好理解了。本實現有三部分組成：

1.第44行~第59行：時鐘分頻，系統時鐘為50MHZ，ADC0809的驅動頻率不需要這么快，所以需要分頻。一般在500KHZ左右，實例中用的是750KHz。

2.第67行~第128行：對ADC0809時序的實現。自己好好理解下哦。一次模數轉換經過6個步驟完成。第3步和第4步需要查看EOC的狀態來確定是否將模擬數據轉換完畢。

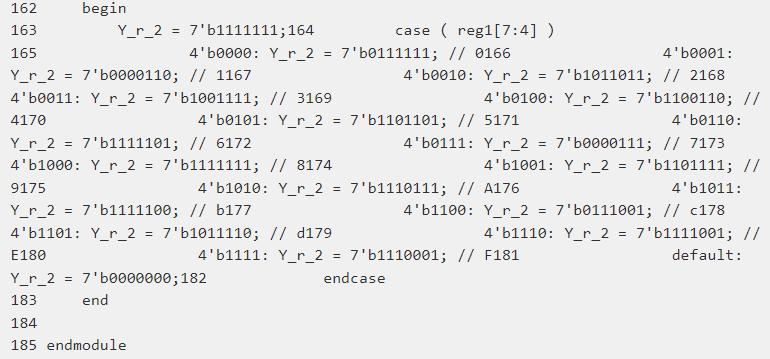

3.第137行~第183行：將模擬數據轉化到的數字?jǐn)?shù)據輸出到2個數碼管上。圖3.3是ADC0809的外部接口。

圖3.3 ADC0809的外部接口

分配引腳：

clk接系統時鐘，rst接復位信號，abc_in[2..0]接三個按鍵，seven_seg[15..0]接2個七段數碼管，其余的是ADC0809上的型號，這是由硬件連線決定的，只要搞清楚它們是輸入還是輸出就行了。
