一、定位誤差的定義是什么

定位誤差是關聯實際被測要素對其具有確定位置的理想要素的變動量。定位誤差值用定位最小包容區域的寬度或直徑表示。定位最小包容區域是與公差帶形狀相同、按理想被測要素的位置、包容實際被測要素且具有最小寬度或直徑的區域。

所謂定位誤差，是由于工件在夾具上（或者機床上）定位不準而引起的加工誤差。因?yàn)閷?duì)一批工件來說， 刀具經調整后位置是不動的，即被加工表面的位置相對于定位基準是不變的，所以定位誤差就是工序 基準在加工尺寸方向上的最大變動量。

在PTP方式中,定位誤差是指控制對象從某一位置A點出發,經過充分的時間到達目標位置B點與理論位置之差,稱作E.經反復多次運行E值的頻數大致呈正態分布.也有分別以E的均值e、標準方差σ來表示定位誤差或用e±3σ進行標定的。

二、數控機床工作臺DSP定位誤差系統設計

1、系統硬件設計

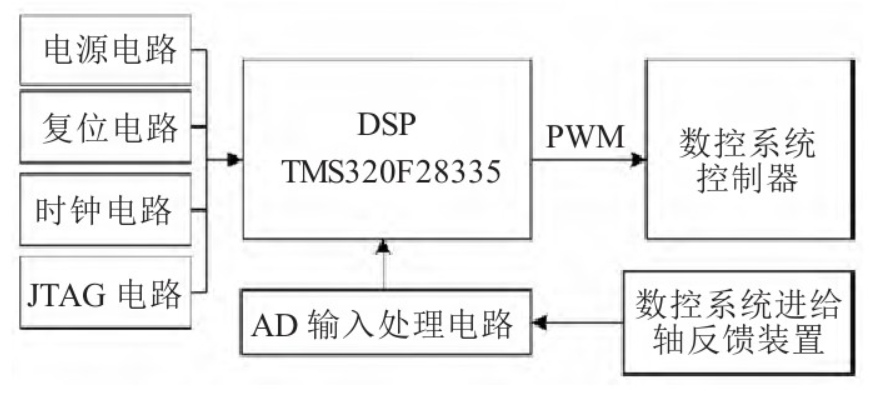

本次建應定位誤差模型而測補傳系練包含了教控系統進給軸反饋結構、DSP建模預測系統以及數控系統三個部分，具體見下圖。定位誤差預測補償是按照反境中斷方式完成、補保方式是把DSP模塊預測淏差嵌入同服系統光柵位置反饋環節內來完成，利用DSP建立機床數控系統通信聯系，采集位置參數與速度信號，并輸入DSP定位誤差預測模型中，把預觀定位誤差轉變成補償?shù)拿}沖信號再將其加入何服反饋環內來達到補償?shù)男Ч?

2、系統軟件設計

先通過Matlab軟件構建得到GA-BP模型，得到優化權值與閾值后，再將結果移植至DSP內開展建模與預測，由此促進預測速率的大幅提升。

本文設計了一種三層結構BP網絡，對隱含層與輸出層分別進行200次訓練，控制學習速率為0.1，將訓練日標設定在0.001;以GA算法對BP網絡定位淏差預測模型進行權值與閩值優化，再將GA算法參數遺傳代數50、種群個數80、變異概率0.05、交叉概率0.8。按照以上參數通過Matlab構建得到GA-BP仿真模型。

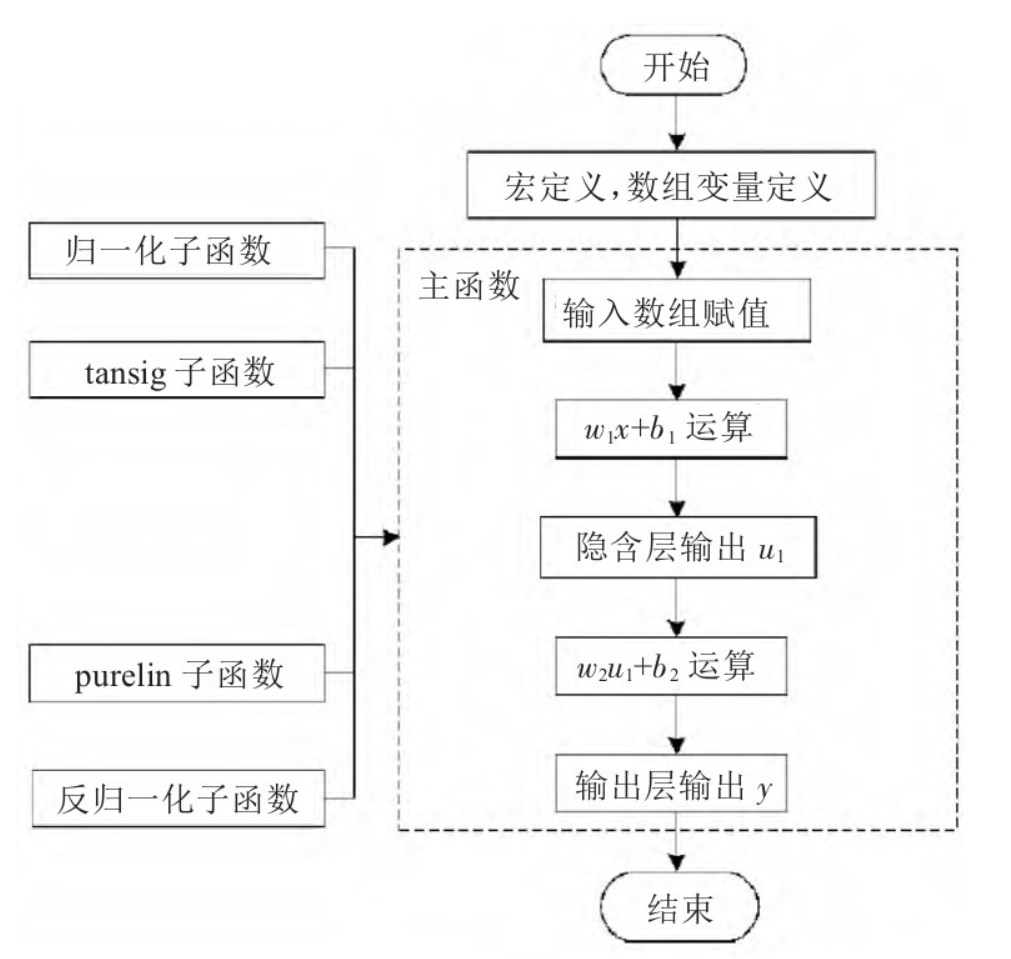

在Matlab軟件中構建GA-BP模型再通過訓練獲得最優權值與閾值，再按照下圖流程對DSP建立仿真模型。

第一步先歸一化計算獲得初始數據;接著通過表達式構建得到GA.BP模型，再把初始參數代入模型內開展預測;再對上述預測結果進行反歸一化計算并輸出結果。以下給出了上述程序的數學描述過程

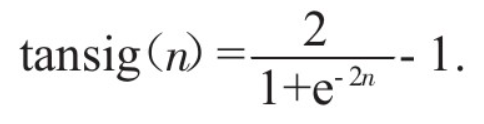

對GA-BP網絡進行結構分析可以發現，輸入層至隱含層表達式如下:

隱含層至輸出層表達式如下:

由此得到以下的輸出層表達式:
