近年來，隨著全球儲能市場的不斷擴大和競爭加劇，越來越多的國家與企業開始將目光瞄向了150GW的儲能項目，如風電、光伏等。雖然這種高壓系統可以帶來更低的電流和更少的損耗，但卻也對半導體元器件的可靠性和穩定性提出了更高要求。

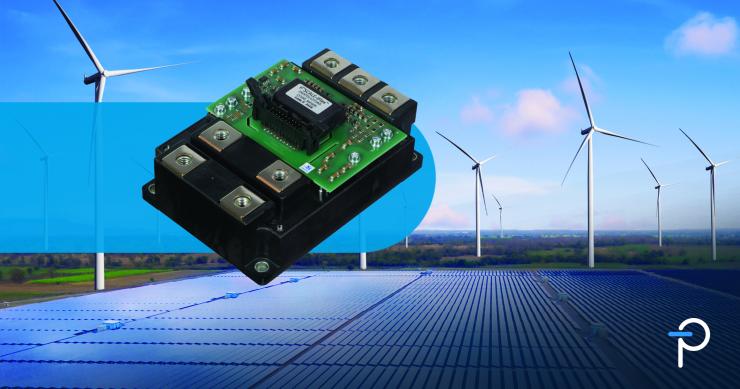

為了適應儲能市場大功率、高電壓、低成本的發展趨勢，功率變換IC領域的全球領導者Power Integrations（以下簡稱“PI”）近日推出了一款適用于1200V至2300V“新型雙通道”IGBT模塊的單板即插即用型門極驅動器——SCALE-iFlex? XLT，旨在以技術創新為突破口，提高逆變器系統的可靠性和利用率。

據了解，此次發布的SCALE-iFlex XLT即插即用型門極驅動器是SCALE-iFlex系列中最先進的一款產品，它不僅具有更高的功率密度，其應用范圍也更加廣泛。

據PI門級驅動器部門系統工程師經理王皓介紹，SCALE-iFlex XLT是一款集成式溫升檢測產品，可對逆變器模塊進行主動溫升管理，從而提高系統利用率，并簡化物料清單（BOM），以提高逆變器系統的可靠性。該產品專門面向儲能系統以及風電和光伏可再生能源應用而設計，同時也適用于軌道交通應用場景。

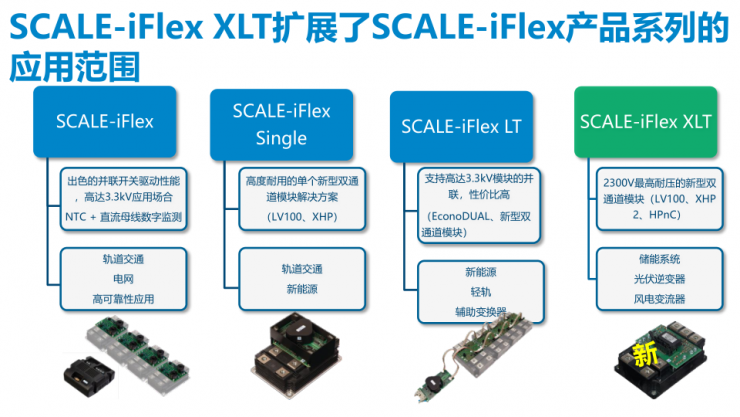

與SCALE-iFlex家族的其他幾款產品相比，SCALE-iFlex XLT主要具有以下幾個特點：

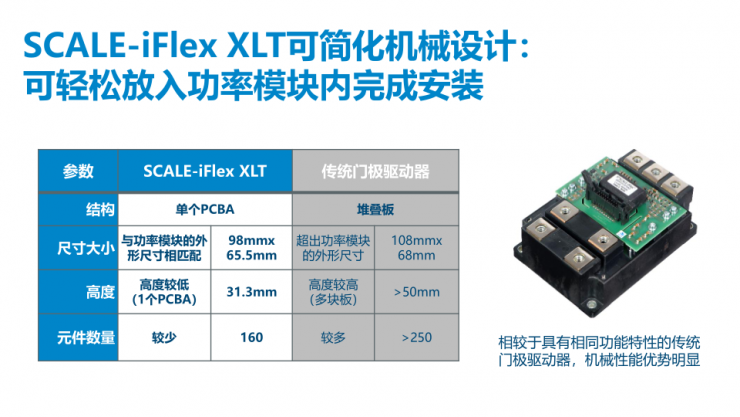

一是，高度集成，結構極為緊湊。SCALE-iFlex XLT采用了PI的SCALE-2芯片組，這種設計能使其內部集成的元件數量相對更少，僅使用單個PCBA（印刷電路板組裝）即可完成產品開發，并且每通道在最高環境溫度下的輸出功率為1W。這與傳統的門極驅動器相比，其可靠性、功率密度和機械設計自由度都更勝一籌。

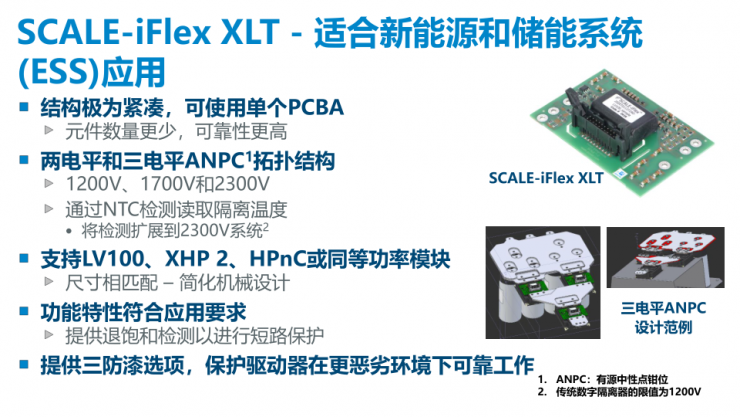

二是，采用兩電平和三電平ANPC拓?fù)浣Y(jié)構。這是一種高效、可靠的電力電子拓?fù)浣Y(jié)構，它可以將直流電壓轉換為交流電壓，并且能夠控制輸出電壓的大小和頻率。基于這種多級拓?fù)?，SCALE-iFlex XLT非常適用于1700V功率模塊的兩電平應用，以及1200V功率模塊的基本隔離的三電平應用；同時，通過NTC檢測讀取隔離溫度，還可將檢測擴展到2300V系統。

三是，支持LV100、XHP 2、HPnC或同等功率模塊。SCALE-iFlex XLT系列雙通道即插即用型門極驅動器適用的模塊結構尺寸涵蓋了目前市面上通用的IGBT模塊形狀，可適配1200V至2300V的單個LV100（三菱）、XHPTM 2（英飛凌）、HPnC（富士），以及耐壓高達2300V的同等半導體功率模塊。

四是，功能特性符合應用要求。在功率半導體驅動電路中，退飽和短路保護是一種非常重要的安全功能。所謂退飽和短路保護，指的是當功率器件在電流增大時或者遇到短路的工況，功率元件的工作區會從飽和區退出到線性區，此時IGBT模塊兩端的電流不變，但器件兩端的壓降會急劇升高，導致元件的功耗升高，而溫升也會升高。為了防止這種工況下IGBT模塊長時間工作導致?lián)p壞，PI在SCALE-iFlex XLT中增加了退飽和檢測功能，以進行短路保護。

除此之外，SCALE-iFlex XLT還可提供三防漆選項，保護驅動器在更惡劣環境下可靠工作。

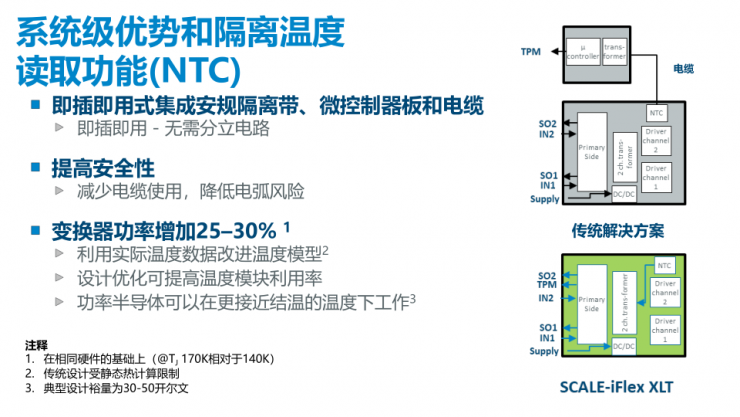

除了上述提到的結構設計檢測，SCALE-iFlex XLT的另外一個特征就是具有隔離溫度檢測讀取功能（NTC）。

據王皓介紹，傳統解決方案因為NTC和IGBT是一個整體，做NTC檢測就需要隔離。如果驅動器不帶NTC功能，客戶系統又需要監測NTC信息，就需要額外通過一根電纜連到另一個電路。而這個電路需要有專門的NTC隔離，才能把溫度信號提供給控制端進行NTC溫度采樣?，F(xiàn)在SCALE-iFlex XLT直接將NTC的隔離和驅動板本身的驅動信號隔離集成在一起，形成一個集成的隔離方案，將隔離的溫度信號傳給控制端，即可實現變換器系統控制端的監測和精確溫升管理。

據了解，這一功能可使系統設計人員能夠優化熱設計，并在相同硬件的基礎上將變換器的功率提高25%至30%。此外，隔離的NTC讀取功能還能降低逆變器系統硬件設計的復雜性，省去多個電纜、連接器和額外的安全隔離電路。

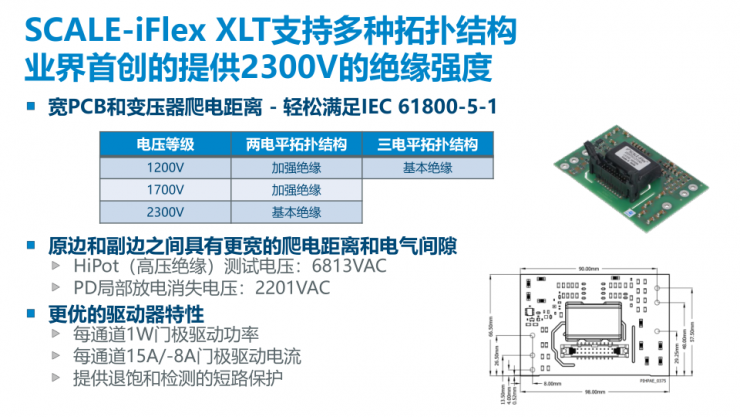

另外值得一提的是，SCALE-iFlex XLT不僅支持多種拓?fù)浣Y(jié)構，還能提供2300V的絕緣強度，這一設計在業界堪稱首創。

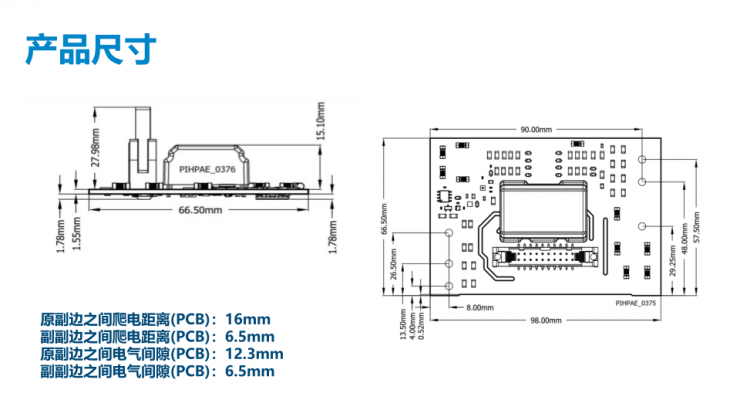

要知道，門極驅動器的保護功能，對于確保功率模塊安全運行至關重要。而在綜合安全保證方面，SCALE-iFlex XLT不僅經過了100%生產測試（包括局部放電測試和變壓器HIPOT測試），而且還符合RoHS標準；同時，該產品的PCB和變壓器材料上的爬電距離，與初級和次級側之間的間隙距離，也符合IEC 61800-5-1加強要求。

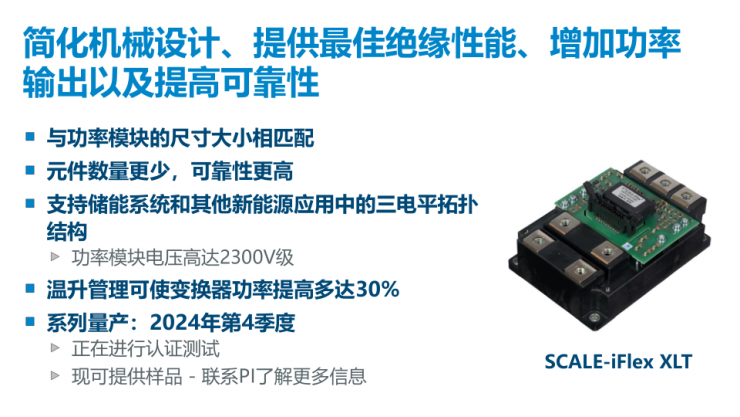

總之，此次PI推出的SCALE-iFlex XLT即插即用型門極驅動器是一款性能穩定、安全可靠、應用廣泛，且易于集成和配置的溫升檢測產品。它不僅能夠最大限度地減少元件數量，簡化結構設計，提高可靠性，而且還可以很好地與IGBT的尺寸相匹配。

據悉，該產品目前正在進行認證測試，計劃將于2024年第四季度實現量產。屆時，這款全新門極驅動器憑借上述優勢，一定能為儲能市場帶來革命性改變。
