今天，小編將在這篇文章中為大家?guī)?lái)使用運算放大器的精密全波整流器的詳細設計，通過閱讀這篇文章，大家可以對該設計具備清晰的認識，主要內容如下。

一、初識整流器

整流器是一個整流裝置，簡單的說就是將交流轉化為直流的裝置。它有兩個主要功能：第一，將交流電變成直流電，經濾波后供給負載，或者供給逆變器；第二，給蓄電池提供充電電壓。因此，它同時又起到一個充電器的作用。

整流器的主要應用是把交流電源轉為直流電源。由于所有的電子設備都需要使用直流，但電力公司的供電是交流，因此除非使用電池，否則所有電子設備的電源供應器內部都少不了整流器。

至于把直流電源的電壓進行轉換則復雜得多。直流-直流轉換的一種方法是首先將電源轉換為交流，然后使用變壓器改變?cè)摻涣麟妷?，最后再整流回直流電源?

整流器還用在調幅無線電信號的檢波。信號在檢波前可能會先經增幅，如果未經增幅，則必須使用非常低電壓降的二極管。使用整流器作解調時必須小心地搭配電容器和負載電阻。電容太小則高頻成分傳出過多，太大則將抑制訊號。

整流裝置也用于提供電焊時所需固定極性的電壓。這種電路的輸出電流有時需要控制，此時會以可控硅替換橋式整流中的二極管，并以相位控制觸發的方式調整其電壓輸出。

二、設計一款使用運算放大器的精密全波整流器

為了制作全波精密整流電路，在前面提到的半波整流電路的輸出端添加了一個求和放大器，從這一點來看，P1 到 P2 點是基本的精密整流電路，二極管的配置使我們?cè)谳敵龆双@得負電壓。

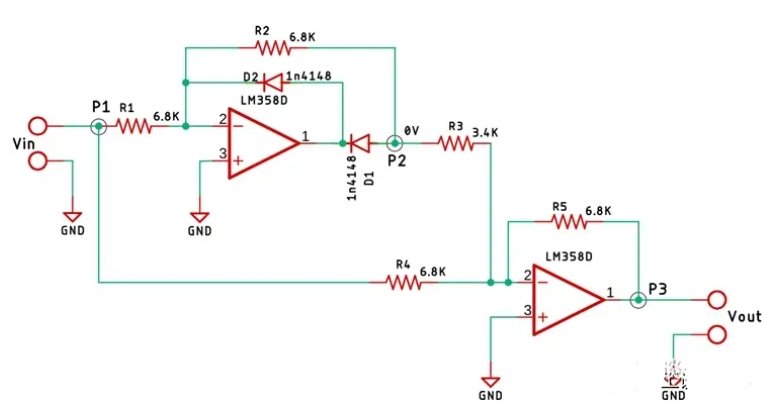

使用運算放大器的精密全波整流器

從點 P2 到點 P3 為求和放大器，精密整流器的輸出通過電阻 R3 饋送到求和放大器。電阻 R3 的值是 R5 的一半，或者你可以說它是 R5/2，這就是我們?cè)O(shè)置運算放大器 2 倍增益的方式。

在電阻 R4 的幫助下，來自點 P1 的輸入也被饋送到求和放大器，電阻 R4 和 R5 負責將運算放大器的增益設置為 1X。

由于 P2 點的輸出直接饋送到增益為 2X 的加法放大器，這意味著輸出電壓將是輸入電壓的 2 倍。假設輸入電壓為 2V 峰值，因此我們將在輸出端獲得 4V 峰值。同時，我們直接將輸入饋送到增益為 1X 的求和放大器。

現在，當求和電路發生時，我們?cè)谳敵龆说玫揭粋€(gè)總和電壓，即 (-4V) + (+2V) = -2V，并作為輸出端的運算放大器。由于運算放大器配置為反相放大器，我們將在輸出端獲得 +2V，即 P3 點。

當施加輸入信號的負峰值時，也會發生同樣的情況。

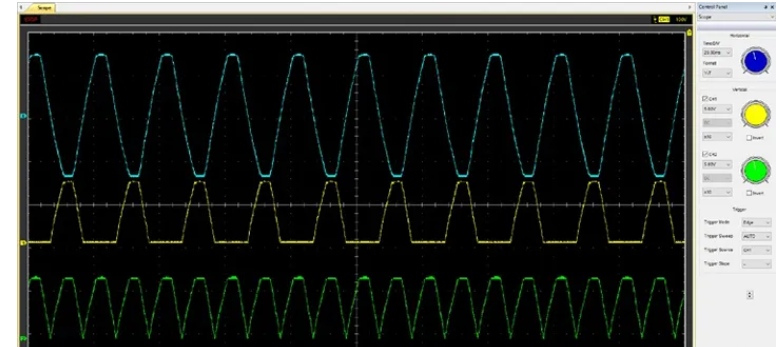

精密整流電路的最終輸出波形圖

上圖是電路的最終輸出，藍色波形是輸入，黃色波形是半波整流電路的輸出，綠色波形是全波整流電路的輸出。
