本文通過以DS1302芯片為基礎，介紹該芯片與FPGA之間SPI通信原理，詳細描述硬件設計原理及FPGA SPI接口驅動設計。

在FPGA（現場可編程門陣列）的設計和應用中，接口設計是至關重要的一環。SPI（Serial Peripheral Interface）接口作為一種高速、全雙工、同步的通信總線，廣泛應用于各種微處理器與外設之間的通信。本文將以DS1302芯片為例，詳細介紹該芯片與FPGA之間的SPI通信原理，并闡述硬件設計原理及FPGA SPI接口驅動設計。

DS1302芯片概述

DS1302是一款由美國DALLAS公司推出的低功耗實時時鐘芯片，它提供秒、分、時、日、月、年等信息，具有涓細電流充電能力，適用于各種需要精確實時時間的場合。DS1302通過簡單的串行SPI接口與微處理器進行通信，具有結構簡單、功耗低、精度高等特點。

DS1302與FPGA之間的SPI通信原理

SPI接口是一種四線制的通信接口，包括串行時鐘線（SCK）、主機輸入/從機輸出數據線（MISO）、主機輸出/從機輸入數據線（MOSI）和低電平有效的從機選擇線（NSS）。DS1302芯片作為從設備，通過SPI接口與FPGA進行通信。

在通信過程中，F(xiàn)PGA作為主設備，通過SCK線控制數據的傳輸時序，通過MOSI線向DS1302發送數據，同時通過MISO線接收來自DS1302的數據。NSS線用于選擇從設備，確保主設備能夠與特定的從設備進行通信。

DS1302芯片內部集成了一個穩定的振蕩電路，用于生成標準的時鐘信號。該振蕩電路產生的頻率通常為32.768kHz，確保芯片提供精確的時間跟蹤。DS1302還包含一個計數器，在振蕩電路的驅動下持續對時間進行計數。通過讀取和更新計數器的值，芯片可以提供準確的時間和日期信息。

硬件設計原理

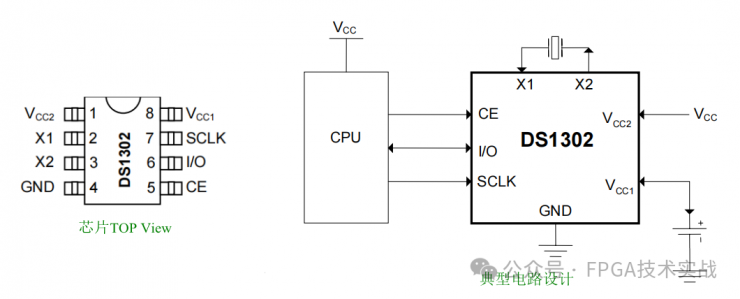

在硬件設計方面，首先需要確定DS1302芯片與FPGA之間的連接方式。根據SPI接口的定義，需要將DS1302的SCK、MISO、MOSI和GND引腳分別與FPGA的相應引腳進行連接。同時，為了確保DS1302能夠正常工作，還需要連接其電源引腳（VCC1和VCC2）和時鐘引腳（X1和X2）。

在連接時，需要注意以下幾點：

1. 確保所有連接線的正確性和穩定性；

2. 根據需要選擇合適的電源和時鐘源；

3. 在PCB設計時注意布局的合理性和電磁兼容性。

FPGA SPI接口驅動設計

在FPGA中設計SPI接口驅動時，需要實現以下功能：

1. 生成SCK信號以控制數據傳輸時序；

2. 通過MOSI線向DS1302發送數據；

3. 通過MISO線接收來自DS1302的數據；

4. 根據需要控制NSS信號以選擇從設備。

為了實現這些功能，可以采用狀態機的方式設計SPI接口驅動。狀態機包括空閑狀態、發送狀態、接收狀態等，根據當前狀態和輸入信號的不同進行狀態轉移和數據處理。

在設計過程中，需要注意以下幾點：

1. 確保SCK信號的穩定性和準確性；

2. 正確處理MOSI和MISO信號的數據傳輸；

3. 根據需要合理設置NSS信號的狀態以選擇從設備。

本文介紹了FPGA與DS1302芯片之間的SPI通信原理及硬件設計原理，并詳細描述了FPGA SPI接口驅動的設計方法。通過本文的介紹，讀者可以了解SPI接口的基本概念和特點，掌握FPGA與外設之間通信的基本原理和實現方法，為后續的FPGA設計提供參考和借鑒。
