DC-DC 轉換器是電子領域最常用的電路之一，尤其是在電源應用中。非隔離 DC-DC 轉換器主要有三種類型：降壓、升壓和降壓-升壓。降壓轉換器有時也稱為降壓轉換器，升壓轉換器也稱為升壓轉換器。降壓轉換器降低(降低)輸入電壓，同時增加輸出電流。

在本文中，我使用先進的 TPS54332 SOIC-8 芯片(德州儀器)設計了一個 12V-3.5A 非同步降壓轉換器電路。輸入電壓可在 14V 至 28V 之間變化，而輸出電壓固定在 12V。由于控制器集成的 MOSFET(80miohm)的 RDS(ON) 較低，該電路可以連續提供高達 3.5A 的電流。轉換器的高開關頻率(1MHz)允許我們使用小電感器，但應遵循多項PCB設計規則以保證電路的穩定運行。

電路分析

圖 1 顯示了原理圖。電路的核心是 TPS54332DDA 芯片1。根據數據表：“TPS54332 是一款 28 V、3.5 A 降壓 (buck) 轉換器，帶有集成的高側 N 溝道 MOSFET。為了提高線路和負載瞬變期間的性能，該設備實現了恒定頻率、電流模式控制，從而降低了輸出電容并簡化了外部頻率補償設計。TPS54332 的預設開關頻率為 1 MHz。

圖 1：14-28V 至 12V-3.5A 1MHz DC-DC 降壓轉換器原理圖

TPS54332 需要最低 3.5 V 的輸入電壓才能正常工作。EN 引腳具有內部上拉電流源，可用于通過兩個外部電阻器調節輸入電壓欠壓鎖定 (UVLO)。此外，當 EN 引腳浮動時，上拉電流為器件提供默認工作條件。當不切換且無負載時，工作電流通常為 82 μA。當器件禁用時，電源電流通常為 1 μA。集成的 80 mΩ 高側 MOSFET 可實現高效電源設計，連續輸出電流高達 3.5 A。

TPS54332 通過集成啟動充電二極管來減少外部元件數量。集成高側 MOSFET 的偏置電壓由 BOOT 至 PH 引腳上的外部電容器提供。UVLO 電路監控啟動電容器電壓，當電壓低于預設閾值(通常為 2.1 V)時，將關閉高側 MOSFET。輸出電壓可以降低至參考電壓。通過添加外部電容器，TPS54332 的慢啟動時間可以調整，從而實現靈活的輸出濾波器選擇。

為了提高輕負載條件下的效率，TPS54332 通常在峰值電感電流降至 160 mA 以下時進入特殊的脈沖跳躍 Eco 模式。頻率折返功能可在啟動和過流條件下降低開關頻率，以幫助控制電感電流。熱關斷功能可在故障條件下提供額外的保護?！?

C5 和 C6 可穩定轉換器(尤其是在浪涌電流消耗時)并降低輸入噪聲。R2 和 R3 的分壓器可確保電壓水平保持在 1.4 至 6V 之間，以保證控制器在輸入電壓范圍內保持開啟狀態。EN 引腳可以懸空，但不建議這樣做，尤其是在考慮使用 UVLO 功能的情況下。

R4 和 C7 是慢啟動(軟啟動)元件，但 C7 的值不應高于 27nF。C1 是 100nF 自舉電容。D1、L1、C2、C3 和 C4 是降壓轉換器元件，用于穩定輸出電壓和電流。R1 和 R5 是定義輸出電壓水平的反饋電阻，但是，您可以重新計算這些值并使用以下公式使用所需的電阻，其中 R6、C8 和 C9 是誤差放大器元件：

PCB 布局

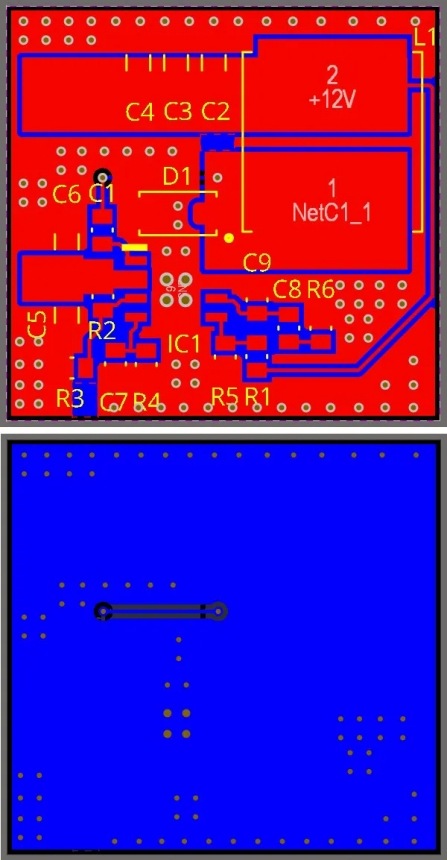

圖2顯示了該電路的PCB布局。這是一塊兩層PCB板，底層僅分配了地線。

圖 2：14-28V 至 12V-3.5A 1MHz DC-DC 降壓轉換器的 PCB 布局

在這種高頻和大電流設計中，PCB 布局是最重要的因素。圖 2 應該能讓您了解必須使用電源平面而不是軌道來連接大電流 PCB 網絡。此外，必須避免電源平面或任何軌道中的任何環路。在降壓轉換器設計中，D1 二極管和 C6 必須盡可能靠近控制器。同樣，C2 應盡可能靠近電感器。

正確接地是另一個改變游戲規則的設計點。底層幾乎是實心銅平面(藍色)，并被分配到地面以減少接地路徑的長度和阻抗。頂層(紅色)的空白區域也被地面覆蓋，但遵循了星形接地布局(無接地環路)規則。這種技術可確保低 EMI(發射)和輸出端的較低噪聲。

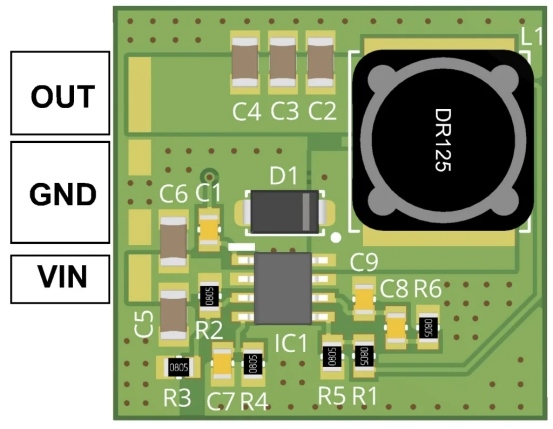

我放置了一些 VIA，以進一步減小環路尺寸和接地路徑的阻抗。控制器下方的 VIA 更大，因為芯片下方的電流流速較高，它們還有助于通過銅層散熱。圖 3 顯示了電路板的裝配圖。您可以從“參考資料”中的鏈接2下載 PCB Gerber 文件。

圖 3：14-28V 至 12V-3.5A 1MHz DC-DC 降壓轉換器裝配圖
