當轉換為電動汽車 (EV) 時，對駕駛員來說最大的變化可能是加油。加油不再意味著要去加油站，而是必須找到可用的充電點。

盡管公共充電器的普及速度很快，但許多人還是喜歡在家里給汽車充電。與許多提供直流電直接給電池充電的大功率公共充電器不同，家用充電器提供的是交流電，必須通過車載充電器(OBC)進行轉換后才能給電池充電。

從充電基礎設施來看，大功率直流充電器是速度最快但也是最昂貴的解決方案，適用于高速公路和重型商業設施。交流充電器在輕型商業、小型企業和住宅設施中更為常見。交流充電器提供了一種經濟高效的解決方案，它依賴于電動汽車內的車載充電器。

隨著電動汽車技術的發展，OBC 也必須隨之發展，尤其是當汽車制造商從 400 V 電池架構遷移到 800 V 電池架構時。消費者需求和電池容量(kWh)的增加也是驅動因素。人們對電動汽車充電速度更快的渴望導致 OBC 功率能力從早期設計的 3.6 kW 上升到 7.2 kW 或 11 kW，前提是電網能夠支持這一點。

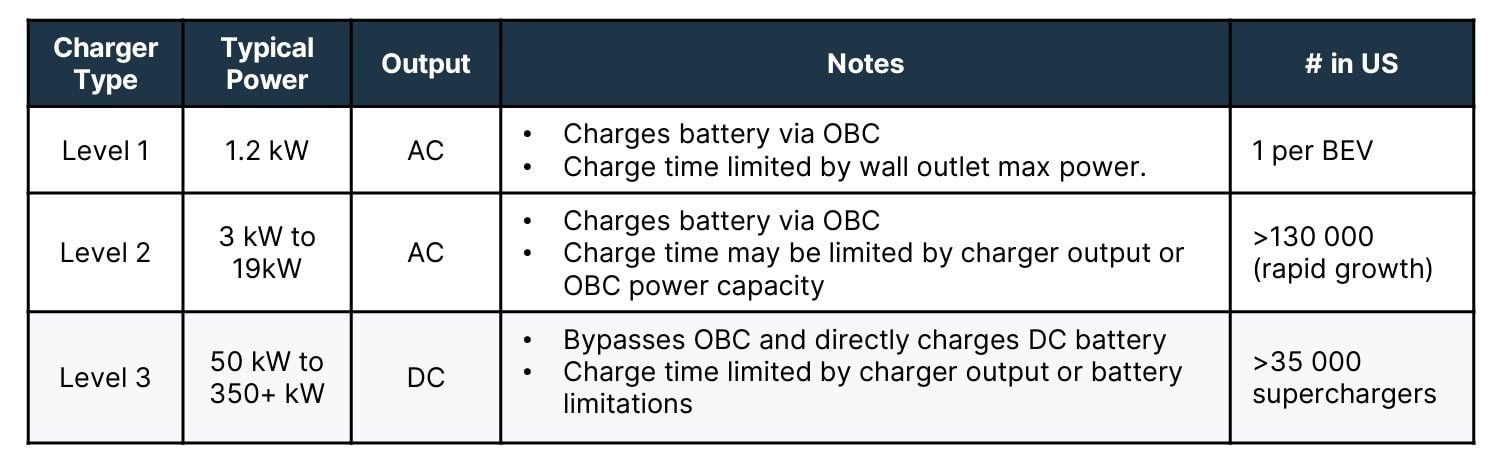

圖 1-純電動汽車(BEV)充電站類型分類

OBC 的關鍵設計考慮因素

在著手 OBC 的詳細設計之前，設計人員必須了解關鍵設計參數，因?yàn)檫@些參數會影響組件和拓?fù)涞倪x擇。

確定功率水平是至關重要的第一步，因?yàn)檫@會影響用戶體驗。簡單來說，OBC 的功率越高，將電量輸送到電池所需的時間就越短。在許多情況下，用戶在家中為車輛充電時，他們正在忙碌(或睡覺!)，因此充電時間不是問題。但是，對于中途充電，充電時間是一個非常重要的因素。當連接到 2 級充電器時，OBC 的額定功率通常約為 7.2 或 11 kW。更強大的 OBC 的額定功率為 22 kW，在某些情況下甚至更高。

OBC 的功率級別旨在與電網容量和斷路器設置的限制(例如最大電流)相匹配。讓我們以 230 V 電網為例。在單相充電器設計中，7.2 kW OBC 將吸收高達 32 A 的電流。11 或 22 kW OBC 針對三相 AC 輸入進行了優化，可從 AC 充電器的每一相吸收高達 16 A 或 32 A 的電流。這些安培數通常是您為保持家庭或 230 V 輕型商業建筑的充電成本效益而安裝的 AC 充電器的極限。當然，在公共場所和更重型的商業設施中可以找到具有更高可用功率的 AC 端口，您可以在其中利用 22 kW 以上的功率級別。

隨著電動汽車在全球銷售，面臨的挑戰是全球電網電壓各不相同，北美的電壓為 110V 交流電，而歐洲和中國最流行的電壓為 230V 交流電。在電力行業，通常設計 86-264V 交流電的“通用輸入”，這樣無論車輛運往何處，都可以使用單個 OBC。

由于可以使用同一充電端口通過提供直流電的路邊快速充電器為電動汽車充電，因此有必要提供旁路功能，使直流電直接流入高壓電池，因?yàn)椴恍枰?OBC 內部的交流-直流轉換。

效率是 OBC 最關鍵的參數之一。更高的效率意味著在給定時間內向電池輸送更多的電量。這可以縮短充電時間，尤其是在電網每相電流限制下運行時。

OBC 的效率越偏離 100%，裝置內部產生的熱量就越多。這不僅浪費能源，而且還需要額外的冷卻，而由于空間限制，這在現代電動汽車中可能具有挑戰性。隨著 OBC 的尺寸和重量增加，車輛變得更重，它在行駛過程中會消耗更多電池能量，最終會縮短車輛的總行駛里程。

提高效率是每個電源設計師的首要任務，這是一個復雜而多方面的挑戰。元件(尤其是 MOSFET)的選擇對于實現最佳效率至關重要，盡管轉換拓?fù)浜涂刂品桨敢灿泻艽笥绊憽?/p>

OBC 設計中的功率級

OBC 由三個主要模塊組成：EMI 濾波器、功率因數校正 (PFC) 級和具有獨立初級和次級的隔離式 DC-DC 轉換器。這些級可使用各種電源拓?fù)錁?gòu)建，每種拓?fù)湓谛?、成本和性能方面均具有不同的?yōu)勢。

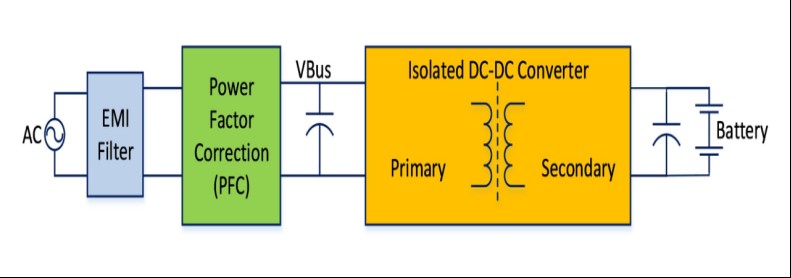

圖 3：顯示典型 OBC 內關鍵階段的框圖(來源：onsemi)

PFC 級是 OBC 的前端，它執行多項重要功能。首先，它將輸入的交流電網電壓整流為直流電壓，通常稱為“總線電壓”。該電壓也由 PFC 級調節，通常在 400V 左右，具體取決于電網的輸入交流電壓。

PFC 級的另一個重要功能是提高功率因數，因?yàn)槿绻β室驍?shù)較差，則電力成本可能會因所謂的“幻象電源”效應而上升。為此，PFC 級會嘗試保持電壓和電流波形同相，并將電流波形整形為盡可能接近純正弦波 - 從而降低總諧波失真 (THD)。良好的 PFC 級將返回接近 1 的功率因數。

DC-DC 轉換器有兩個作用：隔離來自電網的電壓，并將來自 PFC 級的總線電壓轉換為適合為電動汽車電池充電的電壓水平，無論是 400 V 類型還是 800 V 類型。

DC-DC 的初級“斬波”直流總線電壓，使其能夠通過初級和次級之間的變壓器，而次級則整流并調節輸出電壓到適合給電池充電的水平。

設計人員必須考慮是否要將 OBC 做成單向的還是雙向的，因?yàn)檫@會影響 OBC 的可用功率級拓?fù)浜涂傮w成本。添加雙向功能是 OBC 的設計趨勢之一，這可以使您的汽車也成為一個大型移動電池存儲。

結論

設計高效的 OBC 并非易事，尤其是因?yàn)槌叽绾托阅軐?duì)于 EV 的運行和整體客戶體驗至關重要。設計必須能夠應對各種輸入電壓，并盡可能高效地將千瓦功率轉換為輕巧緊湊的體積。

有多種拓?fù)浜涂刂品桨缚晒┻x擇，還有多種組件可供選擇，所有這些都將決定最終設計的性能。

為了簡化任務，許多設計師選擇使用來自盡可能少的來源的組件，理想情況下，使用來自單一來源的組件。
