LED 照明已成為家庭、商業和工業應用的主導技術。其優點包括效率更高、使用壽命長且易于維護、不含汞或有害紫外線輻射、調光能力強且顯色指數高，以及 EMI 低。在本文中，我們將重點介紹英飛凌在LED 驅動器和智能 LED 照明控制方面的一些產品。

圖 1：英飛凌的主要 LED 應用領域(版權所有 © 英飛凌科技。經許可打印)

如圖 1 所示，LED 的應用領域多種多樣，從家庭照明到商業街道照明，再到城市農業中的標牌和園藝應用。所有這些應用領域的智能照明解決方案都是一個新興趨勢。本文將討論英飛凌為 LED 驅動器和智能照明控制提供的一些半導體解決方案。

LED 驅動器

LED 驅動器為 LED 光引擎提供恒定電流。許多拓?fù)浣Y(jié)構都可用于電源轉換。單級反激式拓?fù)浣Y(jié)構包括功率因數校正 (PFC)，輸出電流紋波可達 +/- 30%，這會影響光質量。為了提高光質量，兩級系統正變得越來越主流。在這些系統中，PFC 級和 DC-DC 轉換器是分開的。這個專用的 PFC 級可以改善總諧波失真 (THD)。不同的 DC-DC 轉換器可與軟開關 LLC/LCC 諧振轉換器一起使用，以提高效率。LCC 拓?fù)浣Y(jié)構還提供更寬的輸出電壓范圍 (12 – 48 V)。另一種分類可以基于驅動器是隔離的、出于安全原因首選的還是非隔離的(可用于某些低功率室內應用)。在隔離拓?fù)渲?，通常采用次級降壓轉換器。圖 2 顯示了英飛凌的一些拓?fù)?產品。

圖 2：英飛凌的 LED 驅動器拓?fù)浜彤a(chǎn)品(版權所有 © 英飛凌科技。經許可印刷)

讓我們更詳細地了解一下這些產品。

ICL88xx系列單級反激式轉換器

ICL88xx 是單級反激式 LED 控制器系列，可用于主級，提供恒定電壓輸出和具有最佳效率的經濟高效、低 BOM 數量照明解決方案。

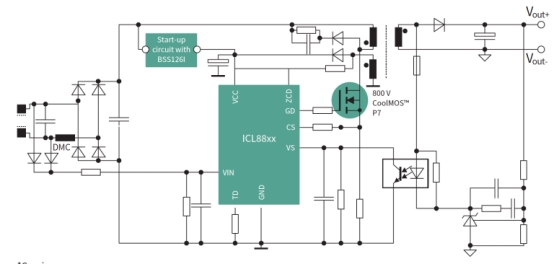

圖 3：ICL88xx LED 驅動器使用示例示意圖(版權所有 © Infineon Technologies。經許可打印)

圖 3 顯示了使用帶有可選啟動電路的光耦合器的次級側調節 (SSR) 方法的示例。ICL88xx 在高達 125 W 的寬負載范圍內提供 PF > 0.9 和 THD < 10%，具有準諧振或不連續傳導模式。ICL8810 具有主動突發模式 (ABM)，可確保低于 100mW 的低待機功率。ICL8820 包括抖動功能，可在直流操作中實現 EMI 合規性，并且可用于應急照明。

ICL5102 PFC 和半橋兩級諧振控制器

ICL5102是一款多模式(臨界傳導和非連續傳導)PFC 和諧振半橋 (HB) 組合 2 級控制器。PFC 與輸出調節分離可實現低 THD(<5%)和高系統效率(高達 94%)。應用包括高達 250 W 的商業和工業照明。使用英飛凌專有的無芯固態變壓器可實現最高 500 kHz HB 開關頻率。使用無芯變壓器技術可實現連續高開關頻率操作，而不會加熱 IC。高開關頻率通過最小化無源元件的尺寸來實現系統成本降低和小型化。該部件提供 1% 的模擬調光，無需進入突發模式，確保整個輸出范圍內的良好光質量。圖 4 顯示了使用基于ICL5102的130W設計。

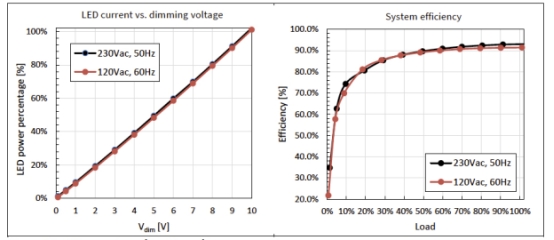

圖 4：V LED = 76 V時 ICL5102 的調光和效率示例(版權所有 © Infineon Technologies。經許可印刷)

ICL5102HV 高壓版本可處理 HB 驅動器的最大 980 V 電壓，適用于輸入電源電壓最高可達 530 V RMS 的園藝照明應用。該系列包含多種保護功能。

智能照明功能

現在讓我們討論一下可用于實現智能照明的一些功能。

近場通信 (NFC) 用于調節 LED 光輸出

傳統上，LED 光輸出的控制是通過插入式電阻器來實現的，該電阻器會改變驅動 LED 模塊的電流 I SET。如圖 5(a) 所示，該電流 I SET不能自由調節或配置。集成 LED 模塊/燈具和 LED 驅動器的 LED 安裝人員必須逐個考慮滿足最終用戶需求的設置。NFC 可以通過由驅動器/NFC 制造商根據客戶訂單進行可配置設置，并根據客戶要求進行最終最終用戶亮度校準，從而降低總體擁有成本并提高效率。

英飛凌的 NLM0011 產品是一款 NFC 芯片，集成恒定流明輸出 (CLO) 功能，以狀態機的形式實現，這通常需要微控制器和相應的固件開發工作來實現。如圖 5(b) 所示，可以校準 CLO 功能以補償 LED 模塊使用壽命內的退化。

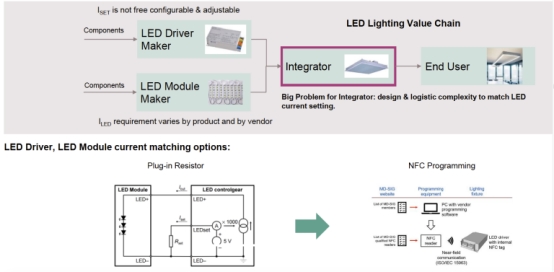

圖 5(a)：NFC 用于 LED 亮度調節的優勢(版權所有 © 英飛凌科技。經許可印刷)

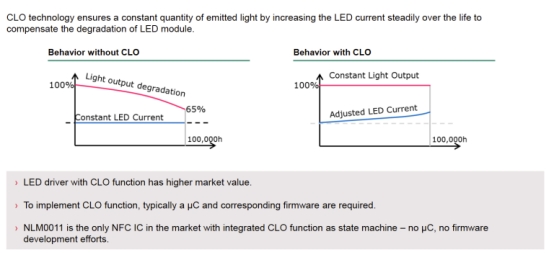

圖 5(b)：使用 NLM0011 NFC 芯片的 CLO 實現(版權所有 © Infineon Technologies。經許可打印)

存在/占用感應

會議室通常閑置或僅部分用作工作空間。倉庫是另一個例子，占用感應可節省50% 以上的照明能源。占用感應可通過被動紅外 (PIR) 或雷達感應進行。圖 6 顯示了這兩種方法的基本比較。雷達雖然價格更昂貴，但具有多種優勢，包括覆蓋范圍更廣。此外，它可以設計到燈具中，并且不受灰塵、熱量或霧氣的影響。

英飛凌擁有一個可用于智能照明的雷達模塊全球合作伙伴網絡，其中包括 Novelic 和 RF Beam。

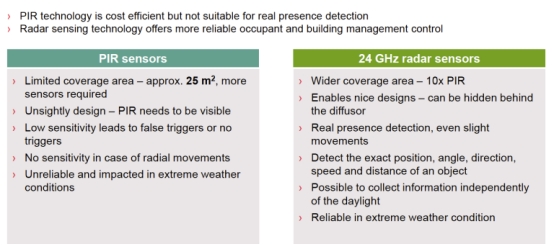

圖 6：比較 PIR 和雷達占用感應(版權所有 © Infineon Technologies。經許可打印)

一些連接選項

DALI

數字可尋址照明接口 (DALI) 是 IEC62386 下的一種雙向通信協議，由連接到 LED 驅動器和 LED 可調光燈泡網絡的控制器組成，它們統稱為燈具。每個燈具都分配有一個唯一的地址，控制器可以控制開/關和調光功能。燈具反過來可以將故障情況傳回控制器。DALI 接線簡單，提供輕松、可定制的可重新配置性，主要用于商業照明應用。

藍牙網狀網絡

藍牙網狀網絡具有幾乎無限擴展和高彈性的優勢。多對多通信路徑使網絡變得強大。藍牙的主要優勢在于無需布線。藍牙 LE 協議被廣泛采用，并提供許多硬件和軟件開發資源。藍牙網狀網絡可以連接到 Wi-Fi 網關設備以實現云連接。英飛凌的解決方案包括 CYBT 系列藍牙模塊和 CYWxxxxx Wi-Fi 或 Wi-Fi + 藍牙組合模塊。

通訊

各種物聯網通信協議(例如 Wi-Fi、ZigBee、BLE 等)本質上是不同的，無法直接相互通信。為了解決這個問題，一個廣泛的行業組織創建了一個名為Matter 的頂級應用層，目標是提供多協議連接。Matter 是開源的。經過 Matter 認證的產品不僅可以在照明方面提供互操作性優勢，還可以在智能家居所需的各種應用中提供互操作性優勢，例如安全傳感器、智能家電監控、攝像頭等。
